碳钢螺旋锥齿轮传动结构设计

　　螺旋锥齿轮是相交轴传动系统中承担高速、重载动力传递的核心零件，常见于汽车驱动桥、工程机械变矩机构、机床主轴进给箱、矿山输送设备以及减速器输入端。与直齿锥齿轮相比，螺旋齿形在啮合过程中并非整齿突然进入或脱离接触，而是沿齿宽方向逐步切入、逐步退出，因此冲击更小、运转噪声更低，单齿承受载荷的重合度更高，适合在转速较高且载荷波动明显的工况下长期运行。

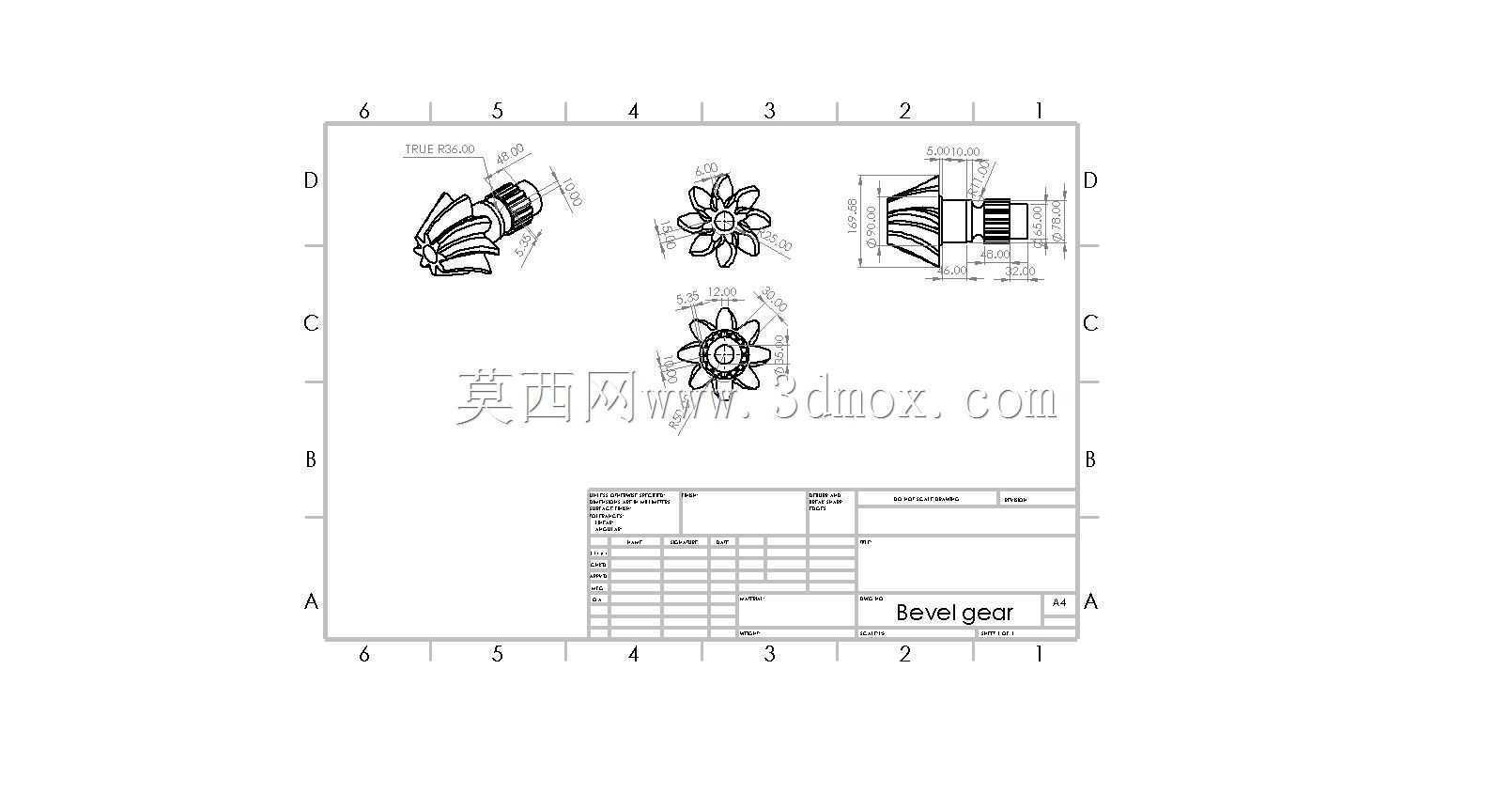

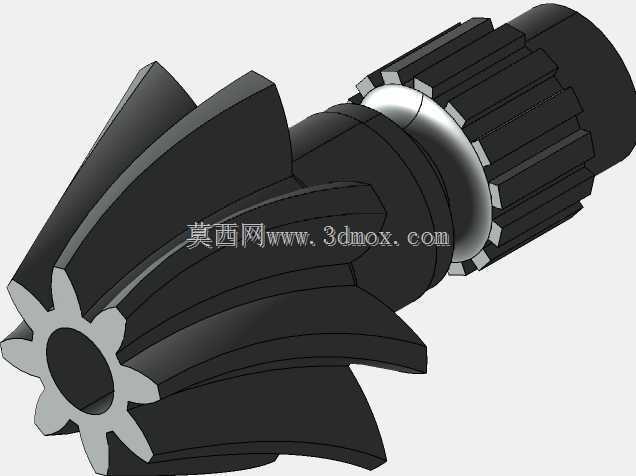

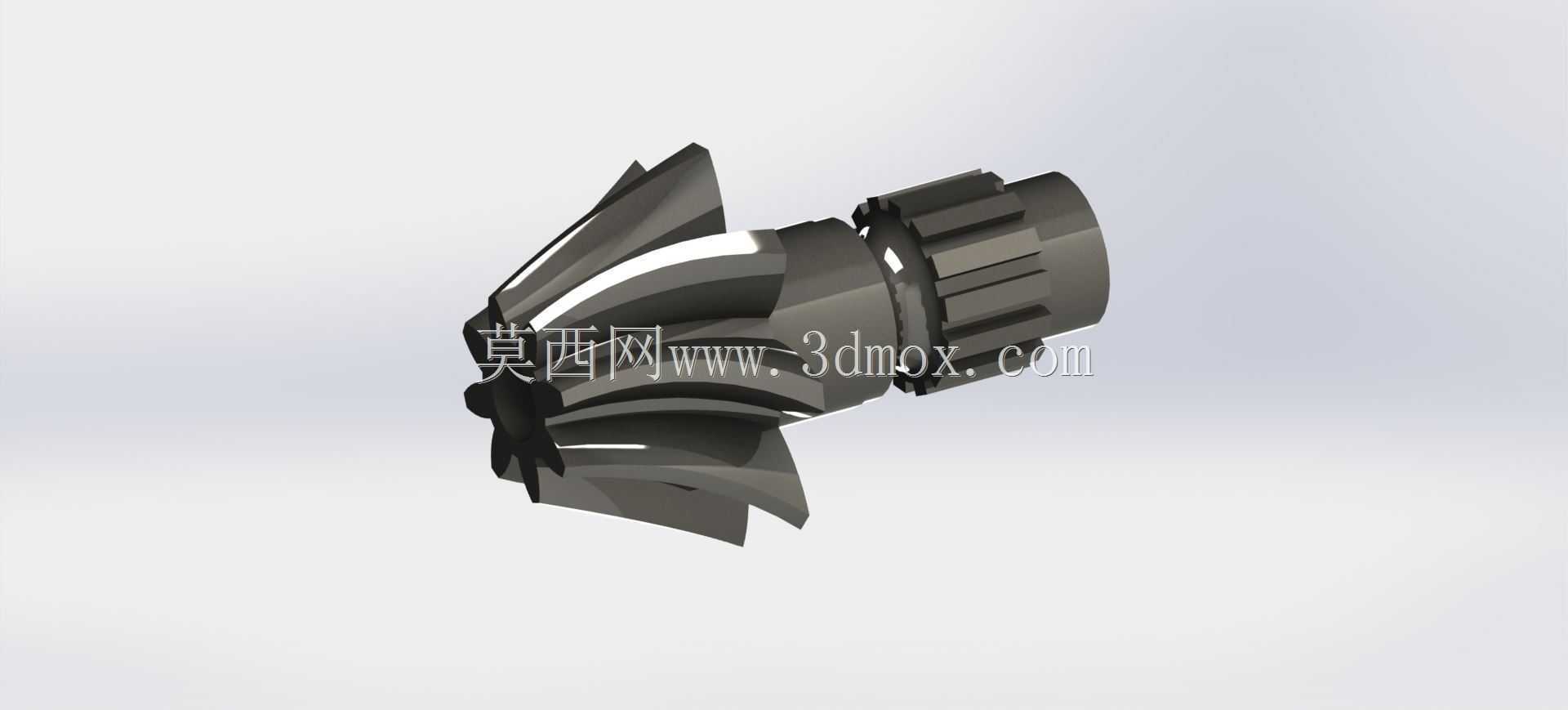

　　从结构上看，该零件由锥形螺旋齿部、定位轴肩和带花键的圆柱连接段组成。齿部采用碳钢材质，齿面沿节锥方向呈螺旋分布，齿线弯曲后可使多对轮齿同时参与啮合。实际建模时需要先确定分锥角、根锥角、面锥角、螺旋角、压力角、齿数、模数和齿宽等基本参数，再围绕节锥建立齿坯回转体。齿形不能简单用直齿拉伸处理，应依据渐开线锥齿轮的成形关系，在背锥当量齿轮基础上构造齿廓，并沿螺旋线扫掠形成连续齿面，这样才能保证啮合侧隙、齿顶收窄和齿根过渡区域符合真实加工逻辑。

　　轴端花键段用于向配对轴或轮毂传递扭矩。花键采用多齿均匀分布形式，相比单键连接，它对中性更好，承载面积更大，在频繁换向和冲击载荷下不易出现键槽压溃。齿轮装入轴系后，花键末端通常配合锁紧螺母、挡圈或端盖进行轴向限位，轴肩则承担安装定位作用，使锥齿轮节锥顶点与配对齿轮轴线交点保持一致。若轴向位置偏差过大，会造成齿面接触区偏向大端或小端，轻则引起局部磨损和发热，重则导致断齿。

　　设计这类齿轮时，不能只关注齿形外观。锥齿轮传动的关键在于接触斑点调整：理想接触区应位于齿宽中部略偏小端，载荷增大后再向大端扩展。三维建模阶段应预留合理齿侧间隙，齿根圆角需要连续饱满，避免热处理和受弯时在根部形成应力集中。碳钢材料可根据载荷等级选择正火、调质或表面淬火处理；对于高速重载场景，齿面硬度提高后还需校核齿面接触疲劳和齿根弯曲疲劳。

　　安装边界方面，锥形齿部外径决定了箱体内部最小避让空间，齿背与轴肩之间应留出润滑和排油通道；花键段长度、外径及齿距需要与配合轴孔一致，装配入口处可设置小倒角，便于压装或滑移装配。齿轮外围还需考虑轴承支承跨距，若悬臂过长，啮合点处挠度增大会破坏齿面接触。润滑方式多采用油浴或强制喷油，喷油方向应指向啮合区，以便带走热量并冲刷磨粒。

　　在整机布局中，螺旋锥齿轮常用于把水平轴动力转换为垂直轴或夹角轴输出，例如驱动桥中将变速器传来的扭矩分配给两侧车轮，或在紧凑设备内部改变动力方向。它的优势是结构紧凑、传动效率高、外廓尺寸小，但对箱体孔系垂直度、轴承间隙和齿轮轴向调整垫片厚度较敏感。完成三维结构后，应进一步检查齿顶与箱体间隙、花键配合长度、锁紧件空间以及拆装路径，确保零件既能满足传动强度，也能在实际装配和维护中顺利落地。
