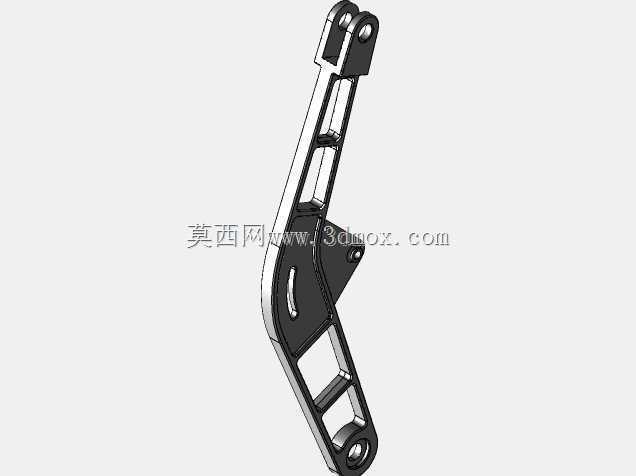

该构件属于机械传动系统中的传力连接部件,常见于轻工自动化设备、小型专用作业机具的连杆传动机构中,承担动力传递、运动轨迹约束的核心作用,在需要往复摆动、定角度传动的工位中可直接作为执行端与动力端的衔接载体。从结构设计逻辑来看,整体采用长条形异形臂身布局,两端设置同轴铰接孔位,可分别与动力输出摇臂、末端执行构件通过销轴实现铰接配合,铰接孔内预留了衬套安装空间,能够降低长期往复摆动带来的接触面磨损,延长构件整体服役周期。臂身中段采用多段式镂空减重设计,在保证整体抗弯、抗扭截面模量满足受力要求的前提下,尽可能去除非受力区域的材料冗余,既降低了构件自身重量,减少传动过程中的惯性损耗,也能在高速往复摆动工况下降低动力端的负载冲击,
提升传动响应速度。臂身侧面设置的三角状加强凸台,对应铰接端的力传递路径布置,能够将铰接点的集中载荷均匀分散到整个臂身截面,避免应力集中导致的臂身断裂风险,凸台上预留的弧形定位槽可配合限位销实现摆动行程的机械硬限位,无需额外加装限位块即可约束构件的极限摆动角度,简化整体机构的装配流程。从安装边界来看,两端铰接孔的同轴度公差控制在0.02mm以内,可保证装配后传动过程无卡滞、无偏磨,臂身整体外轮廓在摆动平面内的投影无突出棱角,所有非配合面均做圆角过渡处理,既避免运动过程中与周边构件发生干涉,也能降低加工过程中的应力残留。在实际应用场景中,这类连接臂可适配多种需要定比传动的连杆机构,比如小型包装设备的拨料机构、专用检测设备的摆臂执行机构、
户外作业机具的操作传动连杆,其镂空结构在保证强度的同时,相比实心臂身重量降低40%以上,尤其适合对运动部件重量有严格要求的高速往复传动场景。设计过程中针对受力工况做了拓扑优化,将材料集中布置在主传力路径上,非传力区域的镂空槽采用等宽设计,既便于加工时的走刀路径规划,也能减少加工过程中的材料去除量,降低制造成本。臂身的厚度方向尺寸经过反复校核,在承受额定120N·m的扭转载荷时,最大形变量不超过0.05mm,能够满足多数中轻载传动场景的刚度要求,两端铰接孔的端面设置有沉台,可容纳铰接销轴的挡圈或锁紧结构,保证装配后销轴无轴向窜动,提升机构运行的稳定性。
