车床用正齿轮传动啮合机构结构设计

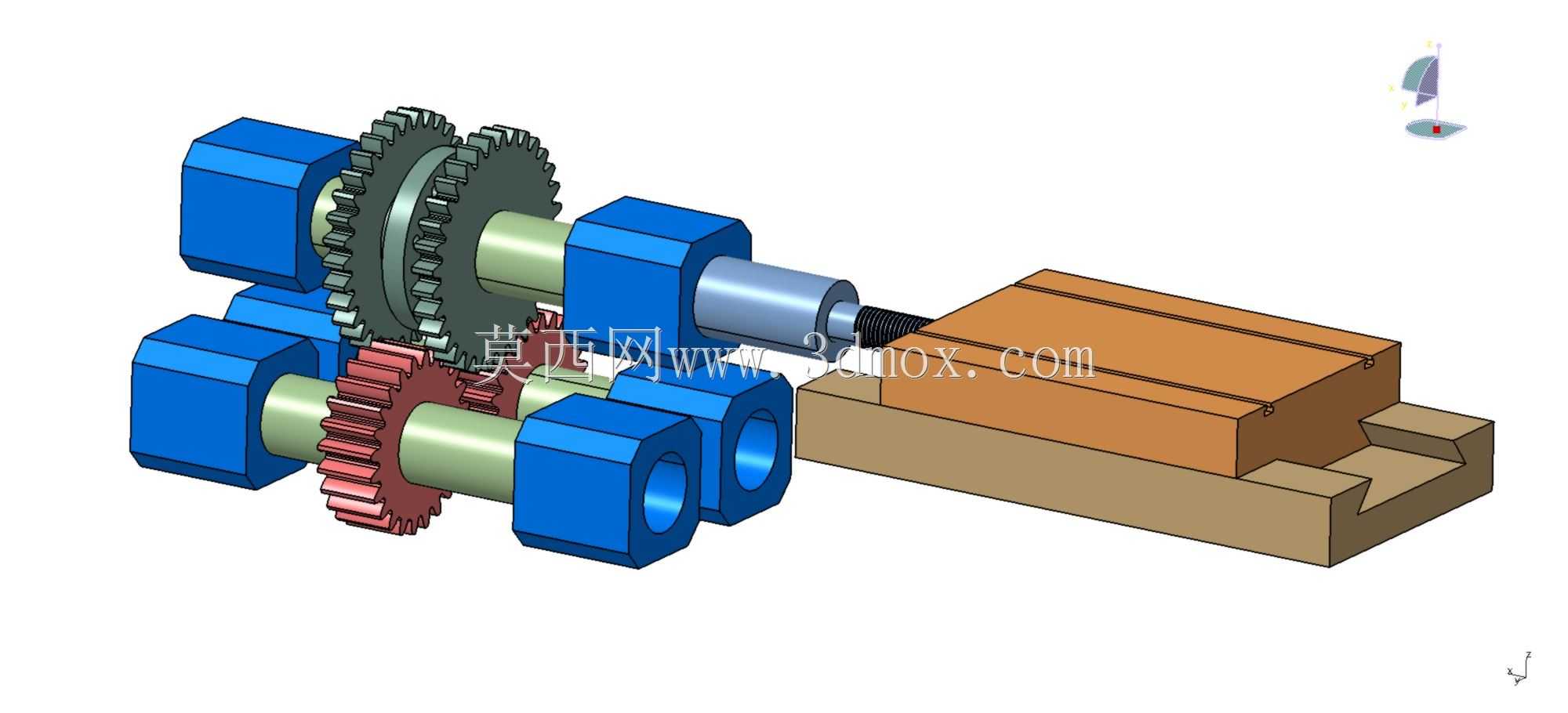

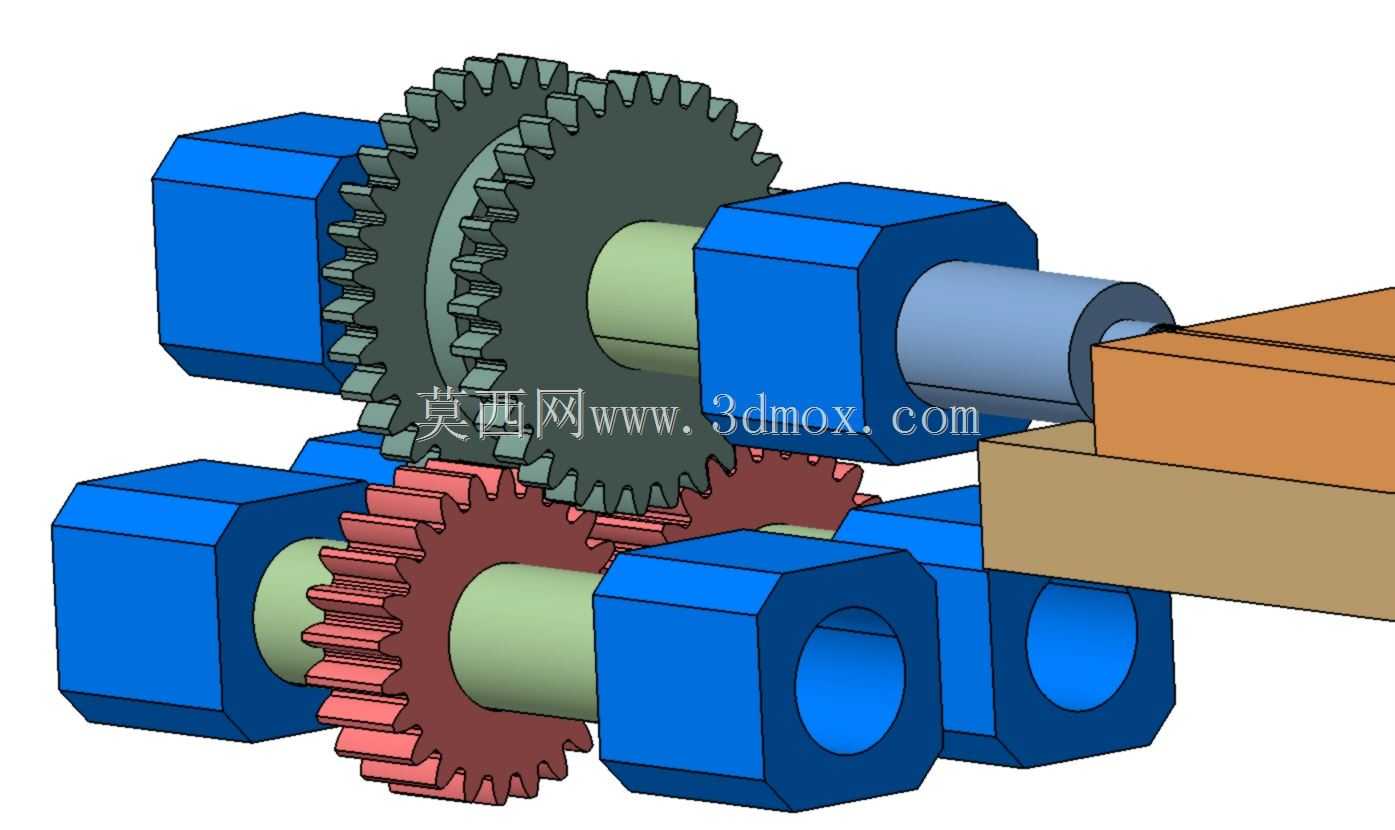

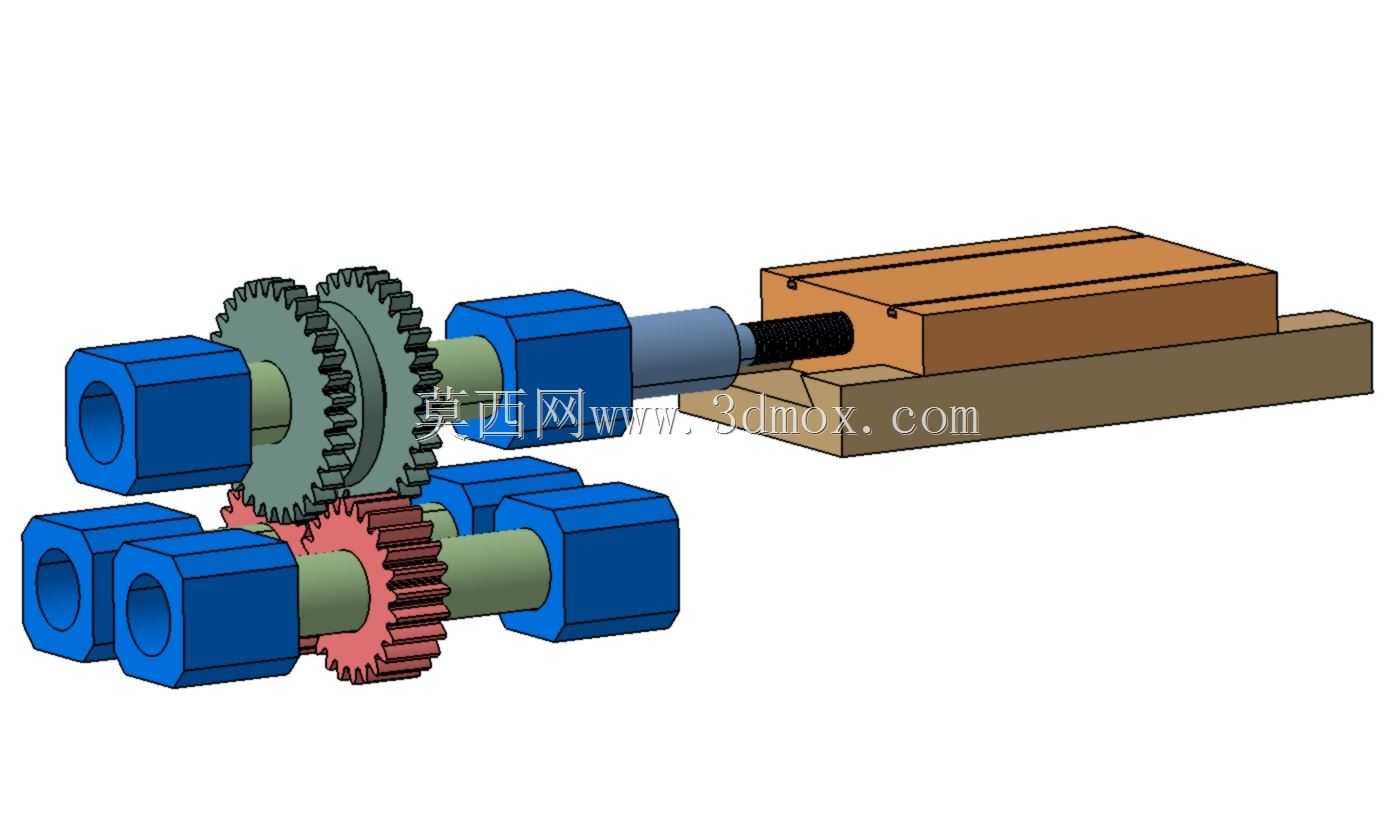

　　这套齿轮啮合结构主要适配普通卧式车床的进给箱传动链路，在车床主轴与进给拖板的动力传递环节承担转速匹配、扭矩传递的核心作用，可实现固定传动比下的稳定动力输出，保障车削加工时进给动作的匀速性，避免走刀卡顿引发的工件表面振纹问题。从结构设计逻辑来看，整套机构采用平行轴外啮合正齿轮布局，两个啮合齿轮分别固定在两根平行布置的传动轴上，轴端采用六角锁紧结构实现齿轮的轴向定位，可抵消齿轮啮合过程中产生的轴向分力，避免齿轮运转时出现轴向窜动，保障齿面啮合的重合度稳定在合理区间。设计阶段优先考虑了车床加工场景的负载特性，齿宽参数匹配车床常规车削作业的扭矩传递需求，齿形采用标准渐开线齿廓，可保证传动过程中瞬时传动比恒定，减少传动冲击，适配钢材、

　　铸铁等常见金属工件车削时的负载波动工况。安装边界方面，两根传动轴的中心距严格匹配齿轮啮合的标准中心距，轴段直径与齿轮内孔采用过渡配合，既保证装配时的同轴度要求，也方便后期维护时的齿轮拆换；轴端的六角锁紧件外径尺寸经过核算，不会与相邻的轴系部件、箱体壁面产生运动干涉，整套机构的外轮廓尺寸可直接适配CA6140系列车床进给箱的内部安装空间，无需额外改动箱体原有安装孔位。在实际应用场景中，这套传动机构除了适配车床进给系统，也可移植到其他需要固定传动比平行轴动力传递的通用机械设备中，比如小型输送设备的动力端、台式钻床的主轴变速单元，结构上没有多余的复杂构件，加工制造难度低，齿面啮合的润滑可直接采用设备箱体内部的飞溅润滑方式，

　　不需要额外设置独立润滑回路，日常维护仅需定期检查齿面磨损情况与锁紧件的预紧力即可。设计过程中对齿根弯曲强度、齿面接触强度都做了对应校核，可承受连续作业下的交变载荷，避免断齿、齿面点蚀等常见齿轮失效问题，轴系的支撑段预留了轴承安装位，可匹配标准深沟球轴承实现径向支撑，降低运转过程中的摩擦阻力，提升整套传动机构的传动效率。
