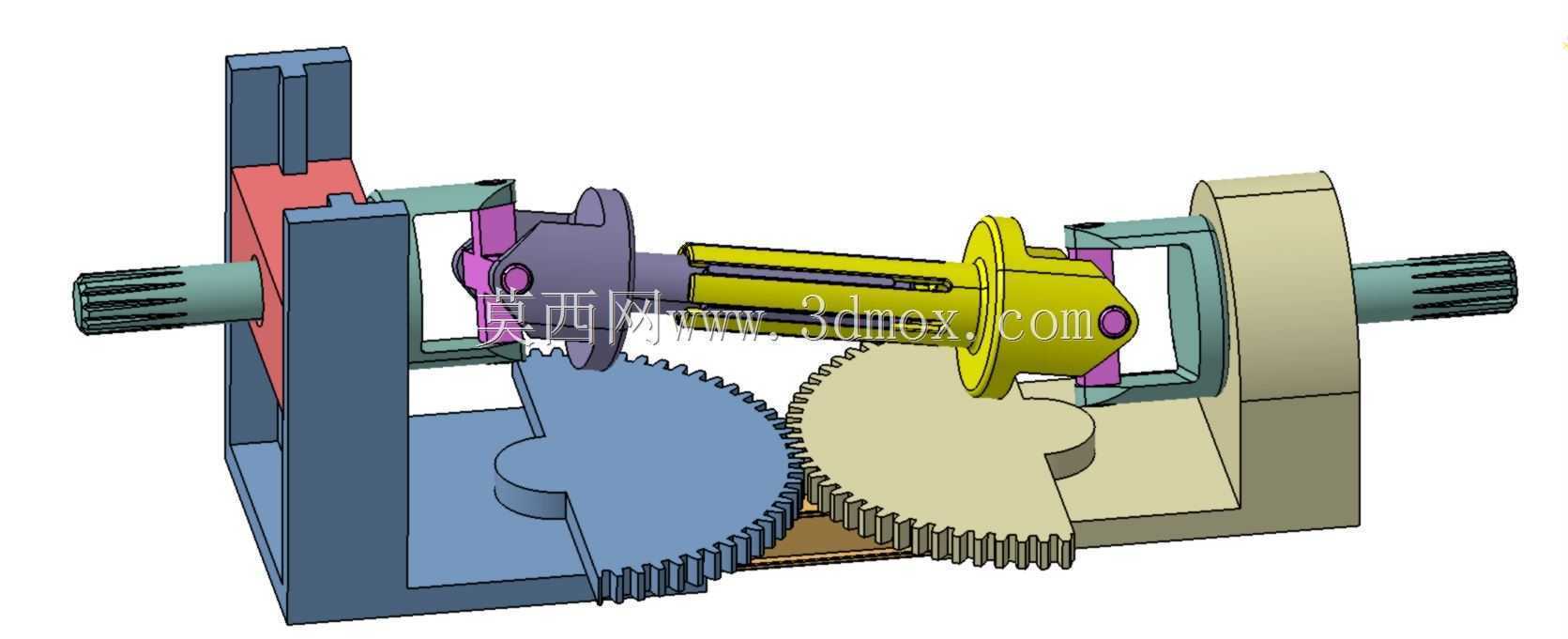

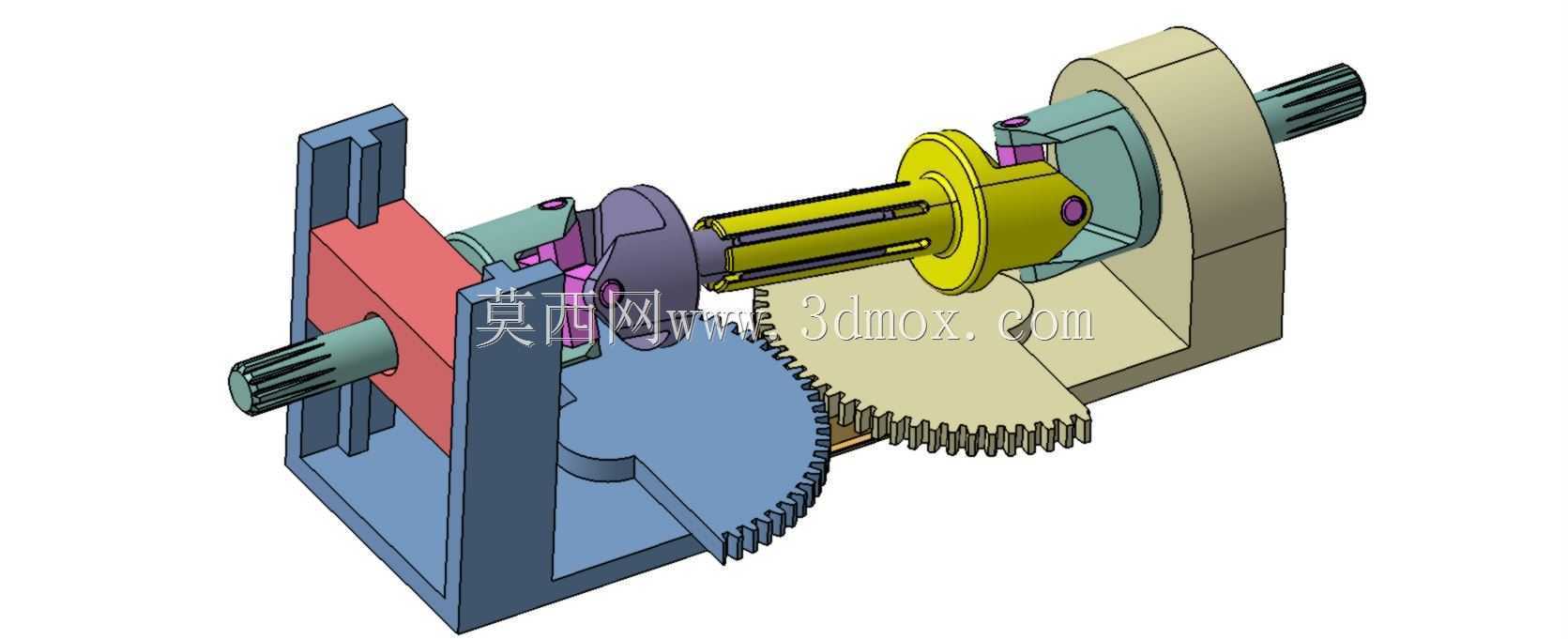

等速比双万向联轴传动机构

　　这套双万向节传动结构主要解决两根轴线不共线、工作中存在角向偏移的轴系之间连续传递旋转运动与转矩的问题，在车间输送线、变位机、机床进给传动、汽车转向操纵系统以及各类需要跨距补偿的动力输出场景中十分常见。单只万向节在输入轴匀速转动时，从动轴会产生周期性角速度波动，角偏越大波动越明显，进而引发附加惯性载荷与振动；本方案采用前后两组万向节串联布置，并在中间段设置可滑移的花键配合，能够在合理的布置条件下抵消相位差带来的转速不均，使输入与输出端保持1:1的传动关系。

　　从结构组成看，两端分别设置主动叉与从动叉，中间通过十字轴、滚针轴承和卡环形成空间铰接，十字轴的四个轴颈承担两个互相垂直方向的摆动自由度。中间传动轴两端的叉耳按同相位原则装配，这是保证等速输出的关键：若两端叉口相位错位，补偿作用将失效。建模时需要重点表达十字轴与轴承碗之间的配合间隙、卡环定位槽、油嘴注油通道以及叉头与轴管的焊接或花键连接关系，这些细节直接决定机构能否顺畅摆动以及后期维护方式。

　　安装边界方面，设计人员需先明确输入法兰与输出法兰之间的中心距、允许的最大轴间夹角以及轴向伸缩量。万向节并非偏角越大越好，单节工作角通常控制在较小范围内，偏角过大会加剧滚针轴承的点蚀并降低传动效率；双节布置则通过中间轴把总偏移分摊到两个铰接点，使每节承受的角偏更均衡。外形上，十字轴直径、叉头开裆宽度和轴管外径构成主要包络，运动校核时要让叉头在极限摆角下不与周边护罩、机架发生干涉，同时预留花键副滑移所需的轴向空间。

　　实际选型与建模过程中，还要关注转矩冲击工况：启动、正反转频繁的设备应加大十字轴轴颈并校核轴承接触应力；长期运转部位需保留润滑脂腔与密封结构，防止粉尘进入造成卡滞。三维装配时应按真实铰接关系定义十字轴与两叉之间的转动副，并在运动仿真中拖动中间轴观察两端摆角变化，验证角速度曲线是否平稳。整体结构没有复杂箱体，零件数量少、装拆方便，核心价值在于用成熟的铰接补偿方式，在轴线难以严格对中的机械系统里实现可靠、连续且等速的动力传递。
