带立式空心圆柱的叉形底座机械零件

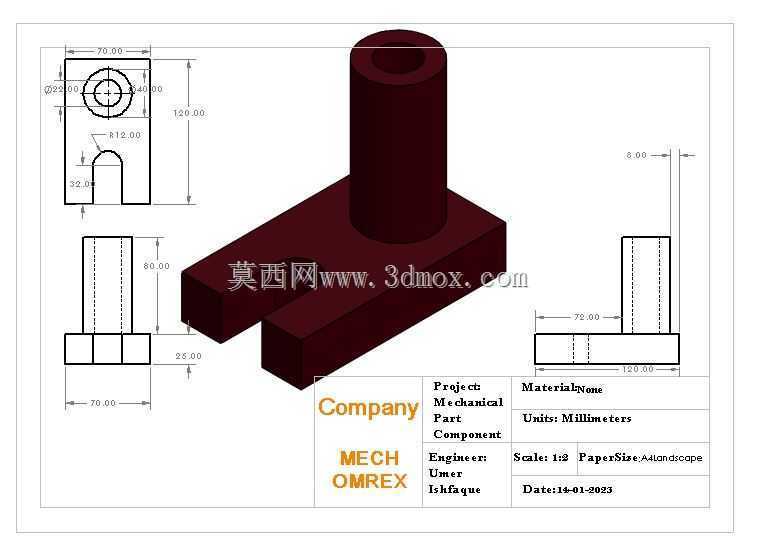

　　该零件属于机械结构中的支撑定位类组件，整体采用一体化成型结构设计，下部为叉形开槽底座，上部垂直设置空心圆柱筒体，两部分通过矩形连接块实现刚性衔接，无额外拼接缝隙，结构整体性较强。底座部分采用对称叉形结构设计，底部开设通槽，可直接卡接在对应宽度的安装导轨或设备基座凸台上，配合底座端面的安装孔位实现快速定位固定，安装过程无需额外定制转接件，适配常规工业设备的基座安装标准。上部空心圆柱筒体的内孔为通孔结构，可穿过对应直径的轴类杆件、流体管路或线缆，筒体的外圆柱面可作为转动副的支撑面，配套轴套、轴承类零件实现转动连接功能，也可直接作为定位柱使用，为其他配套零件提供垂直方向的定位基准。从工程图的尺寸标注来看，零件整体长度方向尺寸为120mm，

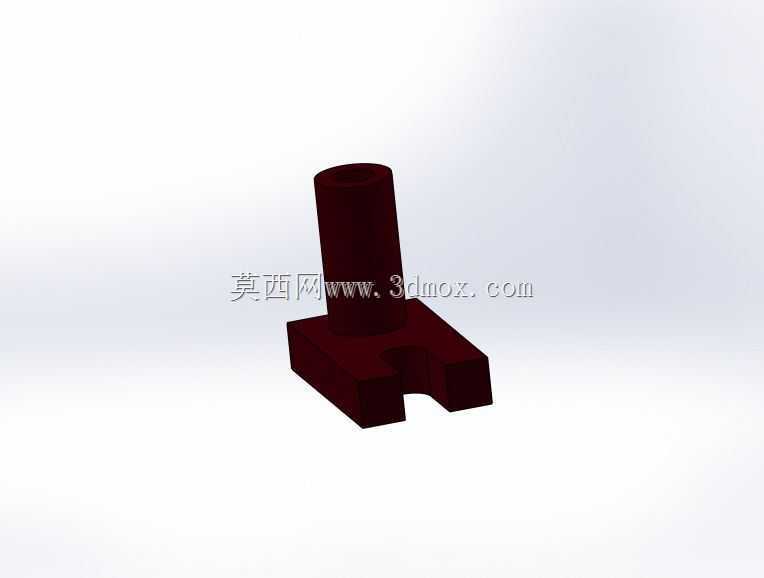

　　底座宽度方向尺寸为70mm，上部圆柱总高度为80mm，底座开槽深度为25mm，圆柱内孔直径为12mm，所有尺寸公差均按机械加工通用公差等级执行，未标注形位公差的部位遵循机械设计常规形位公差要求，可直接适配常规铣削、钻削加工工艺，加工过程无需特殊定制刀具，普通立式加工中心即可完成全工序加工。设计过程中充分考虑了零件的受力特性，底座与上部圆柱的衔接位置做了直角过渡强化处理，未设置额外倒角或圆角，在保证结构强度的前提下尽可能压缩零件整体占用空间，避免与周边相邻零件产生运动干涉。正交视图分别从主视、俯视、侧视三个方向完整呈现了零件的轮廓特征与孔位位置，等距轴测图直观展示了零件的三维空间形态，可直接作为三维建模的尺寸参考依据，

　　建模过程中可先绘制底座的二维轮廓，通过拉伸命令生成底座实体，再绘制上部圆柱的截面轮廓拉伸至对应高度，最后通过布尔运算切除圆柱内孔与底座开槽部分即可完成模型构建。该零件可应用在小型自动化设备的机架支撑部位、工装夹具的定位组件、小型输送线的侧边导向支撑结构中，也可作为教学案例用于机械制图课程的识图练习、三维建模课程的基础建模训练，帮助初学者掌握正交视图与轴测图的对应关系，理解拉伸、切除等基础建模命令的实际应用逻辑。零件的结构设计充分兼顾了加工便利性与装配实用性，底座的叉形结构既减少了零件整体重量，又为安装固定提供了卡接限位，上部空心圆柱的长度与内径比例经过合理匹配，可满足常规工况下的支撑强度要求，不会出现受力变形或断裂的情况，在实际装配过程中，可通过底座端面的两个安装孔穿入螺栓完成最终锁紧固定，安装后整体垂直度可满足常规设备的装配精度要求，无需额外调整校正。
