触发式电缆锁定连接锁紧结构

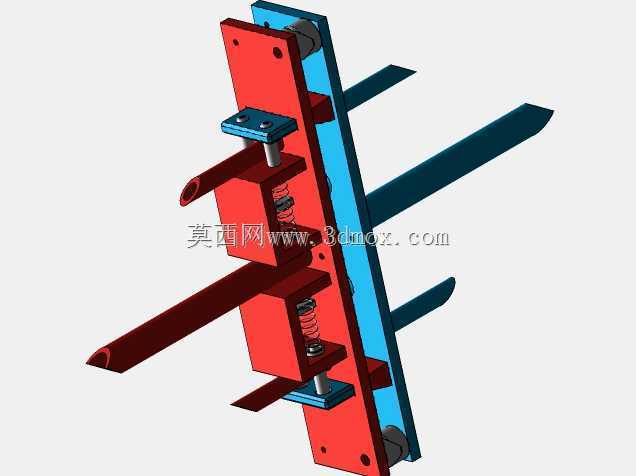

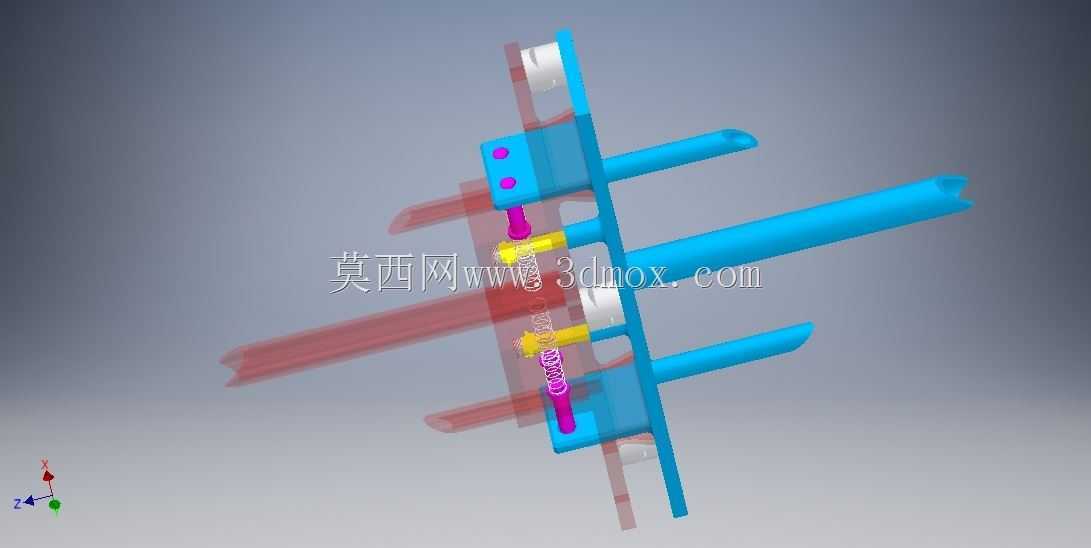

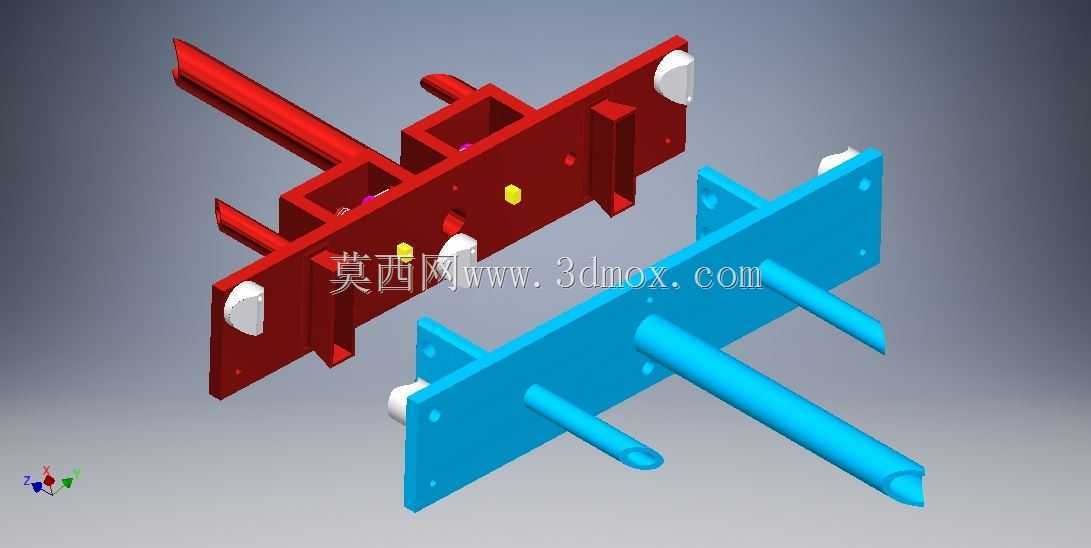

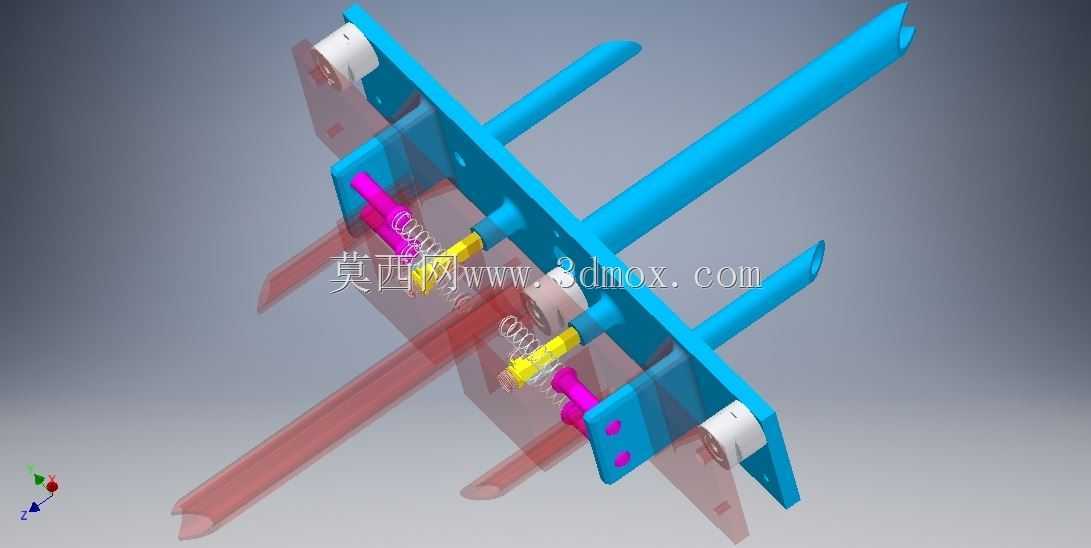

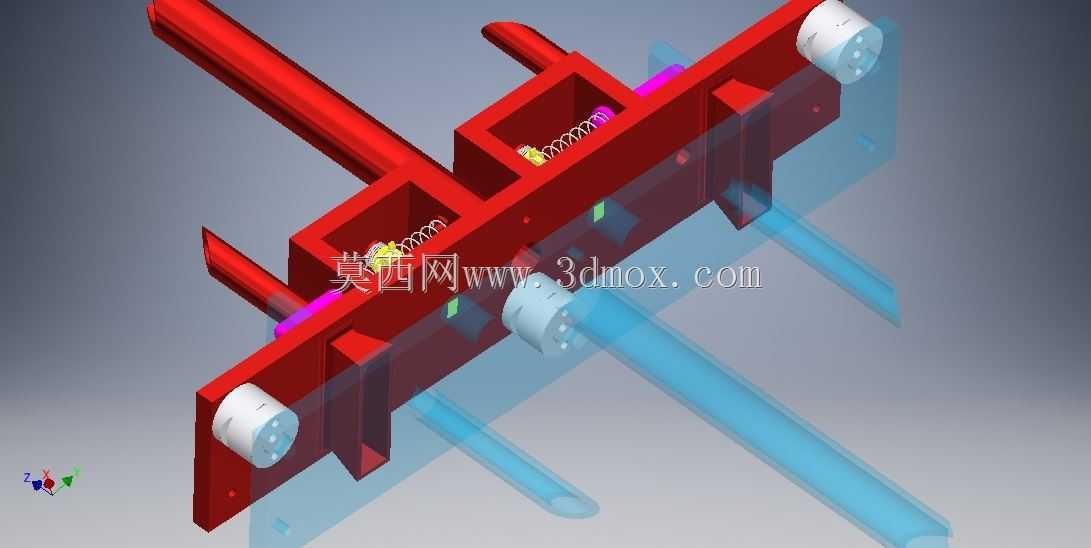

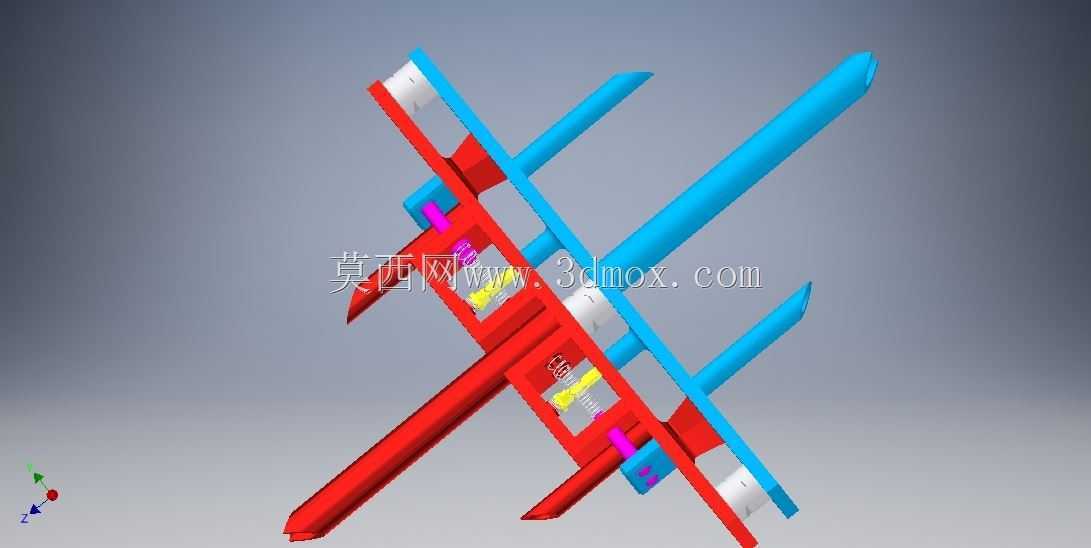

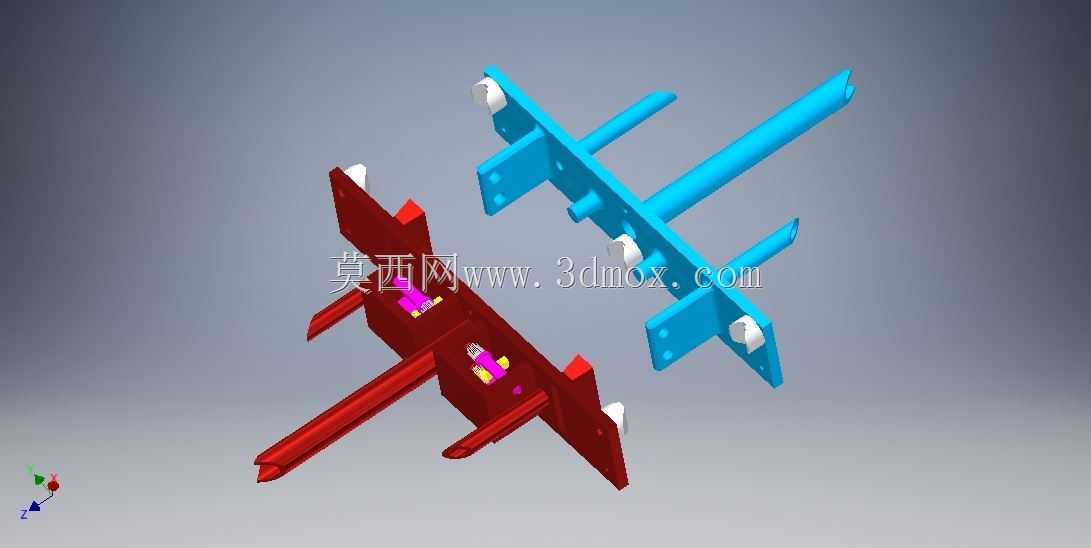

　　在航天设备线缆布设、重载电气连接、需要频繁插拔且要求高锁紧力的对接场景中，传统的卡扣式连接往往存在抗振性差、锁紧力不足、堆叠安装时易误触发松脱的问题，这套触发式锁销锁紧结构正是针对这类痛点开发的机械连接方案。整套结构分为红蓝两个对称对接单元，对接面采用倾斜导轨做导向，两个单元的安装板上预留了对称的固定孔位，可直接通过紧固件安装在待连接的电缆端部或设备对接端面上，安装板的厚度控制在常规钣金加工的常用厚度区间，伸出的导向销长度经过匹配计算，能够在对接初始阶段就完成两个组件的对位，避免对接过程中出现偏卡、销钉错位的问题。实际对接作业时，拉动待连接电缆向固定端靠近，倾斜导轨会先引导两块安装板自动找正，消除对接面之间的装配间隙，

　　不会出现传统平面对接时容易卡滞、对位不准的情况。当两个对接面接近到最终贴合位置时，其中一侧安装板上的圆柱形推杆会先接触到另一侧的触发器结构，触发器受力后压缩内置的复位弹簧，原本被触发器约束的锁定销钉在自身弹簧的推力作用下弹出，直接卡入对应侧安装板的锁定孔中，完成整个锁止动作，整个过程不需要额外的操作工具，仅靠对接时的轴向推力就能自动完成锁紧，单组机构能够稳定提供200牛顿的锁紧力，完全满足航天线缆、重载电气连接场景下的抗拉力要求。设计阶段特意将导轨设置为倾斜导向结构，除了对接时的间隙消除作用外，还能在堆叠安装的场景下起到物理防误触的作用：当多组该类锁紧机构上下堆叠布置时，倾斜的导轨面会挡住相邻机构的触发器，

　　不会因为安装位置的高度差导致相邻机构的触发器被意外挤压触发，从结构层面避免了非预期的松脱风险，不需要额外增加防误触的防护盖板或者保险销，减少了整体结构的零件数量和安装工序。锁销的触发行程经过反复校核，只有当对接面完全贴合到位时，推杆的位移量才足够推动触发器解锁锁销，避免了半对接状态下锁销提前弹出卡滞、或者对接不到位就锁止的虚接问题。整套结构的受力路径经过优化，锁紧状态下的拉力全部由锁销和安装板的锁定孔承担，弹簧和触发器仅在解锁和锁止动作瞬间受力，长期使用不会出现弹簧疲劳导致锁紧力下降的问题，复位弹簧的刚度匹配经过多轮测试，既不会因为刚度过大导致对接需要的推力过大增加操作难度，也不会因为刚度过小出现振动环境下触发器移位意外解锁的问题。

　　安装边界方面，两个对接单元的外形轮廓完全对称，安装孔的孔位间距统一，不需要区分公端母端的安装方向，现场装配时可以任意配对使用，降低了物料管理和现场安装的出错概率，伸出的导向销端部做了倒角处理，即使对接时存在少量的径向偏差，也能顺着倒角滑入对应的导向孔中，允许一定的对接容差，适合在视线不佳、操作空间受限的布设场景下使用。锁销的头部做了锥面导向，弹出时能够顺利滑入锁定孔，不会因为孔位的微小加工误差出现卡销问题，整套结构除弹簧外全部采用硬质金属加工，耐磨性能优异，能够承受数百次的反复插拔对接而不出现磨损松旷的问题，适合需要频繁断开、重连的线缆维护场景。
