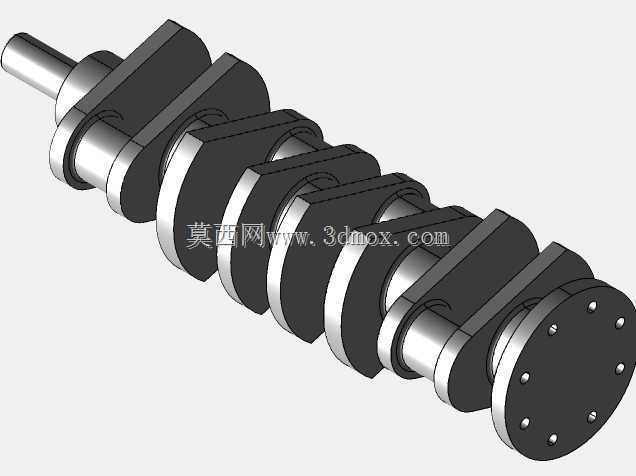

CATIA设计多缸内燃机曲轴结构

　　在往复式内燃机的动力传递链路里，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，这套多缸曲轴的结构设计，完全围绕四缸直列内燃机的做功顺序完成布局，从主轴颈的排布到曲柄销的相位角设置，都匹配直列四缸机1-3-4-2的点火间隔要求，相邻曲柄销之间保持180度相位差，能保证四个气缸的做功行程均匀错开，让整机运转时的一阶、二阶往复惯性力得到充分平衡，减少整机运行时的振动传递。从实际安装边界来看，这套曲轴的主轴颈采用等直径设计，沿轴向排布五道支撑位，对应发动机缸体上的主轴承座安装位置，每段主轴颈的长度都匹配轴瓦的宽度要求，预留了足够的承压面来承受做功行程下的冲击载荷，避免轴瓦单位面积压力过高出现过早磨损。

　　曲柄臂的外形采用了优化后的扇形配重结构，每段曲柄臂外侧的配重块轮廓经过重心校准，能抵消对应曲柄销和连杆大头端产生的旋转惯性力，不需要额外加装平衡轴就能满足常规乘用车动力的振动控制要求，同时曲柄臂和主轴颈、曲柄销的过渡位置都设计了大圆角过渡结构，避免应力集中导致的曲轴疲劳断裂，这也是高负荷动力部件设计里必须关注的细节，很多早期曲轴失效案例都是因为过渡圆角过小，在交变载荷长期作用下从圆角位置萌生裂纹最终断裂。曲柄销的直径和长度参数匹配对应的连杆大头轴瓦尺寸，表面设计有对应的润滑油道开孔，和主轴颈内部的斜向油道连通，发动机运转时，主油道的压力机油会通过主轴颈油孔进入曲轴内部油道，输送到各个曲柄销位置，为连杆轴瓦提供持续的压力润滑，

　　避免干摩擦导致的烧瓦故障。曲轴的动力输出端设计有法兰连接结构，法兰端面上均匀分布的螺栓孔用来固定飞轮组件，通过飞轮的转动惯量储存做功行程的能量，带动曲轴越过非做功行程的止点，保证运转的连续性，同时法兰端的定位止口设计能保证飞轮和曲轴的同轴度，避免高速旋转时出现动平衡超差的问题。前端的轴颈位置预留了皮带轮、正时齿轮的安装位，对应的键槽结构能传递扭矩驱动配气机构、冷却水泵、发电机等附件，前端还设计有油封安装轴颈，表面粗糙度要求达到Ra0.8以下，配合前油封能防止曲轴箱内的机油泄漏。在实际设计过程中，这类曲轴的材料选型通常会采用调质处理的45号钢或者球墨铸铁，根据不同的动力输出等级调整材料的热处理工艺，

　　高负荷版本还会对轴颈表面进行高频淬火处理，提升表面硬度来增强耐磨性能。建模过程中需要严格控制各段轴颈的同轴度公差，所有主轴颈的同轴度误差必须控制在0.02mm以内，否则会出现曲轴转动卡滞、轴瓦偏磨的问题，曲柄销和主轴颈的平行度公差也有严格要求，避免连杆工作时出现偏斜导致活塞拉缸。这套结构的设计充分考虑了量产加工的工艺性，所有轴颈位置都可以通过外圆磨削一次装夹完成加工，配重块的外形也适配常规的曲轴铣床加工路径，不需要特殊的定制刀具就能完成生产，同时动平衡校正的去重位置都设置在配重块的外侧端面，不会影响曲轴的结构强度，校正时可以根据动平衡测试结果在对应位置钻出去重孔，把曲轴整体的动平衡量控制在允许范围内，满足最高6000转每分钟的运转要求。在实际应用场景里，这类直列四缸曲轴广泛适配1.6L-2.5L排量的乘用车汽油机、小型非道路柴油机，除了常规的车用动力，也可以用在固定动力机组、小型工程机械的动力源上，作为核心动力传递部件，它的结构可靠性直接决定了整台发动机的大修周期，设计时每一处尺寸公差、形位公差、表面处理要求都要经过长期的台架试验验证，才能保证在全负荷工况下长期稳定运行。
