火箭末级用轻质船尾支撑固定结构

　　在航天运载火箭的箭体结构设计中，末级舱段周边的附属构件安装一直是结构减重与载荷承载平衡的典型场景，这款船尾支架正是针对该场景开发的专用承力构件，主要用于ULA Atlas V火箭末级外围的部件固定与载荷传递。从实际工况来看，火箭发射早期阶段会经历发动机满推力工作的强振动段、跨音速飞行的气动载荷冲击段，箭体局部结构需要同时承受轴向过载、横向振动耦合带来的交变应力，这就要求配套的支架类构件不能仅做简单的外形适配，必须在材料分布、连接点位设计上做针对性的力学优化。

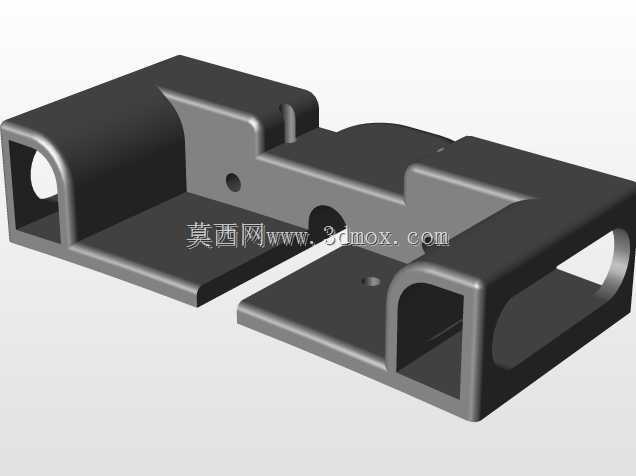

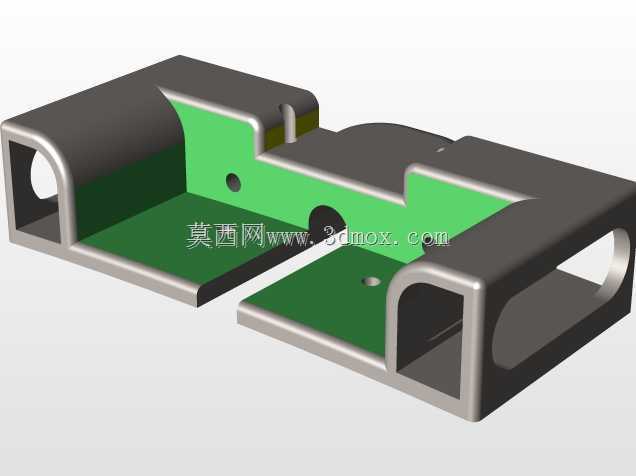

　　该支架整体采用对称式的框架构型，两端设置带弧形开口的U型卡槽结构，卡槽的内弧面与箭体对应安装位置的柱形舱段外轮廓完全贴合，安装时卡槽可直接卡合在舱段的定位凸台上，避免装配过程中出现径向窜动。支架中部为下沉式的平板连接基面，基面上分布有多个不同孔径的安装孔位，其中靠近两端卡槽的小孔为定位销孔，装配时先穿入定位销完成支架与舱体的初定位，再通过中部的大尺寸螺栓孔完成紧固件的锁紧，这种定位+锁紧的孔位排布方式，可有效抵消发射过程中振动带来的紧固件松脱风险，同时降低装配时的对位难度，提升总装环节的作业效率。

　　设计阶段针对轻质化要求做了大量的材料去除优化，支架非承力区域的壁厚做了均匀减薄处理，在应力集中的卡槽转角、孔位周边位置则做了局部加厚与圆角过渡，避免应力突变导致的结构失效。从安装边界来看，支架整体的横向跨度适配Atlas V火箭末级对应舱段的安装间距，两端卡槽的开口尺寸与舱段外凸的安装基座尺寸完全匹配，中部连接基面的平面度控制在装配公差允许范围内，可保证被支撑部件安装后不会出现附加安装应力。

　　实际使用过程中，该支架不仅承担被固定部件的静态重力载荷，还要传递发射阶段的动态过载：发动机点火瞬间的轴向冲击载荷会通过支架的纵向筋条传递到箭体主承力结构上，跨音速飞行阶段的横向气动载荷则通过两端的卡槽结构分散到更大的舱段接触面上，避免局部载荷过大造成舱壁变形。不同于普通工业场景的通用支架，航天用构件的每一处壁厚变化、每一个孔位的位置都经过多轮力学仿真迭代，既不能因过度减重导致结构强度不足，也不能因冗余设计增加不必要的箭体重量，毕竟每减少一克结构重量，就能为火箭的有效载荷腾出相应的运力空间。

　　从结构细节上看，支架的两个侧立板与中部底板采用一体化的构型设计，不存在分体装配的拼接缝隙，既减少了装配环节的零件数量，也消除了拼接位置带来的刚度薄弱点。侧立板上开设的小圆孔并非减重孔，而是用于敷设线缆的走线固定位，火箭末级的测量传感器、控制线路需要沿舱段表面规整敷设，这些孔位可配合扎带完成线缆的固定，避免飞行过程中线缆晃动触碰其他构件引发故障。支架底部的平板基面并非完全平整，在靠近螺栓孔的位置做了局部的沉台设计，螺栓锁紧后螺栓头可完全沉入沉台内，不会突出基面影响被支撑部件的安装贴合度，这种细节设计在航天结构件中十分常见，每一处凸起、每一个沉台都对应着实际装配与使用中的明确需求，没有多余的造型设计。

　　在载荷传递路径的设计上，支架的承力筋条从两端卡槽位置一直延伸到中部的螺栓连接点，形成连续的传力路径，外部载荷不会在构件内部出现应力阻断的区域，所有作用在支架上的力都能顺着筋条平稳传递到箭体主结构上。针对发射过程中的温度变化，支架的材料选型与表面处理也适配箭体的使用环境，不会在低温高空环境下出现材料脆化，也不会因气动加热产生过大的热变形影响安装精度。对于从事航天结构设计、非标承力构件开发的工程师而言，这类支架的设计思路具备很强的参考价值：即所有的结构构型都要服务于实际工况需求，从安装对位、载荷传递、装配效率到后期使用的可靠性，每一个细节都需要结合实际场景做针对性优化，而非单纯依靠标准件拼接或者通用构型修改来完成设计。
