航天运载器用轻量化桥接支撑结构

　　该结构件主要应用于航天运载火箭的箭体内部管线与附属组件的桥接固定场景，在箭体飞行过程中承担多组管路、线缆的定位支撑作用，同时需要承受起飞阶段的强振动载荷、飞行段的加速度过载以及级间分离瞬间的冲击载荷，避免附属组件在复杂力学环境下出现移位、磕碰甚至断裂失效的问题。从实际使用需求出发，这类桥接支撑件不能采用传统的实体金属切削结构，航天发射对每一克重量的控制都极为严苛，多余的结构重量会直接挤占有效载荷的搭载空间，因此设计阶段全程围绕拓扑优化思路展开，先根据安装点位的边界约束、实际承载的载荷方向与大小完成初始拓扑计算，剔除所有不参与传力路径的冗余材料区域，最终形成的镂空结构既保留了完整的传力链路，又将整体重量控制在极低水平。从结构细节来看，

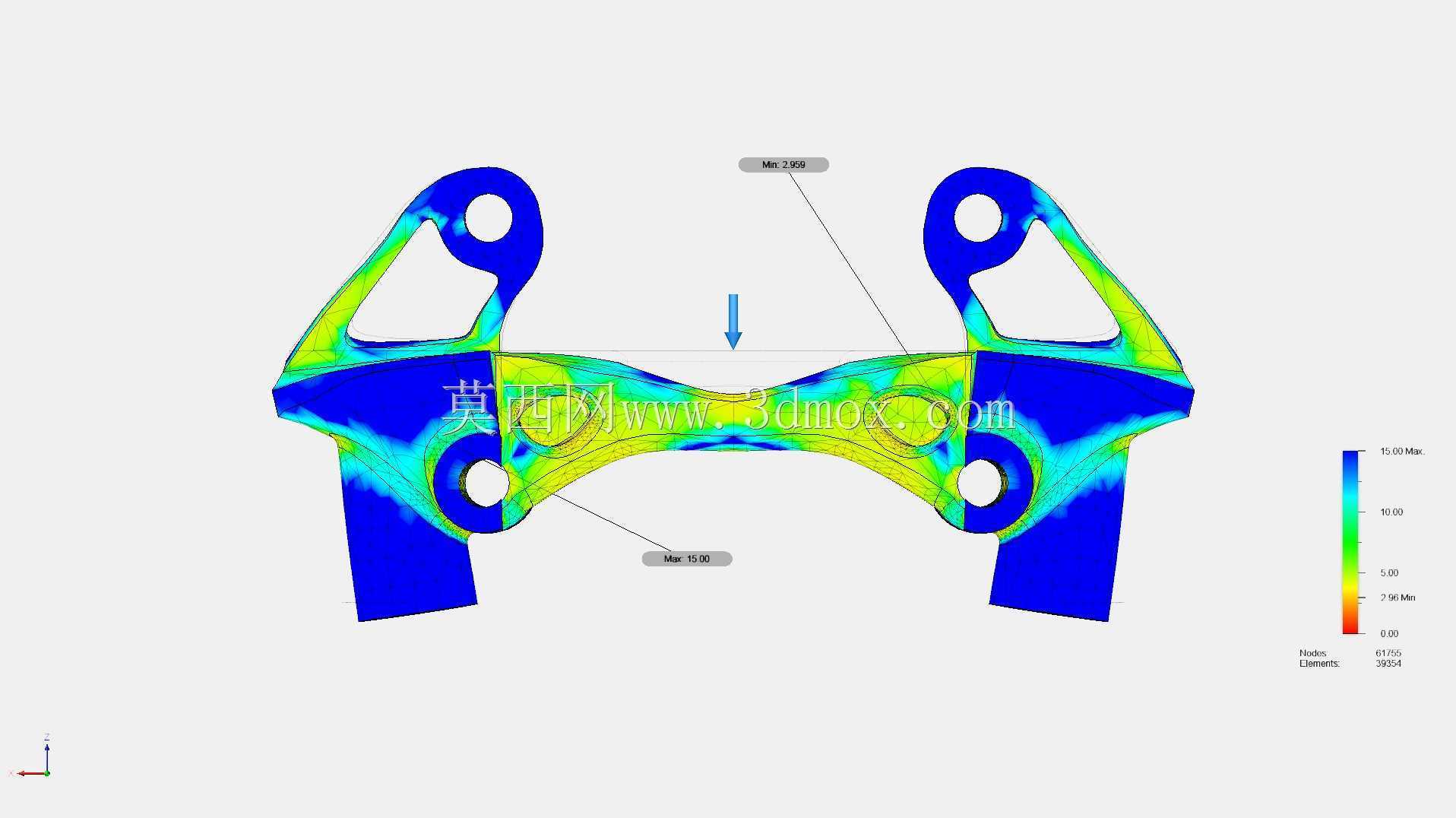

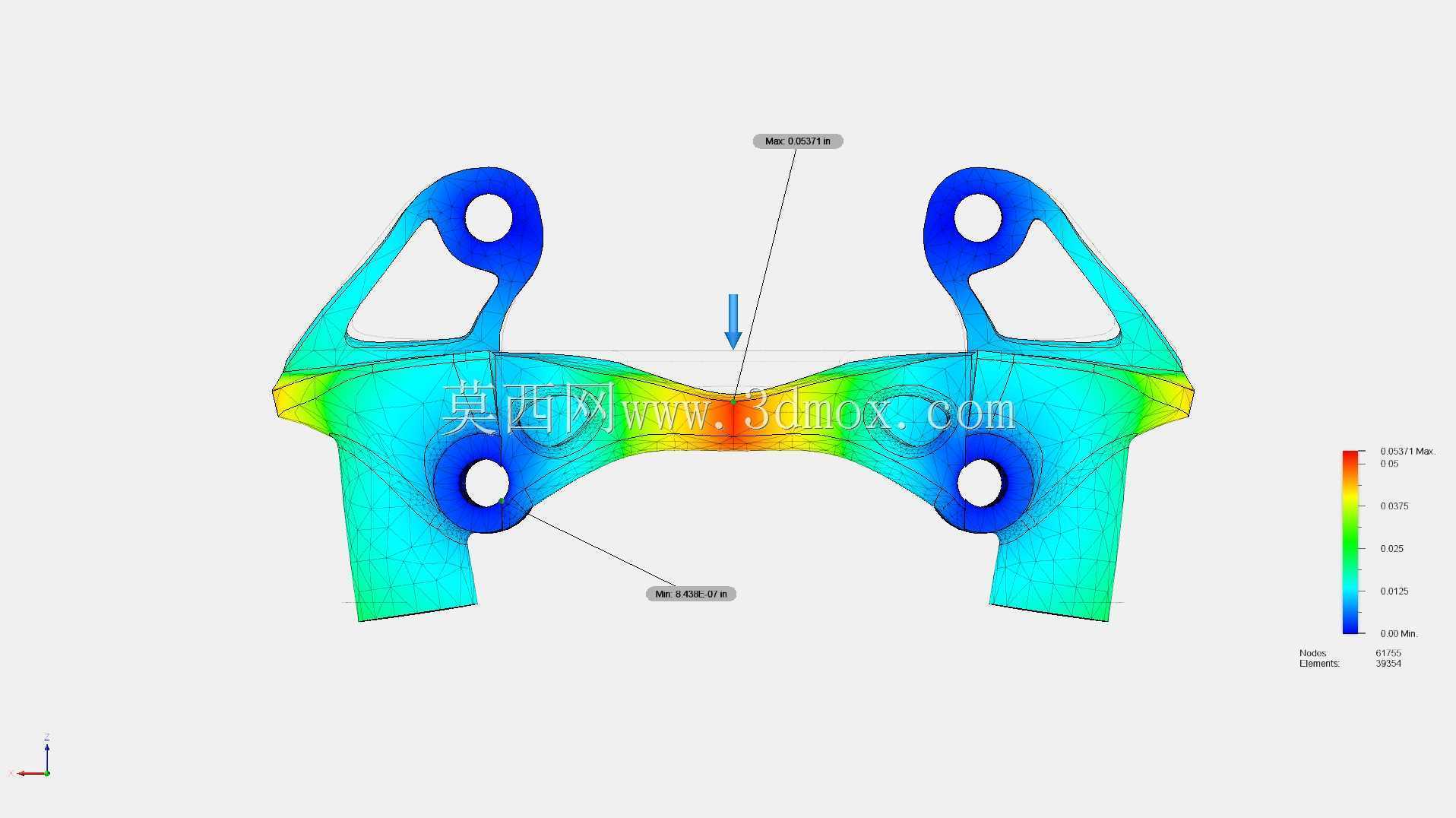

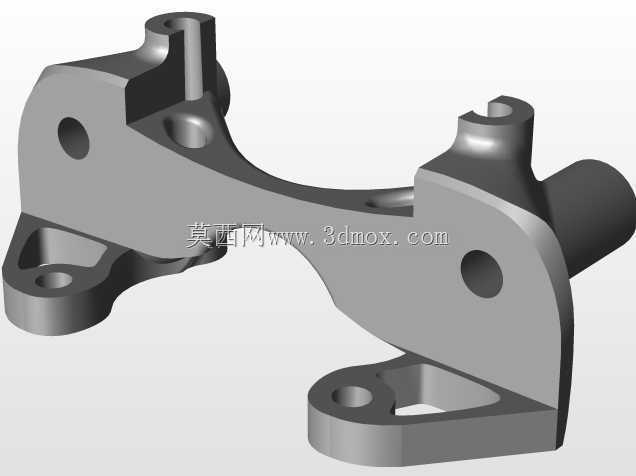

　　该支撑件采用对称式布局，两端设置的多组安装孔位完全匹配箭体对应安装面的预装接口，安装时无需额外加工适配结构，可直接通过标准紧固件完成固定，孔位周边做了局部加厚处理，避免紧固件拧紧时的局部压应力超过材料屈服强度，同时也能强化振动工况下孔位的抗疲劳性能。中间的桥接段采用弧形过渡轮廓，完全避开箭体内部预设的管路走向空间，不会和相邻的燃料管路、信号线缆产生运动干涉，桥接段上预留的多组小型安装位可直接固定不同直径的管线卡箍，无需额外焊接转接支架，减少装配环节的工作量。结构的镂空区域并非随意开设，每一处镂空的轮廓都做了圆弧过渡处理，不存在直角锐角的应力集中点，经过力学仿真验证，在最大设计载荷工况下，

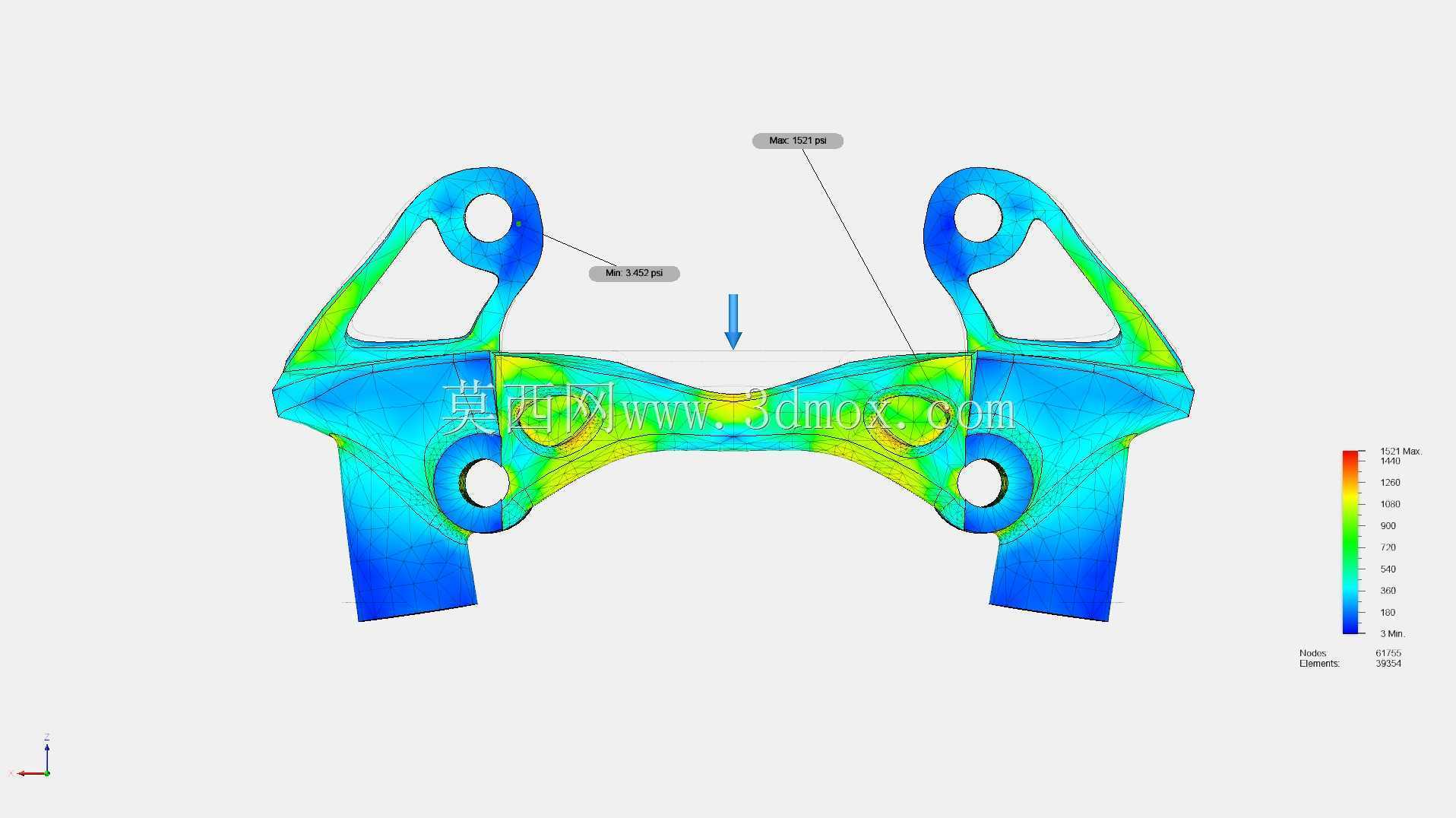

　　结构的最大应力出现在桥接段与两端安装座的过渡区域，数值远低于所选材料的屈服强度，安全系数满足航天结构件的设计规范，同时结构的固有频率避开了箭体起飞阶段的主要振动频率区间，不会在飞行过程中产生共振问题。从安装边界来看，该支撑件的整体外轮廓完全适配箭体对应舱段的内部安装空间，两端安装座的贴合面做了平面度处理，安装后和箭体安装面完全贴合，不会出现局部间隙导致的装配应力，结构的整体厚度控制在合理区间，既不会因为过薄导致刚性不足，也不会因为过厚增加不必要的重量。这类桥接支撑结构的设计逻辑完全区别于普通地面设备的支撑件，地面设备的支撑件往往优先考虑加工便捷性与成本控制，对重量的敏感度较低，而航天领域的结构件需要在满足所有力学性能要求、

　　安装适配要求的前提下，将重量控制到极限，每一处材料的保留都有其对应的传力作用，每一处镂空都经过反复的仿真验证与迭代优化，甚至连表面的圆角大小都经过多轮调整，在不影响应力分布的前提下尽可能去除多余材料。在实际装配场景中，该结构件可单人完成快速安装，紧固件采用标准航天级自锁紧固件，安装后无需额外的防松处理，结构本身的抗腐蚀性能也适配箭体内部的环境要求，不会在存储阶段出现锈蚀失效的问题。对于结构设计从业者而言，这类拓扑优化后的航天结构件具备很高的参考价值，其设计思路可以延伸到无人机、高端赛车等对重量敏感的机械设备支撑结构设计中，通过合理的材料分布，在不牺牲结构强度与刚性的前提下实现大幅减重，打破传统等厚度、实体结构的设计思维局限，理解传力路径在结构设计中的核心作用，避免为了加工方便而保留大量冗余材料，实现结构性能与重量的最优平衡。
