航空用轻量化飞机轴承支撑支架结构

　　该支架属于飞机起落架系统的核心承力连接构件，主要承担机轮轴承组件与起落架主承力臂之间的载荷传递作用，在飞机起降滑跑、地面滑行、转弯制动等工况下，将机轮承受的垂向冲击载荷、侧向剪切载荷、航向制动载荷平稳传递至起落架主结构，同时为轴承提供精准的安装定位基准，约束轴承的径向与轴向窜动，保证机轮转动副的运转同轴度，避免轴承偏磨引发的结构失效。从实际应用场景来看，这类支架需要适配支线客机或通用航空飞机的前起落架布局，安装空间受起落架舱内部轮廓限制，不能与收放机构、液压管路、轮速传感器线束产生运动干涉，因此在结构设计阶段就需要同步匹配周边部件的运动包络，预留足够的装配操作间隙。

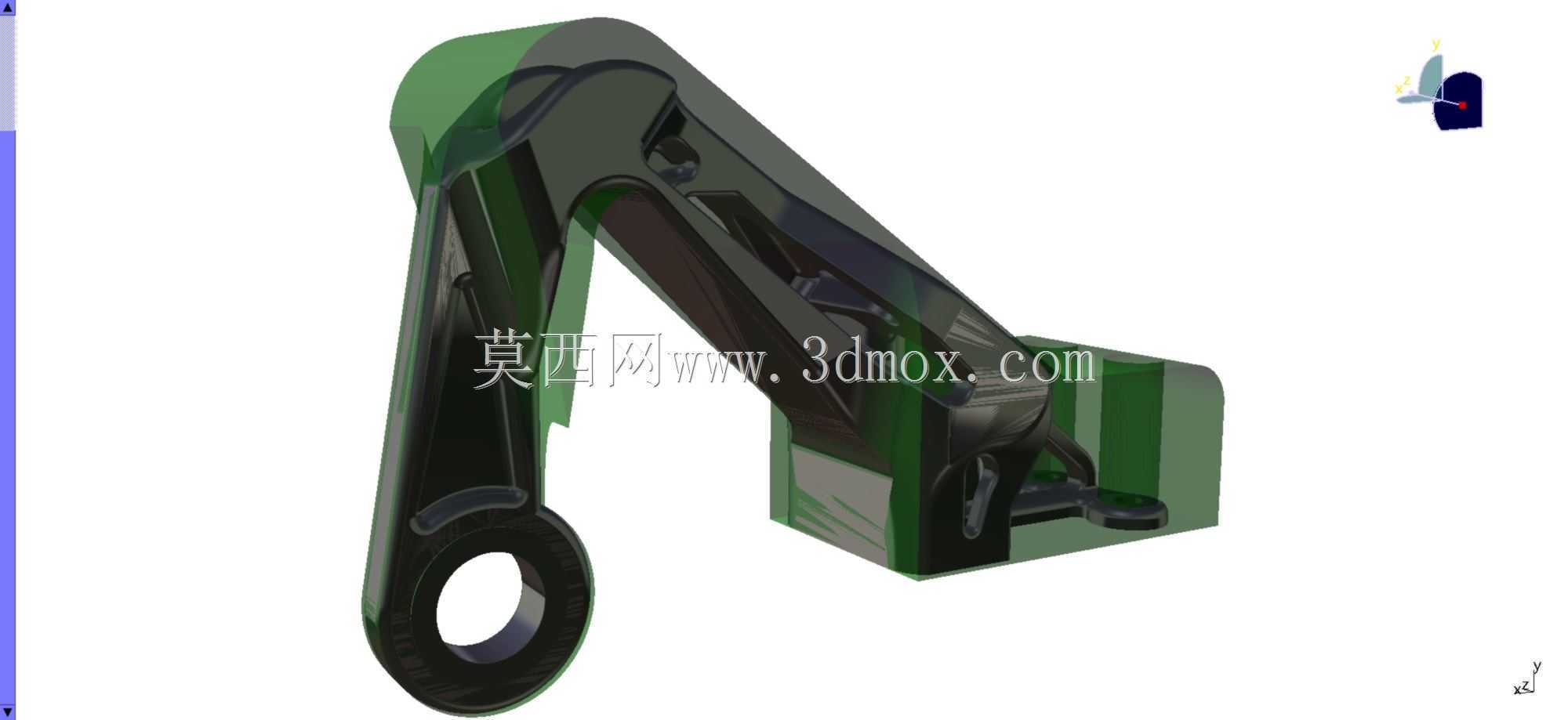

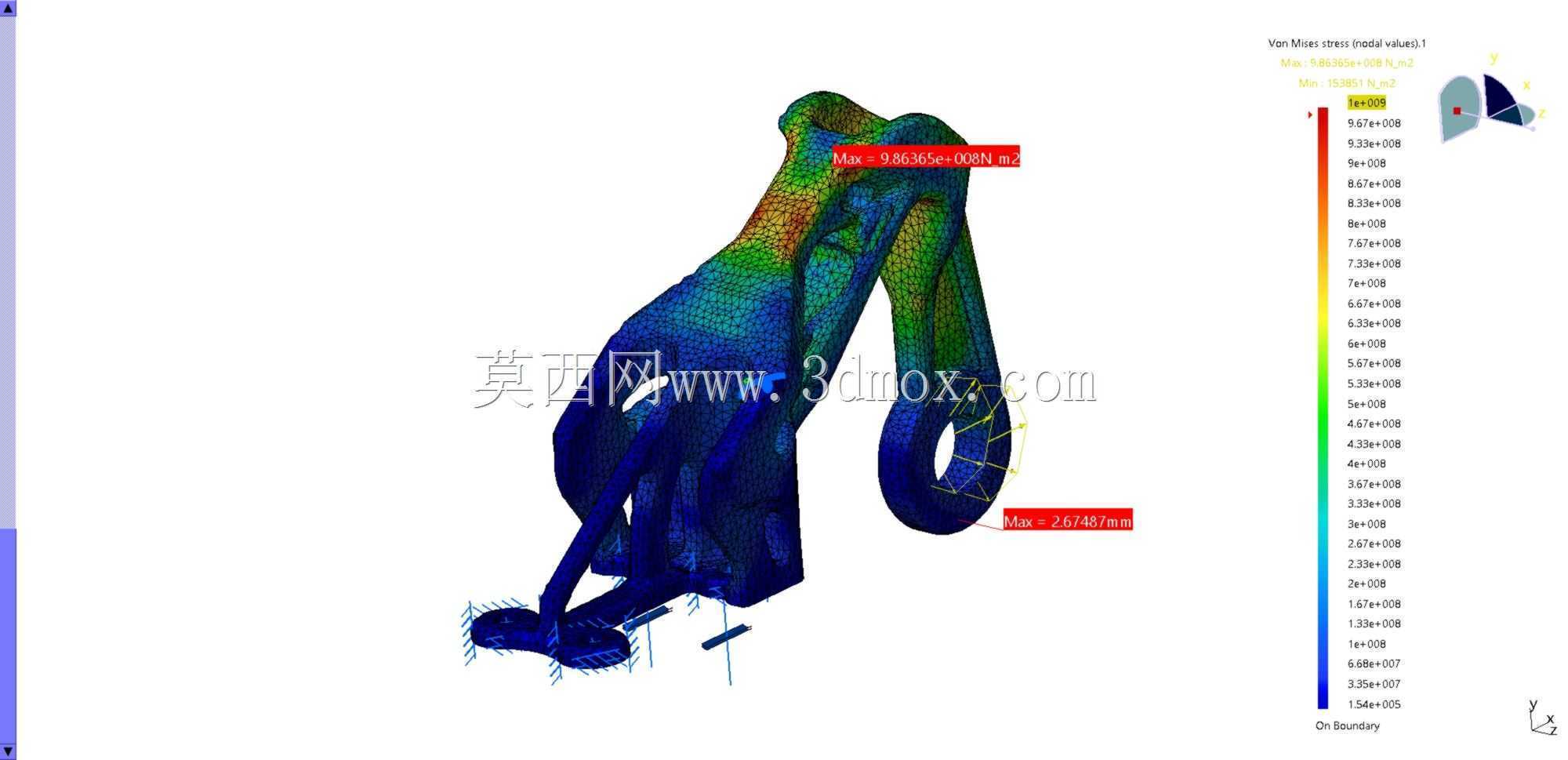

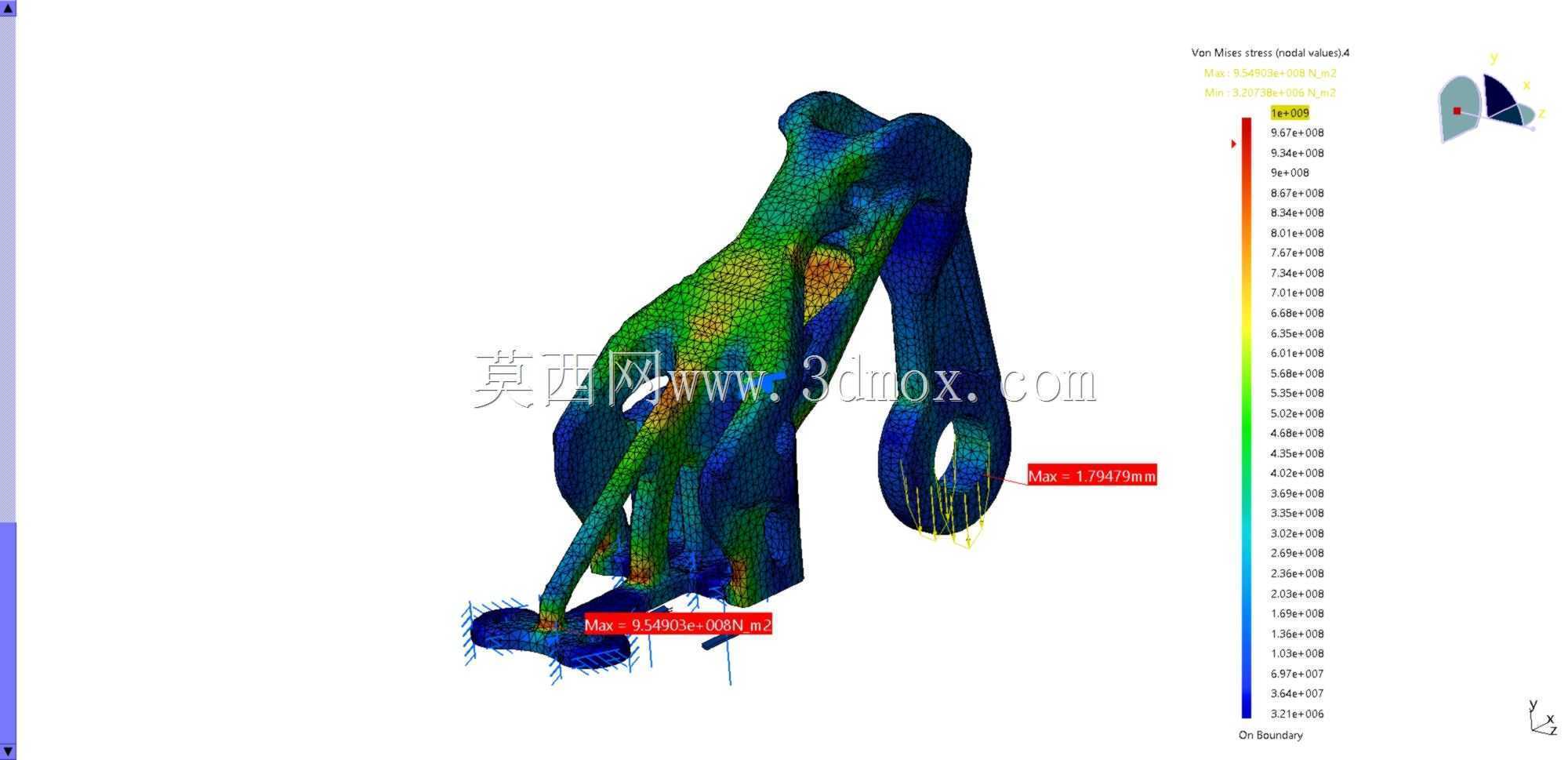

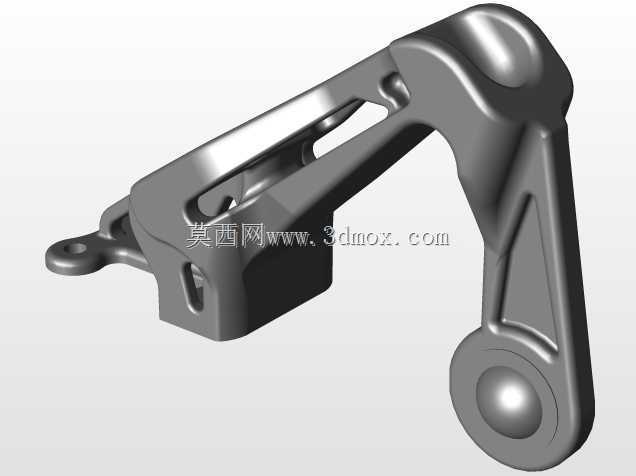

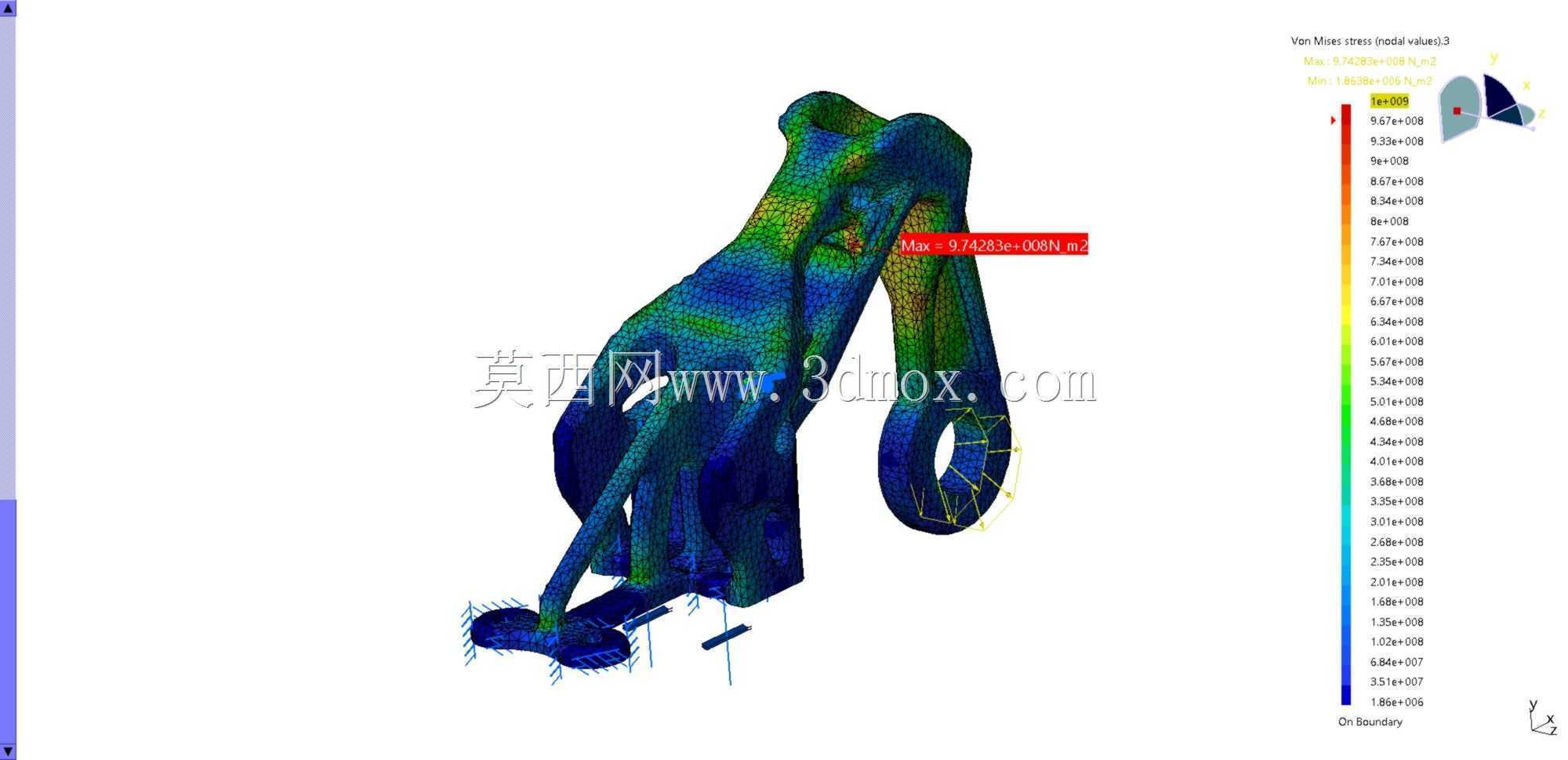

　　设计过程中优先采用拓扑优化思路完成主体构型，在保证结构强度、刚度满足航空适航要求的前提下，去除非承力区域的多余材料，整体重量控制在292克，相比同载荷等级的传统实心锻压支架减重近40%，有效降低起落架的簧下质量，提升地面滑行阶段的缓冲响应特性。主体结构采用变截面弯臂构型，承力路径沿载荷传递方向连续布置，避免出现截面突变引发的应力集中，弯臂的圆弧过渡区域经过圆角优化处理，将峰值应力控制在材料许用应力的60%以内，满足疲劳寿命要求。下端的轴承安装孔采用高精度同轴设计，孔壁预留轴承压装的过盈配合余量，孔端设置定位止口，保证轴承压装后端面与支架基准面的垂直度公差在0.02mm以内，防止轴承安装偏斜导致的转动卡滞。上端的连接基座设置两个对称的安装定位面，通过螺栓与起落架主承力臂连接，结合面加工有定位销孔，装配时通过圆柱销完成精准定位，消除螺栓连接的装配间隙，避免交变载荷下的连接松动。

　　从安装边界来看，支架整体轮廓适配起落架收放时的运动轨迹，弯臂的外轮廓与起落架舱内壁的最小间隙保持在15mm以上，防止收放过程中出现结构磕碰；轴承安装孔的中心距上端安装面的尺寸公差控制在±0.05mm，保证机轮安装后与起落架主支柱的相对位置符合设计要求，避免轮胎出现偏磨。结构表面采用一体化的圆滑过渡设计，没有尖锐棱角，既可以降低飞行过程中的气动阻力，也能减少应力集中点，提升结构的抗疲劳性能。在细节设计上，支架的非安装面设置有均匀的壁厚，避免注塑或锻造过程中出现缩孔、疏松等工艺缺陷，连接螺栓的过孔周边设置有凸台结构，提升局部的挤压强度，防止螺栓预紧力过大造成的局部压溃变形。针对轴承润滑需求，支架上预留有润滑脂通道的安装位置，可适配集中润滑系统的管路连接，保证轴承在长期运转过程中的润滑需求，降低维护频次。
