小型民用喷气式飞行器结构设计方案

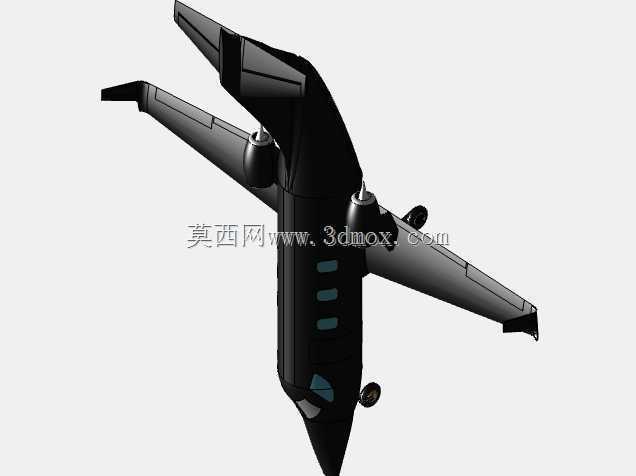

　　这款喷气式飞行器的结构设计，首先围绕短途低空通航场景的实际使用需求展开，适配私人通勤、低空观光、小型公务出行这类对起降灵活性、飞行操控性有较高要求的应用场景，区别于大型民航客机的大载荷长航程设计逻辑，整体更偏向轻量化、高机动性的结构取向。从功能特性来看，整机采用翼身融合的过渡设计，降低机身与机翼衔接处的空气阻力，两侧机翼下置的动力舱预留了喷气动力单元的安装接口，可适配小推力涡喷发动机的安装固定，动力舱与机翼的连接结构做了加强筋布局设计，能够承受飞行过程中发动机产生的振动与推力载荷，避免长期使用出现结构疲劳问题。机身主体采用流线型修型，机头位置做了钝圆过渡处理，既可以预留航电设备、探测传感器的安装空间，

　　也能优化低速飞行状态下的机头气流流向，减少紊流对尾翼操控面的干扰。机身侧面预留了舷窗的安装位，对应内部座舱的布局空间，可根据实际使用需求调整座舱排布，满足2-4人乘坐的空间需求，座舱下方的机身结构做了局部加厚处理，用于布置起落架的收纳舱与燃油存储舱，合理利用机身内部空间，避免额外增加机身外部凸起带来的阻力增量。起落架采用前三点式布局，前起落架布置在机头下方的中轴线位置，两个主起落架对称布置在机身中部靠下的两侧，这种布局能够在地面滑行阶段提供更好的方向稳定性，降低起降过程中侧翻的风险，起落架的收放结构预留了液压作动筒的安装空间，可实现飞行状态下的起落架完全收纳，减少飞行阻力。机翼采用后掠角设计，翼尖位置做了上翘的小翼结构，

　　能够有效削弱翼尖涡流的影响，提升机翼的升阻比，降低飞行过程中的燃油消耗，机翼后缘预留了副翼、襟翼的操控面安装位置，可通过舵机连接实现飞行姿态的调整，满足不同飞行速度下的操控需求。尾翼部分采用垂尾与平尾整合的布局，垂尾布置在机身上方的中轴线位置，保证航向稳定性，平尾对称布置在垂尾两侧，用于调整飞行俯仰姿态，尾翼与机身的连接位置做了圆角过渡，减少应力集中的问题，提升结构的抗载荷能力。设计过程中首先确定了整机的尺寸边界，整机长度控制在8米级，翼展控制在7米左右，机身最大直径不超过1.2米，能够满足小型通用机场的起降要求，也可以适配部分私人起降点的场地限制，安装边界上，所有外部突出结构都控制在机身最大截面的投影范围内，避免地面转运、

　　机库存放时出现剐蹭问题，机身底部预留了设备安装的通用接口，可根据不同使用场景加装航拍设备、气象探测模块等外挂载荷，接口位置做了密封处理，避免高空飞行时出现漏气、结构强度不足的问题。结构设计上，机身采用分段式建模逻辑，分为机头段、座舱段、动力连接段、尾段四个部分，各段之间预留了法兰连接接口，方便生产制造过程中的分块加工与后期维护拆解，机翼与机身的连接采用贯穿式主梁结构，主梁穿过机身中部的加强框，将机翼承受的升力载荷均匀传递到整个机身结构，避免局部载荷过大导致结构变形。在细节处理上，机身表面的所有蒙皮接缝都做了齐平处理，减少高速飞行时的摩擦阻力，发动机舱的位置预留了散热通风口，保证动力单元工作时的散热需求，通风口的朝向做了优化设计，利用飞行时的迎面气流实现被动散热，减少额外的散热设备重量。座舱盖采用整体式曲面设计，既可以提供更好的飞行员视野，也能减少座舱位置的空气阻力，座舱盖与机身的连接位置预留了密封胶条的安装槽，保证高空飞行时的座舱密封性。整体设计在保证结构强度的前提下，尽可能做了轻量化处理，非承力位置的结构做了镂空减重设计，在满足飞行载荷要求的同时降低整机自重，提升有效载荷能力与飞行航程。
