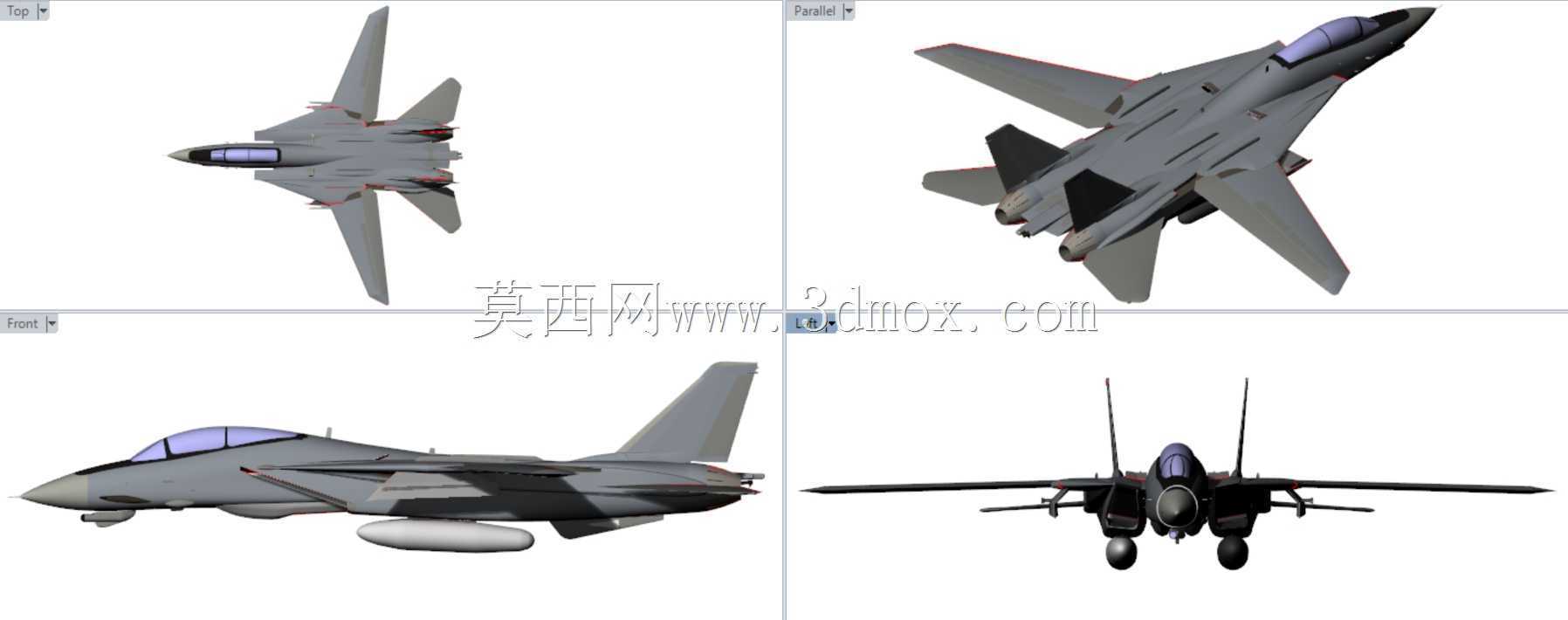

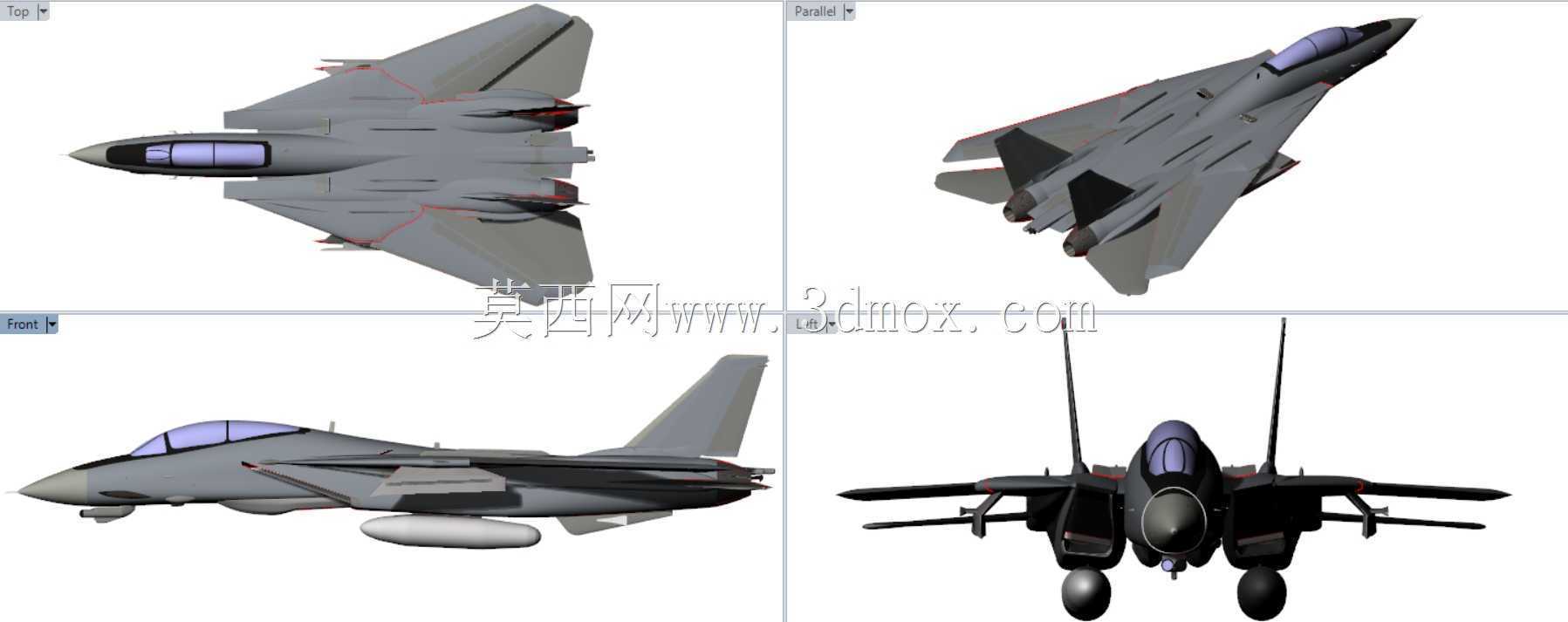

格鲁曼F-14D雄猫舰载战斗机精细三维结构

　　该三维模型还原的是双发双座可变后掠翼舰载作战飞行器的完整结构，建模过程中优先匹配舰载起降场景的结构约束，所有外轮廓曲面均严格参照实机气动外形做连续曲率处理，可变后掠翼的转动枢轴位置、翼面偏转角度范围完全对应实机的机械限位，可直观展示不同后掠角下翼面与机身的干涉边界，方便结构设计人员验证翼面转动过程中的管路、线缆排布空间。从实际用途维度看，该机型作为舰载平台搭载的作战装备，模型完整还原了机身起落架的收放舱结构、尾钩的安装位置与收放行程、机翼折叠机构的铰接点位，这些结构都是舰载机区别于陆基战机的核心设计点，建模时对起落架的缓冲支柱行程、轮胎与甲板接触的承载面尺寸、尾钩的阻尼结构都做了等比例还原，可用于舰载机保障设备的适配设计、

　　甲板调度模拟的空间校验。模型的座舱部分采用分层建模逻辑，玻璃座舱的多块风挡曲面做了厚度还原，座舱内部的弹射座椅安装导轨、操纵台界面、雷达显示屏安装位都预留了装配基准，可直接用于航电设备安装的干涉检查；机头位置的雷达罩采用可拆分结构设计，内部雷达安装架的安装孔位、冷却管路走向都做了示意性还原，方便机载设备集成设计人员做空间排布参考。动力系统部分，模型还原了两台大推力涡扇发动机的安装舱结构，进气道的可调斜板位置、发动机与机身的连接挂点、尾喷口的调节片结构都做了细节刻画，可用于进气道气动优化、发动机换装适配的结构验证。机身中部的武器挂点、机腹半埋式挂架的安装接口、翼下挂架的承载结构都按照实机的载荷分布做了结构还原，

　　挂点的坐标基准完全匹配实机的武器挂载接口，可用于机载武器的挂载适配模拟、地面挂弹设备的尺寸匹配校验。尾翼部分的双垂尾结构、全动平尾的转动枢轴、尾椎内的电子设备舱空间都做了等比例建模，垂尾的方向舵转动角度、平尾的偏转范围都设置了机械限位，可用于飞控系统作动机构的行程校验。建模过程中对整机的维护口盖位置、口盖开启角度、内部设备的维护可达空间都做了对应还原，比如机身侧面的航电维护口、发动机舱的检修口、起落架舱的维护开口都按照实机的尺寸做了建模，可用于地勤维护流程的模拟、维护工装的适配设计。整机的外形尺寸严格控制在实机的尺寸边界内，翼展在不同后掠角下的数值、机身长度、垂尾高度、起落架放下后的整机高度都与实机参数一致，

　　折叠机翼后的停机宽度也做了准确还原，可用于航母机库、甲板停机位的空间排布模拟，也可作为同类型舰载战机设计的外形参考基准。模型的曲面建模采用G2连续过渡处理，机身与机翼的融合区域、进气道与机身的过渡曲面、座舱盖与机身的衔接位置都做了光顺处理，没有出现曲面褶皱、曲率突变的问题，可直接用于气动仿真的网格划分、外观展示的渲染输出。
