四旋翼甲壳虫构型载重无人机结构设计

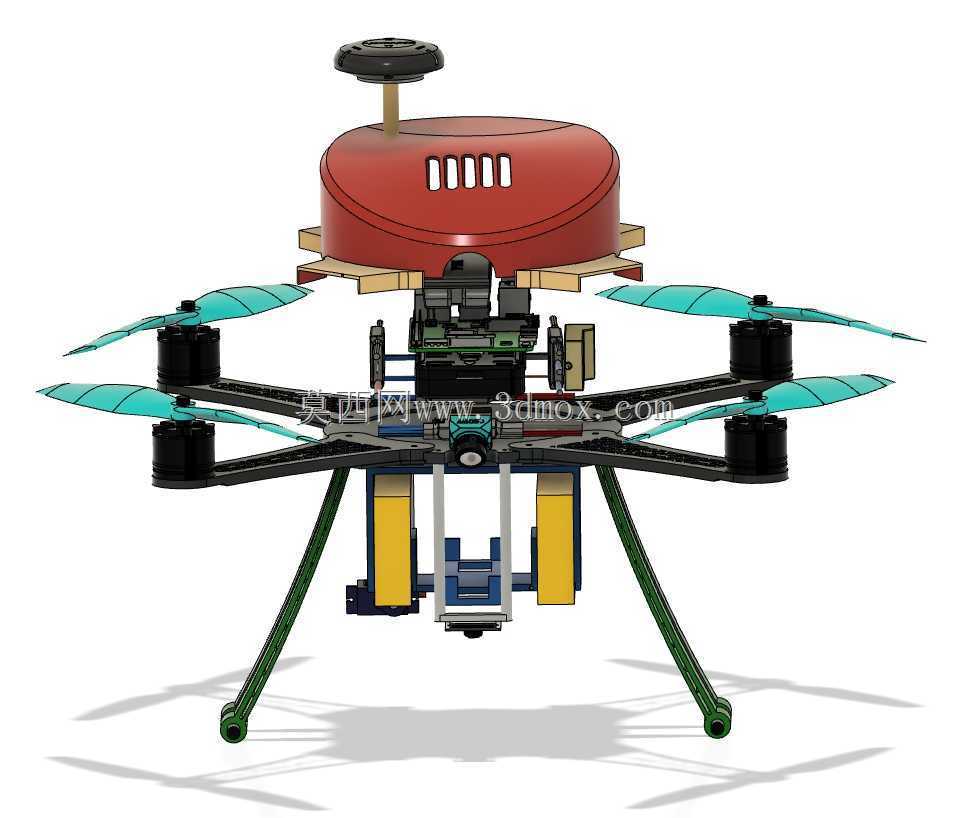

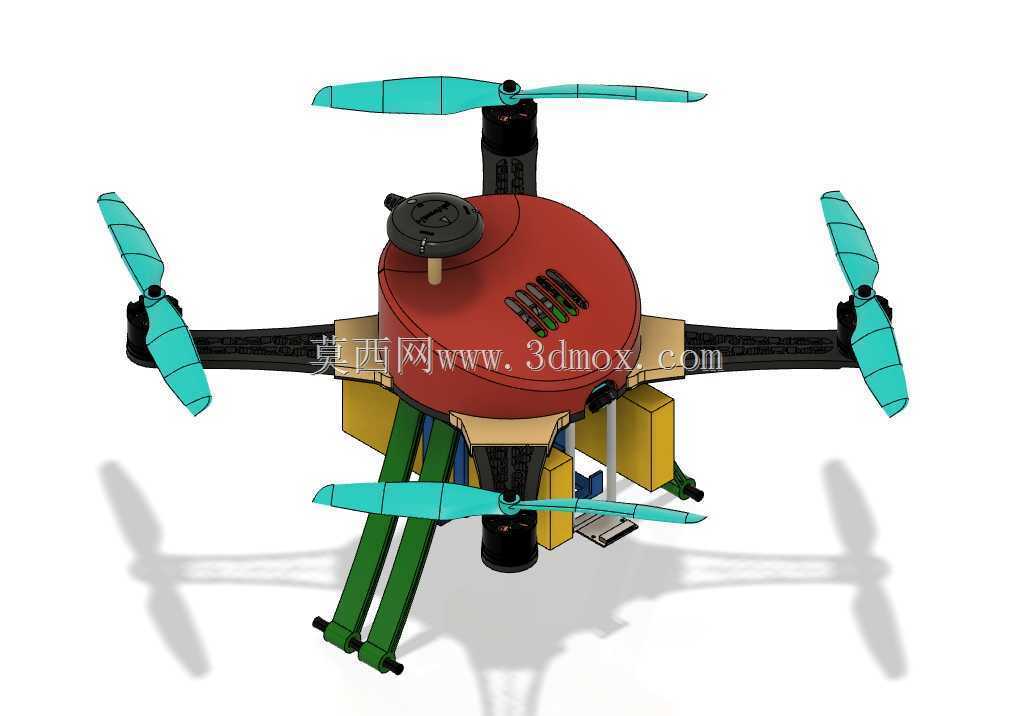

　　这款四旋翼飞行器采用仿生甲壳虫的圆润机身构型，核心定位为400g级小载重低空作业平台，可适配小范围物资投送、近地巡检、轻载航拍挂载等多类民用场景，在狭窄楼宇间、农林小块区域作业时，圆润的机身轮廓能有效降低剐蹭障碍物带来的结构损伤风险。从结构设计逻辑来看，整机采用中心对称布局，四个机臂从圆形主机身均匀向外延伸，旋翼轴线与机身中心的距离经过反复校核，既保证了旋翼转动时的下洗气流不会相互干扰，也控制了整机的横向尺寸，让设备在收纳、转运时不需要额外拆卸机臂就能适配常规的便携收纳箱。机身顶部的圆形舱盖采用快拆式卡扣设计，日常维护飞控板、电池接线时不需要拆解整个机身框架，掀开舱盖就能完成核心电控部件的检修与更换，

　　舱盖表面预留的条状开槽是散热通风道，能在飞行过程中引导气流带走电控模块工作产生的热量，避免长时间飞行时核心部件积热导致的工作异常。机身下部的挂载结构采用双支腿式起落架搭配侧置挂载位的设计，两个平行的绿色支腿既是降落时的支撑结构，也预留了挂载接口，可根据作业需求固定小型投放舱、迷你摄像头模组或者气体检测模块，侧置的黄色盒体结构是扩展电池舱，能够在不改变主机身内部布局的前提下额外增加一块动力电池，延长单次飞行的作业时长，支腿底部的接触端做了防滑耐磨处理，在硬质水泥地面、平整草地降落时都能保持机身稳定，不会出现侧翻磕碰旋翼的情况。旋翼部分采用轻量化折叠桨叶设计，桨叶的翼型经过低速气动优化，在提供足够升力的同时能降低转动时的气流噪音，

　　每个旋翼的电机座都做了减震缓冲结构，能过滤电机高速转动时产生的高频震动，避免震动传递到机身挂载的摄像、检测设备上影响采集数据的精度。从安装边界来看，整机的旋翼转动直径控制在较小范围内，作业时只需要半径半米左右的无遮挡空间就能完成起降，不需要专门的大面积起降场地，在城市楼宇的露台、野外的小块平整空地都能顺利完成起降操作。机身主体的圆形外壳采用曲面过渡设计，没有尖锐的外凸棱角，一方面是在飞行过程中如果碰到树枝、墙面等障碍物，曲面外壳能将碰撞力分散，避免局部应力集中导致的外壳破裂，另一方面圆润的外形也能降低飞行时的空气阻力，减少不必要的动力损耗。在结构强度校核阶段，四个机臂与中心机身的连接位置做了局部加厚处理，

　　因为飞行过程中机臂需要承受旋翼转动带来的持续拉力与机动飞行时的交变载荷，加厚的连接位能避免长期使用后出现连接疲劳断裂的问题，机臂内部走的是电机供电线与信号线，线路完全藏在机臂结构内部，不会裸露在外被气流吹动或者被障碍物剐蹭，提升了整机线路的可靠性。起落架的支腿采用倾斜式布局，两个支腿向外张开一定角度，相比垂直起落架拥有更好的支撑稳定性，即使降落时存在一定的倾斜角度，也能依靠张开的支腿保持机身平衡，不会让挂载的设备直接接触地面造成磕碰。扩展挂载位的设计采用通用化接口，不需要额外定制转接件就能适配市面上多数小型民用作业挂载模块，降低了用户后续拓展功能的改造成本，机身内部的电控安装位做了分层设计，飞控板、电调、电池分别固定在不同的安装层，各部件之间留有足够的间隙，既方便布线，也能避免不同部件工作时的电磁干扰，保证飞行控制系统的工作稳定性。
