涡轮发动机单叶片曲面结构设计

　　在涡轮动力设备的核心做功单元里，单叶片的曲面精度直接决定整级的能量转换效率，这类带圆形安装基座的叶片结构，常见于小型燃气涡轮、微型涡喷发动机以及部分工业涡轮增压器的涡轮端，承担着将高温高压燃气的内能转化为旋转机械能的核心作用。从实际工况来看，叶片工作时需要承受持续的高温燃气冲刷、高速旋转带来的离心载荷，以及气流脉动产生的交变应力，因此曲面的流线设计不仅要满足气动效率要求，还要兼顾结构强度的冗余量。

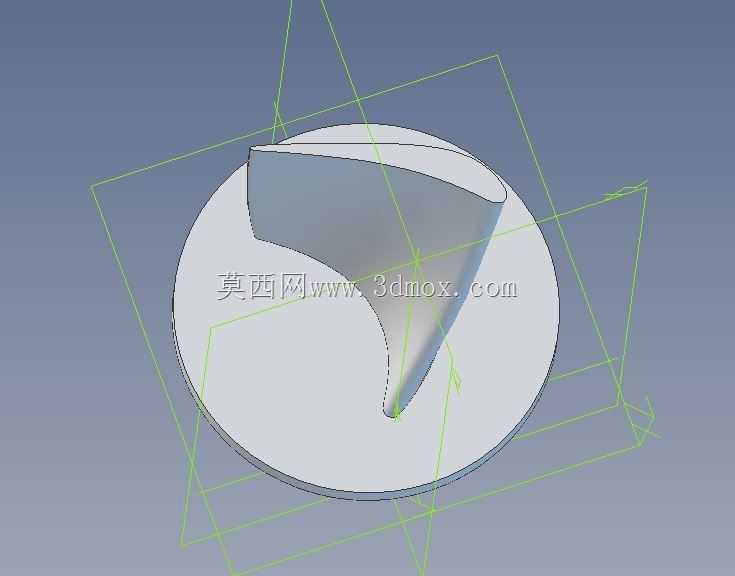

　　从结构设计逻辑来看，这款叶片采用了一体化的圆形安装基座，区别于传统枞树型榫根的连接形式，这种一体式基座更适配小型涡轮的整体轮盘结构，安装时可直接通过基座与轮盘上的定位槽配合，减少了榫根连接带来的装配间隙，在小尺寸涡轮的紧凑空间里，能有效降低轮盘的加工复杂度，同时提升连接部位的结构强度，避免高速旋转下榫根位置的应力集中问题。叶片的型面采用了变截面扭曲设计，从根部到叶顶的弦长、安装角连续平滑过渡，根部截面厚度更大，用来承担离心力带来的拉应力，叶顶位置的型线更薄，减少叶顶间隙的气流泄漏损失，整个型面的曲率变化没有突变，能让燃气沿叶身流动时保持附面层稳定，减少气流分离带来的涡流损失。

　　在安装边界的设计上，圆形基座的直径与轮盘上的安装孔位采用小间隙配合，基座底面与轮盘端面贴合，保证装配后叶片的径向定位精度，叶片的叶高尺寸适配小尺寸涡轮的流道高度，叶顶与涡轮壳体之间预留了合理的间隙，既避免工作状态下热膨胀导致叶顶刮蹭壳体，又不会因为间隙过大造成过多的气流泄漏。从气动设计的角度，叶身的压力面设计为微凹曲面，吸力面为平滑的凸面，这种型线能让燃气流过时在压力面形成均匀的压力分布，推动叶片旋转的力矩输出更平稳，吸力面的曲率经过优化，能延缓气流的转捩点，降低叶型损失。

　　在实际应用场景中，这类叶片不仅可用于小型航空模型的涡喷发动机，也能适配工业领域的小型分布式燃气发电涡轮、车用涡轮增压器的涡轮叶轮，甚至部分涡轮式流体泵的叶轮结构也可参考这类曲面设计思路。设计过程中需要反复校核叶身的应力分布，尤其是叶片根部与基座连接的过渡位置，采用了大圆角过渡处理，避免直角位置的应力集中，保证在最高工作转速下，叶片的最大应力处于材料的许用应力范围内。同时叶片的重心位置经过调整，尽量靠近旋转中心轴线，减少高速旋转时产生的不平衡量，降低整机动平衡的校正难度。

　　从建模实现的角度，这类曲面叶片需要先通过气动计算得到多个截面的型线坐标，再通过放样、曲面缝合等操作生成实体结构，过程中需要保证各截面型线的光顺连接，避免曲面出现褶皱、曲率突变等问题，否则不仅会影响气动性能，还会在后续的加工或者3D打印过程中出现结构缺陷。基座上的定位特征设计简洁，没有多余的凸台或者凹槽，既减少了加工工序，也避免了多余结构带来的气流扰动。整个叶片的重量经过优化，在保证结构强度的前提下尽可能减薄叶身的非受力区域厚度，降低旋转时的离心载荷，提升转子系统的整体寿命。
