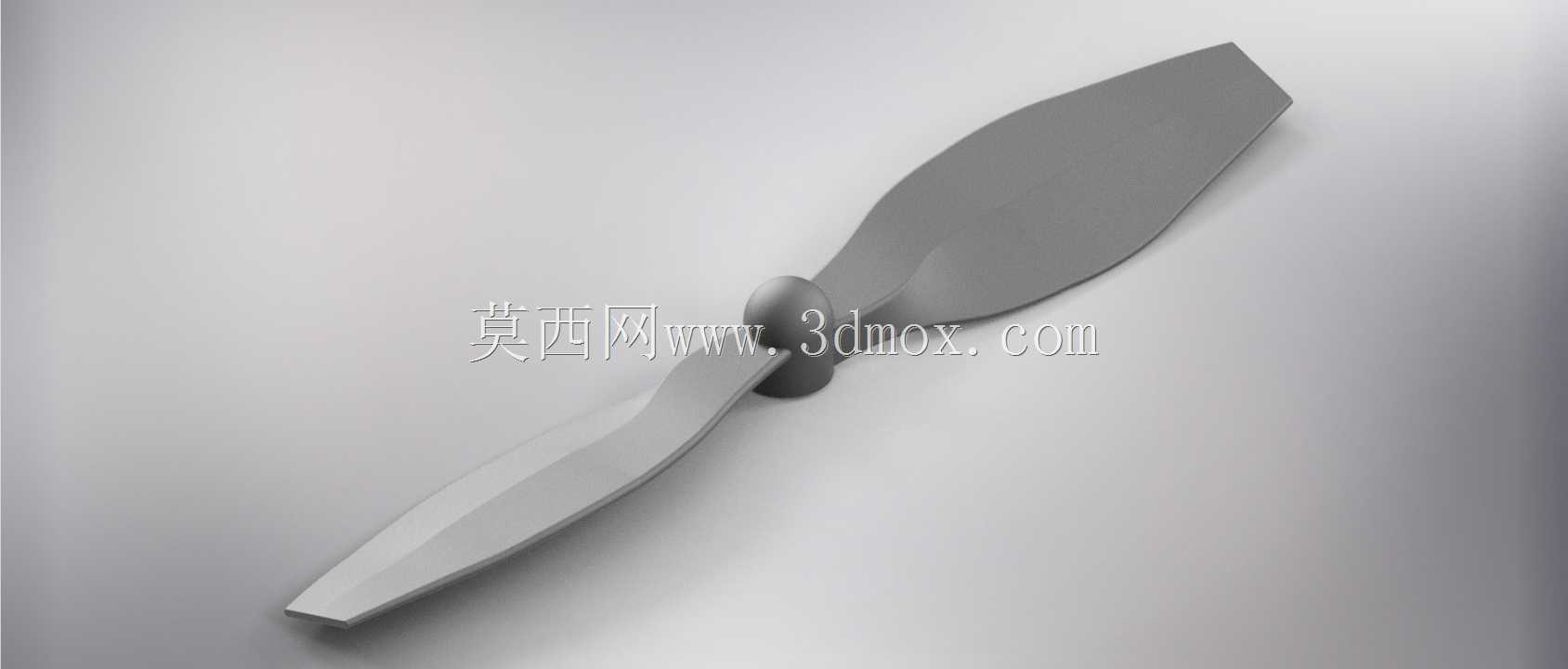

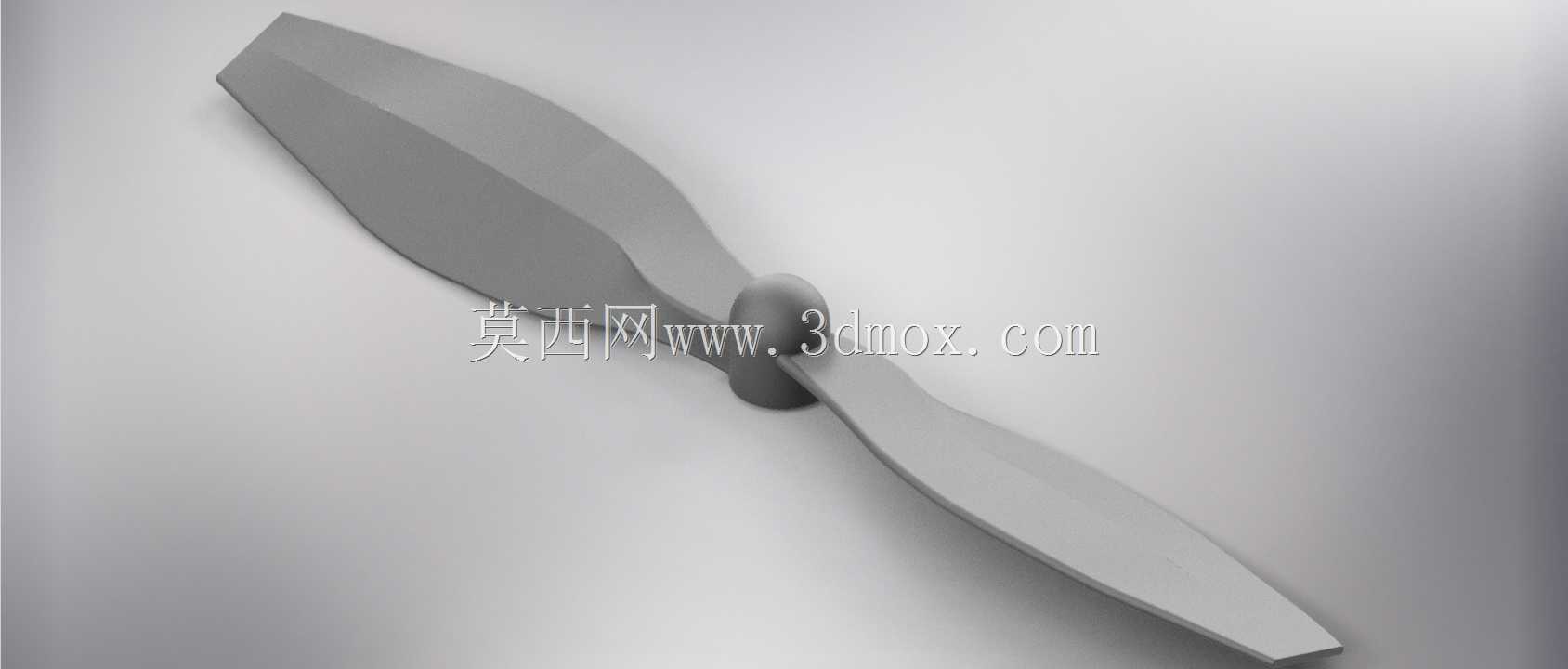

110mm航空航天用两叶螺旋桨结构设计

　　在小型航空模型、微小型无人机以及航天试验类小型飞行器的动力系统搭建中，螺旋桨作为直接将电机转动扭矩转化为推进拉力的核心部件，其结构设计的合理性直接决定了整套动力系统的效率上限与飞行稳定性。本次设计的110mm规格两叶螺旋桨，针对小轴距微小型飞行器的安装空间限制做了定向优化，整体桨叶长度控制在110mm的尺寸边界内，适配多数110-150mm轴距的穿越机、小型固定翼航模以及微小型巡飞试验平台的动力安装需求。

　　从实际应用场景出发，这类小尺寸两叶螺旋桨多用于起飞重量在200g以内的微小型飞行器，既可以作为多旋翼飞行器的升力提供部件，也可作为小型固定翼航模的前拉或后推动力部件。在结构设计过程中，首先要考虑的是桨叶的翼型截面选择，不同于大型载人飞行器螺旋桨的复杂翼型设计，小尺寸螺旋桨受限于加工精度与雷诺数区间，采用了渐变厚度的凹凸翼型，从桨根位置到桨尖位置，翼型的弦长逐步收窄，厚度也随之递减，既保证了桨根位置与电机轴连接部位的结构强度，也能降低桨尖位置的空气阻力，减少高速旋转下的翼尖涡流损耗。

　　桨毂部分的设计充分考虑了日常安装与更换的便捷性，中心预留的安装孔适配市面上主流的微型无刷电机输出轴尺寸，桨毂与桨叶的过渡位置做了圆弧倒角处理，避免应力集中导致的高速旋转下桨根断裂问题。两叶桨的布局形式相比三叶、四叶桨，在相同电机转速下能获得更高的单桨拉力效率，同时转动惯量更小，电机的油门响应速度更快，更适合对机动性要求较高的小型穿越类飞行器使用。

　　在外形尺寸的边界控制上，除了总长度110mm的参数约束外，桨叶的最大宽度设置在距离桨根三分之一桨长的位置，这个位置是桨叶线速度与拉力输出效率的最优平衡点，既不会因为桨叶过宽增加不必要的转动阻力，也不会因为桨叶过窄导致拉力输出不足。桨叶的扭转角从桨根到桨尖做了线性递减设计，桨根位置的大安装角可以在较低线速度下获得足够的迎角，避免低转速下桨叶失速，桨尖位置的小安装角则适配高转速下的线速度，保证整个桨叶长度方向上的各个截面都能工作在最优迎角区间，提升整体的气动效率。

　　设计过程中也充分考虑了实际使用中的动平衡问题，两片桨叶的重量差控制在0.1g以内，桨叶的重心位置统一落在距离桨中心相同半径的位置上，避免高速旋转时产生不必要的振动，振动不仅会降低飞行器的飞行稳定性，还会传导到飞控的加速度计与陀螺仪上，影响飞行控制系统的姿态判断精度，严重时甚至会导致飞行过程中出现射桨、结构共振等安全问题。另外桨叶的前缘做了钝化处理，相比尖锐的前缘结构，钝化前缘在小迎角变化下的气动表现更稳定，在飞行器做大幅度机动动作、桨叶迎角快速变化时，不容易出现突然失速的情况，能让动力输出更线性，降低飞手的操控难度。

　　从安装适配性来看，这款螺旋桨的桨毂厚度控制在合理范围内，安装时不需要额外添加过多的垫片，就能和电机的安装面紧密贴合，配合电机自带的桨帽压紧结构，就能实现可靠固定，在常规的3S锂电池动力配置下，能承受最高每分钟一万两千转的转速负载，满足多数小型飞行器的动力需求。针对不同的使用场景，桨叶的结构强度也做了冗余设计，在正常飞行碰到细小杂草、轻微擦碰地面的情况下，不会出现桨叶断裂的情况，同时材料的韧性也能吸收一部分碰撞能量，降低碰撞时对电机输出轴的冲击，延长电机的使用寿命。

　　在实际的装机测试逻辑中，这类螺旋桨的拉力系数与功率系数经过多轮迭代调整，能和KV值在1800-2600区间的微型无刷电机形成良好的动力匹配，不会出现电机负载过大导致的过热问题，也不会因为负载过小导致电机空转效率低下。搭配相应的电调设置，能实现从怠速到满油门的线性动力输出，无论是做平稳的航线飞行，还是做快速的翻滚、俯冲等机动动作，都能提供稳定可靠的推力支持。对于航天领域的微小型试验飞行器而言，这款螺旋桨的尺寸与推力特性也能满足低空空域的短距试验飞行需求，结构简单可靠，维护更换成本低，适合作为试验平台的标准动力配件使用。
