法兰安装型电缆制动操纵杆结构设计

　　在架空缆车、小型工业牵引设备的驻车与应急制动系统里，这类法兰安装型电缆制动操纵杆是人工触发制动动作的核心执行部件，区别于踏板式制动结构，手操纵的布局更适配高空作业舱、窄小操作位的安装场景，操作人员无需大幅调整身姿即可完成制动触发与解锁动作，在景区观光缆车、厂内轻型牵引轨道车、小型高空作业平台的手动制动回路中应用广泛。

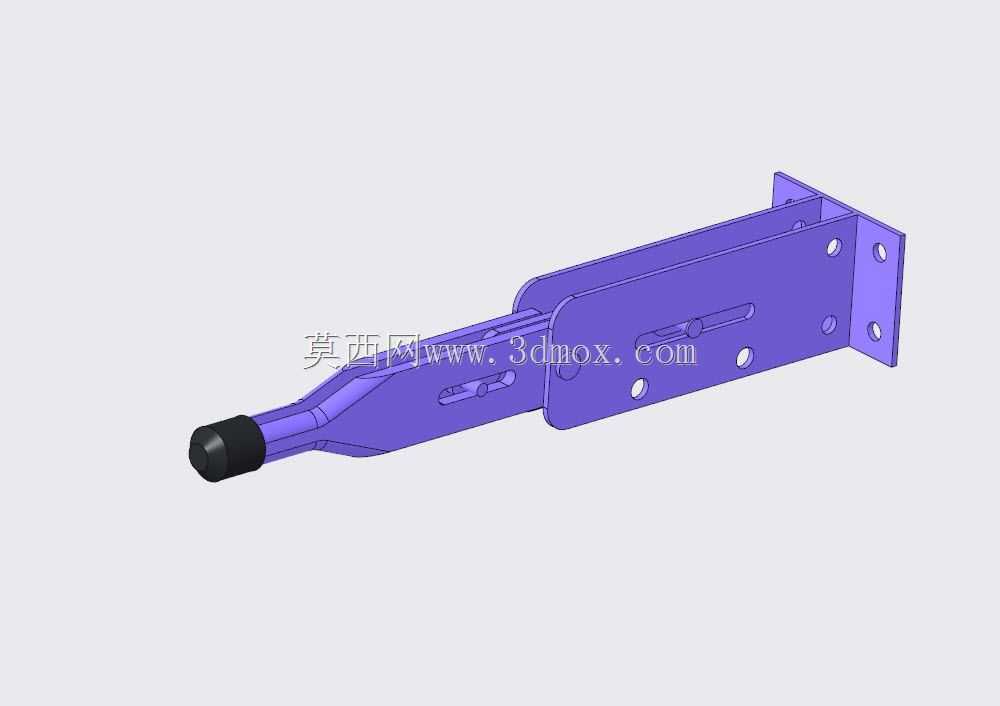

　　从实际功能逻辑来看，该部件通过杆身的直线位移拉动内置的制动钢缆，将人手的扳动推力转化为钢缆的张紧拉力，进而传递到终端制动蹄块或制动卡钳位置，实现设备的驻车锁止或行进间减速制动。杆身末端的黑色握套采用防滑包覆设计，增大手部接触摩擦力，即便操作人员佩戴劳保手套也能稳定施力，避免操作打滑引发的制动失效风险。杆身主体采用长条形箱型截面结构，相比实心杆身，在保证纵向抗弯强度的前提下大幅降低了自身重量，同时内部预留的空腔可容纳钢缆导向结构，避免钢缆外露受粉尘、水汽侵蚀，延长制动钢缆的使用寿命。

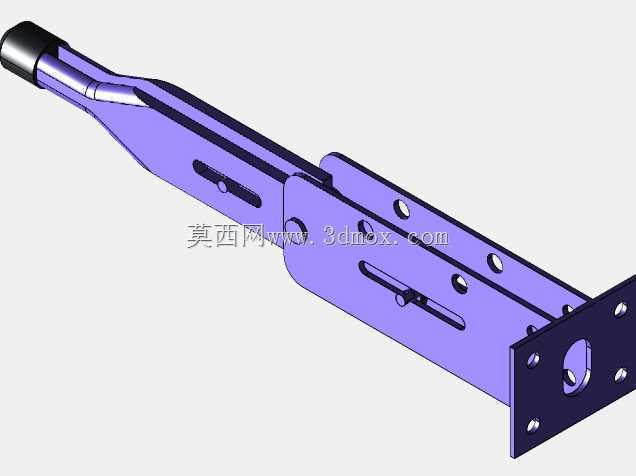

　　设计过程中首先要明确安装边界条件，尾部的法兰安装板是整个部件的承载基础，板上预留的多个安装孔位采用对称排布设计，可适配不同安装面的螺栓固定需求，安装时需保证法兰面与设备安装基准面完全贴合，避免杆身伸缩过程中出现偏载卡滞。杆身侧面的长条形导向槽是核心的运动限位结构，槽体的长度直接决定了制动行程的最大值，设计时需匹配终端制动机构的自由行程与工作行程要求，确保扳动到行程终点时制动机构能完全锁止，同时预留1-2mm的超程余量，避免零部件磨损后出现制动行程不足的问题。杆身上分布的多个圆形定位孔，用于不同制动档位的锁止定位，可根据实际制动需求调整锁止位置，实现不同制动力度的保持，适配坡道驻车、临时停靠等不同工况的使用需求。

　　从结构强度校核角度，杆身与法兰连接的过渡位置是应力集中区域，设计时采用圆弧过渡结构避免直角应力集中，同时在法兰与杆身的连接位置增设加强筋结构，承受扳动过程中产生的弯矩载荷，避免长期反复操作后连接位置出现疲劳断裂。杆身内部的钢缆导向孔需保证同轴度公差，确保钢缆在伸缩过程中不会与孔壁产生硬摩擦，降低操作力的同时减少钢缆的磨损。整个部件的运动副之间预留合理的配合间隙，兼顾低温环境下零部件冷缩、粉尘进入后的运动顺畅性，避免出现卡滞无法操作的故障。

　　在安装适配层面，该类制动杆的安装法兰可直接通过螺栓固定在设备的操作舱侧壁或机架立面，无需额外设计复杂的安装支架，降低了整机的结构设计成本。钢缆的连接端采用快拆式接头设计，维护时可快速更换磨损的钢缆，无需拆解整个制动杆主体。日常运维过程中，只需定期在导向槽与内部运动副位置涂抹少量润滑脂，即可保证长期操作的顺畅性，整体维护成本极低，非常适配户外作业、运维条件有限的应用场景。
