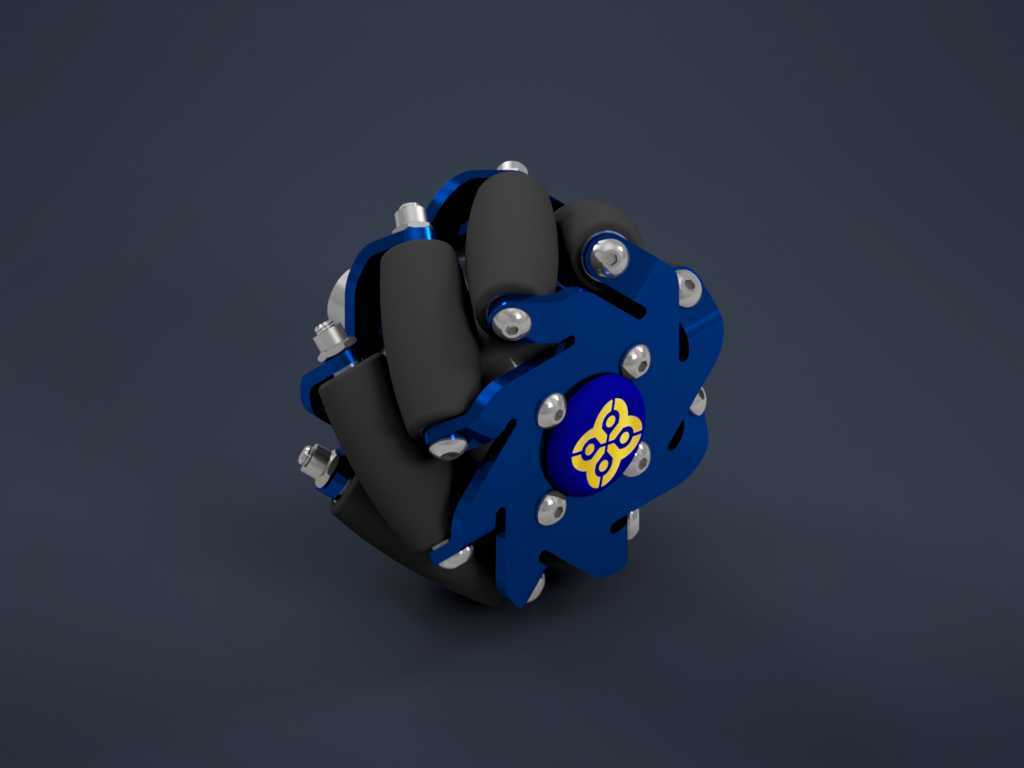

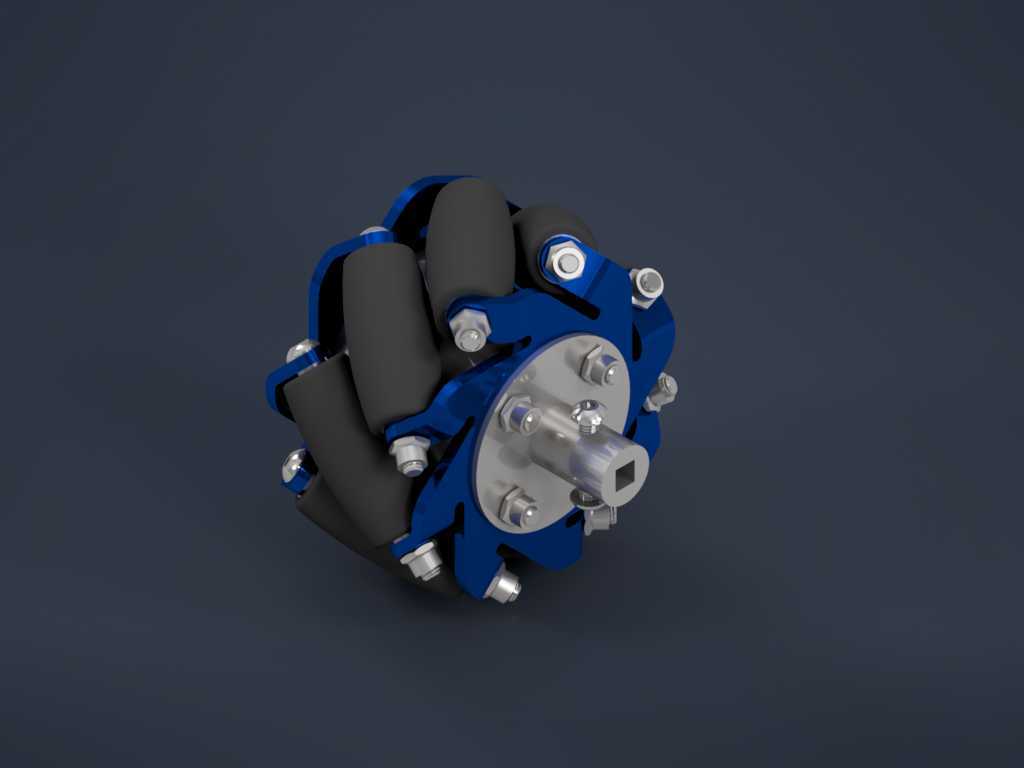

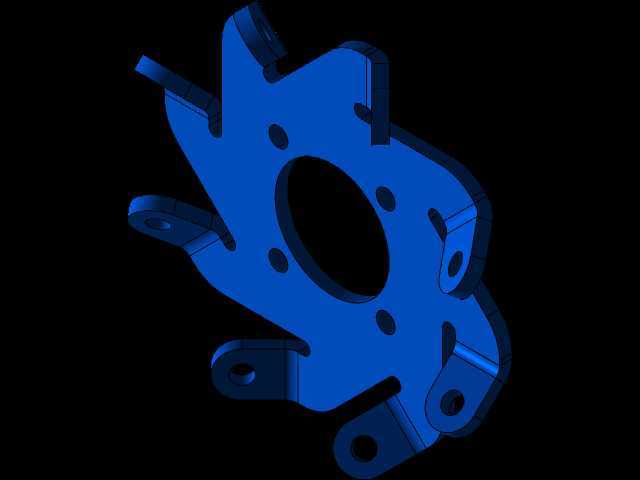

  在AGV仓储转运、智能巡检机器人、窄空间作业平台这类对移动灵活性要求极高的场景里,常规转向轮的转弯半径始终是绕不开的布局限制,麦克纳姆轮的辊子偏置布局恰好能通过多轮转速差合成任意方向的移动矢量,无需额外转向机构就能实现横移、原地自旋、斜向行进等动作,这也是它在紧凑作业空间内被广泛选用的核心原因。这款麦克纳姆轮的设计围绕承载稳定性与辊子从动顺滑度两个核心目标展开,轮毂主体采用分体式夹装结构,蓝色的轮辐支架沿周向均匀分布,每一组支架都通过螺栓紧固形成独立的辊子安装位,这种分体结构的优势在于单根辊子磨损后可单独拆卸更换,无需整体报废轮组,能大幅降低后期运维的配件成本。

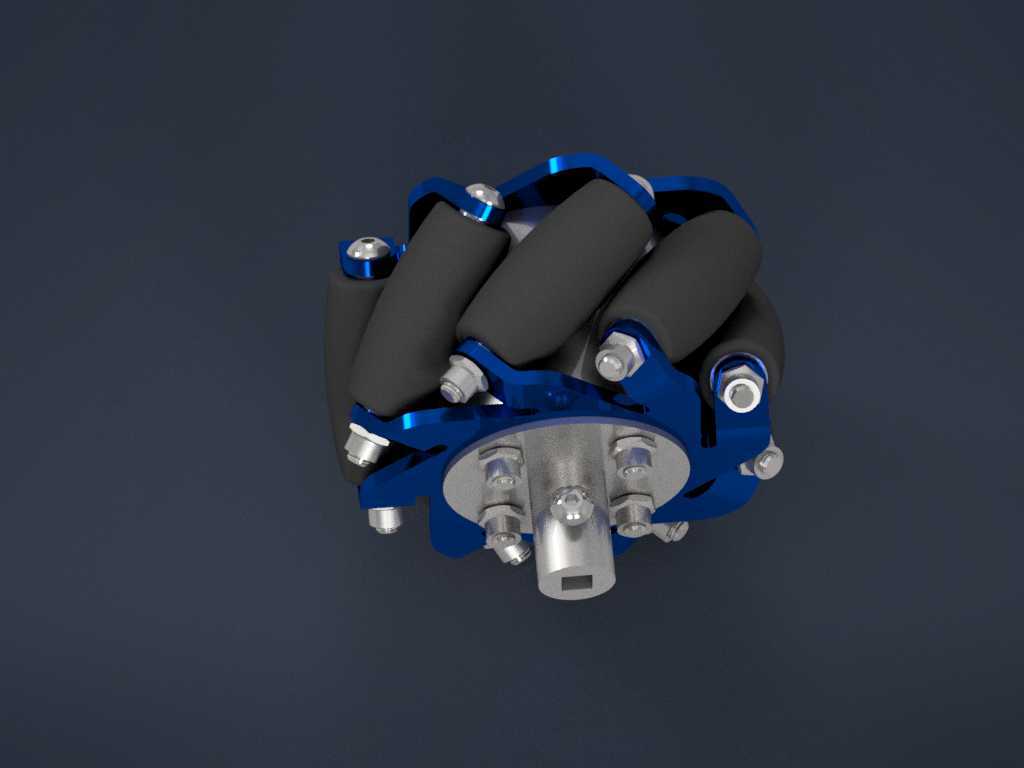

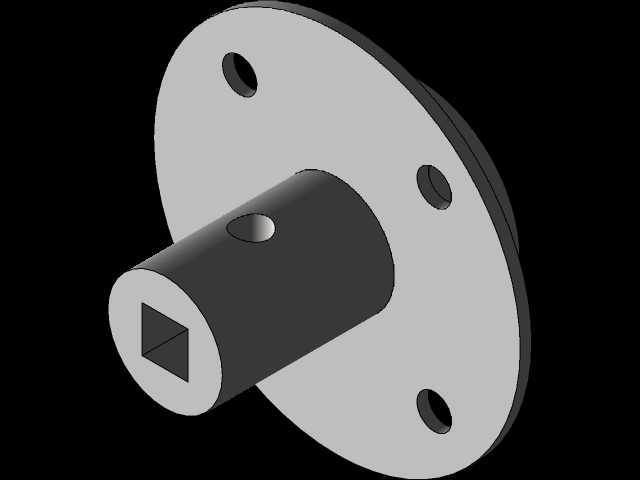

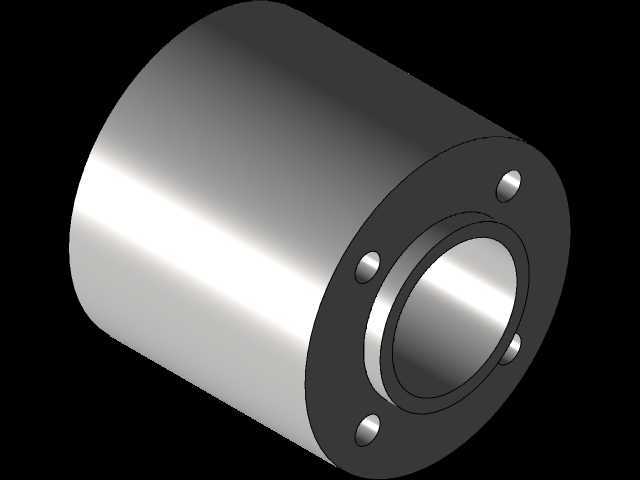

  辊子采用外包高摩擦弹性材质的设计,外层接触层的弧度经过匹配,确保轮组滚动过程中始终有足够的接触面积与地面贴合,避免硬接触带来的跳动问题,同时辊子内部自带转动支撑,在随轮毂公转的同时可绕自身轴线自由从动,不会出现滑动摩擦带来的动力损耗。中心安装位采用带扁位的轴孔设计,可直接与驱动轴配合传递扭矩,周向的螺栓孔位预留了足够的安装间隙,适配常规的法兰盘输出结构,安装时无需额外定制转接件就能匹配多数常用的减速电机输出端。从安装边界来看,轮组的径向尺寸与轴向宽度经过平衡设计,既保证了足够的接地面积降低地面压强,又不会占用过多底盘侧向空间,轮辐上的紧固螺栓全部采用沉头布局,避免螺栓突出剐蹭周边管线或机架结构。

  设计过程中需要重点关注辊子的偏置角度,常规45度偏置角是兼顾全向移动灵活性与承载能力的最优选择,角度偏差过大会导致速度矢量合成误差,直接影响整车的移动精度,甚至出现行进方向偏移、轮组打滑的问题。辊子的安装同轴度也是设计时需要反复校核的点,每根辊子的轴线必须与轮毂主轴线保持固定夹角,同时所有辊子的外轮廓包络要形成标准的圆形,否则轮组滚动时会出现周期性起伏,不仅会带来运行噪音,还会给底盘带来持续的振动冲击,影响车载传感器的测量精度。

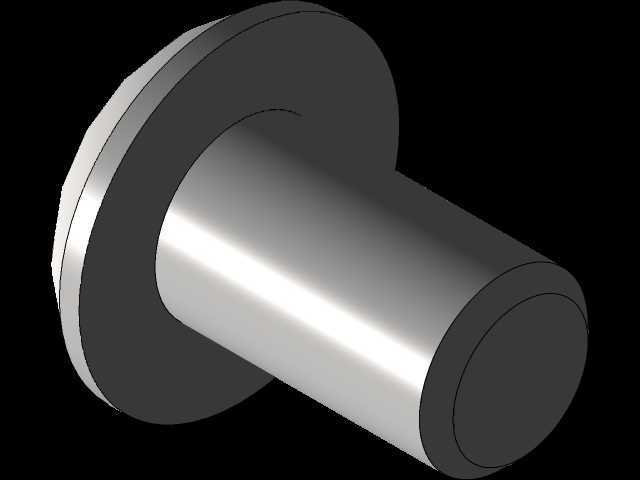

  这款轮组的结构设计充分考虑了加工装配的工艺性,所有支架的安装孔位都采用统一规格,加工时可一次装夹完成所有孔位加工,减少装夹误差带来的装配偏差,辊子两端的支撑轴采用间隙配合安装,装配时可快速压入定位,后期维护拆卸也无需专用工具。在实际选型匹配时,需要根据整车的整备质量与单轮承载上限确定轮组的数量与布置方式,常规四轮布局即可满足多数中小载荷平台的使用需求,重载场景下可采用六轮或八轮布局分散承载,同时要注意同一底盘上的麦克纳姆轮需采用镜像对称的辊子排布方式,才能正确合成全向移动的速度矢量,若排布方向错误会导致轮组运动干涉,无法实现预期的全向移动功能。轮组的材质选择上,轮毂部分采用高强度金属材质保证结构刚性,辊子外层的接触材质可根据使用地面场景调整,光滑环氧地坪可选用高弹性聚氨酯材质,粗糙水泥地面可选用更耐磨的橡胶材质,兼顾抓地力与使用寿命。
