带连接线欧规手机充电器三维建模设计

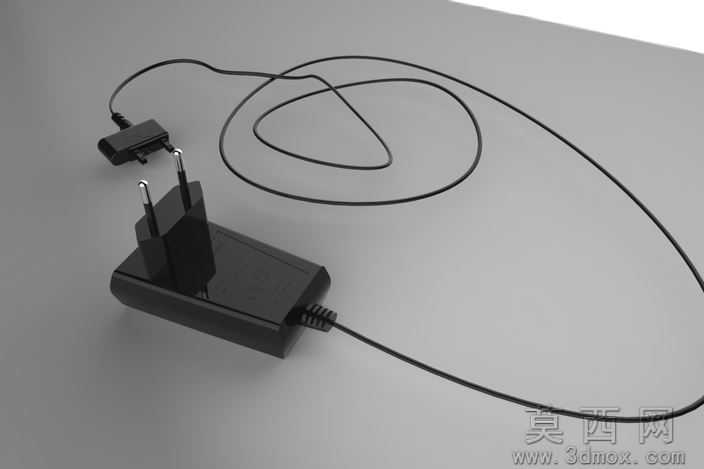

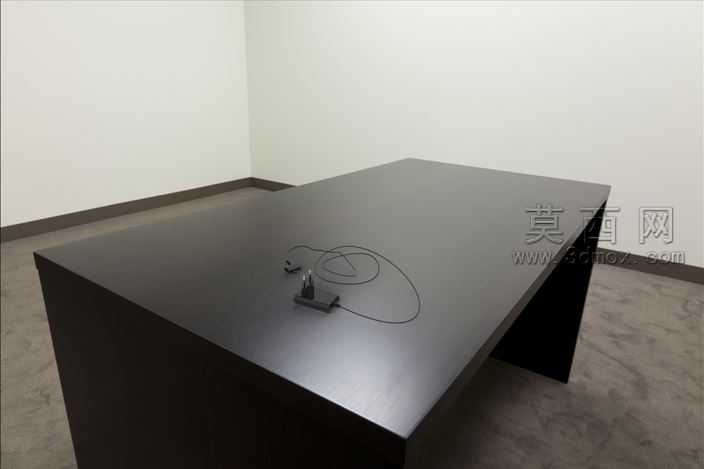

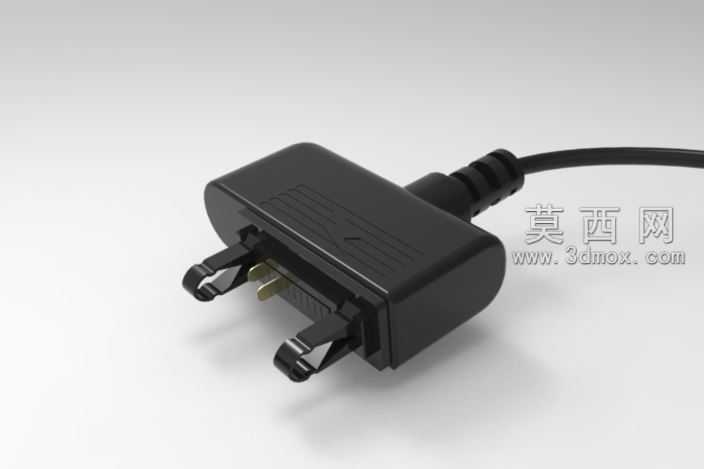

本作品为带连接线的欧规手机充电器三维建模设计，建模过程依托SolidWorks平台完成，整体采用自底向上的建模思路，先拆分充电器主体、插脚、连接线、输出端接头四个核心部件分别建模，再完成整体装配约束。充电器主体部分采用圆角矩形壳体结构，建模时优先绘制主体截面草图，通过拉伸凸台生成基础实体，再对所有棱边做等半径圆角处理，还原真实充电器的圆润握持手感，壳体接缝处通过薄壁特征与分割线命令模拟上下壳的装配缝隙，保证外观细节的还原度。插脚部分采用欧规双圆柱插脚标准尺寸建模，通过拉伸凸台生成圆柱插脚实体后，在插脚与壳体衔接处做过渡圆角处理，同时在壳体对应位置绘制插脚安装槽特征，通过装配配合将插脚与壳体精准定位，还原插脚的固定结构。连接线部分采用扫描特征完成建模，先绘制贴合真实摆放形态的3D扫描路径，再绘制圆形截面轮廓沿路径扫描生成线体，线体与充电器主体、输出端接头的衔接处做锥形过渡特征，模拟线材尾部的应力缓冲结构，避免线材弯折断裂的结构细节也在建模中完整还原。输出端接头部分参考老式功能机充电接口尺寸建模，对接头外壳、内部插片分别建模后完成装配，还原接头的插拔结构。材质与渲染阶段，充电器主体赋予黑色哑光ABS塑料材质，调整材质的粗糙度与反射参数，还原塑料外壳的微磨砂质感；插脚部分赋予抛光金属材质，调整高光反射参数模拟金属插脚的亮面质感；连接线部分赋予黑色软质PVC材质，适当调整材质的凹凸参数模拟线材表面的细微纹理；输出端接头的金属接触片同样赋予金属材质，外壳赋予与主体一致的哑光塑料材质。渲染时采用柔和的影棚布光，主光源从侧上方打亮主体，辅助光源补充暗部细节，避免出现死黑区域，地面赋予浅灰色哑光材质承接阴影，最终呈现出接近真实产品的渲染效果，完整还原了这款带线充电器的外观形态与结构细节，可用于数码配件产品展示、结构参考等场景。
