带挂钩拉伸弹簧精密三维建模作品

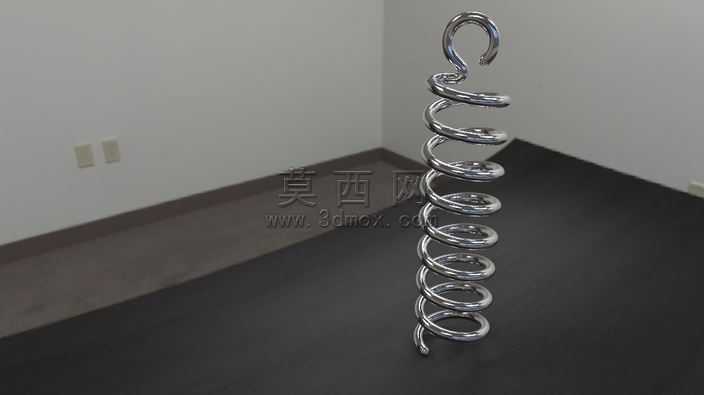

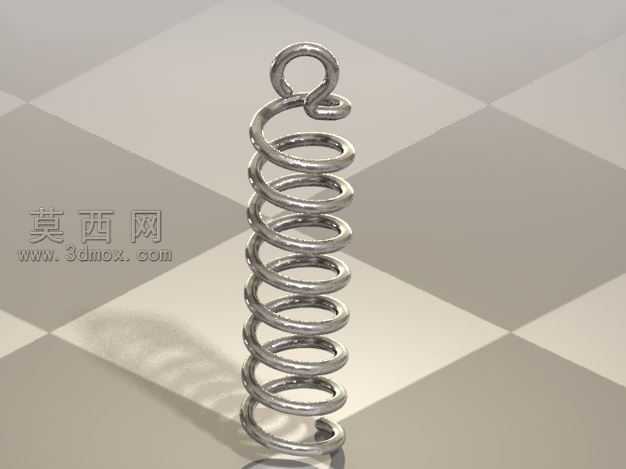

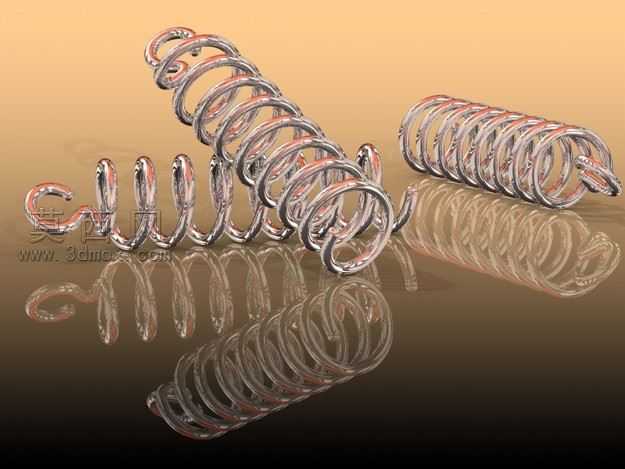

本作品为带端部挂钩的圆柱螺旋拉伸弹簧三维建模成果，建模阶段首先梳理拉伸弹簧的核心结构逻辑：区别于压缩弹簧的两端并紧磨平结构，拉伸弹簧两端需设计一体成型的挂钩结构，用于实现与外部安装位的挂接固定，建模时先确定弹簧的基础参数，包括簧丝直径、弹簧中径、有效圈数、自由长度，再通过螺旋线扫描命令生成连续的螺旋簧体主体，螺旋线的生成严格匹配节距参数，保证各圈簧丝之间在自由状态下处于并紧无间隙的状态，契合拉伸弹簧初始预紧力的结构特性。端部挂钩的建模是本次设计的重点，分别在弹簧上下两端的螺旋线末端延伸出平滑过渡的圆弧段，再弯折形成闭合的环形挂钩，过渡位置做了曲率连续处理，避免出现应力集中的尖锐棱角，保证挂钩与簧体衔接处的结构强度，同时上下挂钩的朝向经过校准，处于同一轴向平面内，符合实际安装使用的对位需求。材质渲染阶段选用了高反光的不锈钢金属材质，调整材质的粗糙度、金属度参数，还原弹簧钢经过表面处理后的亮银色金属质感，同时添加了细微的表面划痕纹理，模拟真实五金零件加工后的表面状态，避免渲染效果过于塑料化。场景搭建选用了低饱和度的棋盘格地面作为展示背景，采用柔和的侧上方打光方案，光线在螺旋簧丝的弧面上形成连续的高光带，清晰展现弹簧的螺旋轮廓与簧丝的圆柱形态，阴影经过柔化处理，既突出弹簧的立体结构，又不会出现过重的阴影遮挡结构细节。建模过程中对所有结构尺寸做了参数化关联，后续可根据不同的载荷需求、安装尺寸快速调整弹簧的各项参数，生成适配不同使用场景的拉伸弹簧模型，模型的结构完全符合机械设计中拉伸弹簧的工艺规范，可直接用于装配验证、工程出图等后续生产环节。
