铰接式摆动支撑机械机构三维建模

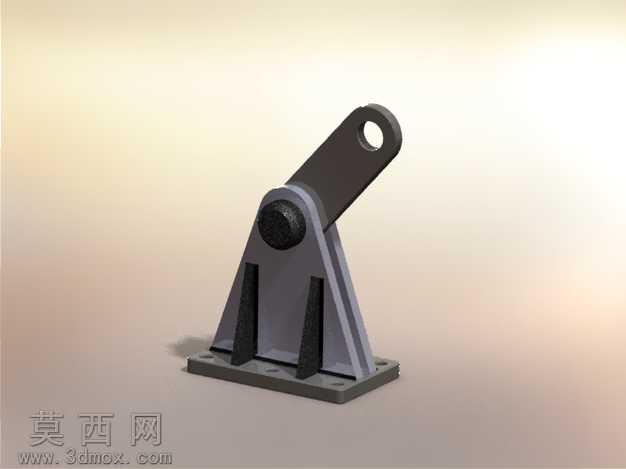

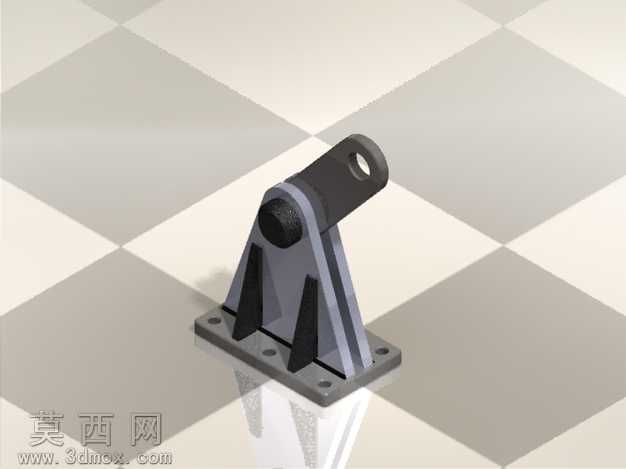

本机械机构采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计的公差配合规范，对底座、支撑立板、铰接转轴、摆动臂等核心零件逐一进行特征建模，通过拉伸、切除、倒角、筋特征创建等操作还原零件的真实加工形态。渲染阶段采用哑光金属材质模拟铸铁底座的质感，对支撑立板的加强筋结构做了材质肌理区分，铰接转轴部分赋予磨砂金属材质表现其耐磨属性，摆动臂采用深色调哑光金属材质凸显构件的受力特性，场景采用柔和的漫反射打光方案，避免强反光遮挡结构细节，清晰呈现各零件的装配关系。从结构设计来看，底部为带安装孔的方形安装底座，底座上方设置两块对称的三角形加强筋支撑垂直立板，有效提升整体结构的抗弯折强度，立板顶端通过圆柱铰接轴连接长条形摆动臂，摆动臂末端开设安装通孔用于连接外部执行构件，铰接位置预留合理的转动间隙，保证摆动臂可绕转轴实现一定角度的往复摆动，整体结构属于典型的平面摆动铰接机构，可作为各类自动化设备、传动装置中的摆动支撑单元使用。设计过程中优先考虑结构的刚性与转动灵活性的平衡，加强筋的布置位置经过受力路径优化，可将摆动臂传递的载荷均匀分散到底座安装面，避免应力集中导致的结构变形，铰接轴的直径尺寸根据摆动臂的受力载荷做匹配设计，保证转动副的使用寿命，各安装孔的位置尺寸符合通用机械安装规范，可直接适配常规的螺栓安装需求，建模过程中对所有配合面做了贴合校验，不存在干涉问题，可直接用于后续的工程图导出、运动仿真分析或者3D打印验证。
