210级FPV竞速穿越机机架结构设计

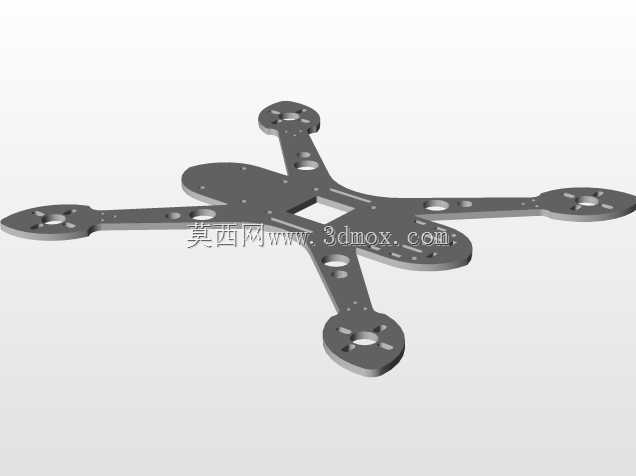

　　这套机架的设计初衷是适配210轴距的FPV竞速赛事场景，日常备赛训练、小型场地穿越竞技都能覆盖，区别于大轴距航拍机的冗余结构，整套框架优先保障高速飞行下的结构刚性与抗冲击冗余，毕竟竞速飞行中擦碰障碍、炸机着陆是常态，结构强度不够的话单次撞击就可能导致整机报废。设计初期先锁定了22XX系列无刷电机的安装孔位基准，四个机臂的电机座统一采用16mm/19mm双孔距兼容设计，不用额外打印转接件就能适配市面上绝大多数同规格竞速电机，机臂与中心板的连接位置做了埋入式螺母嵌装槽，装配时螺母不会因为炸机震动松脱滑牙，日常更换受损机臂也不用反复重新攻丝。中心板的分层结构做了针对性优化，上层顶板预留了飞控、电调、图传、接收机的叠装空间，

　　层间预留3mm间隙走飞控信号线与图传馈线，避免线材挤压导致的信号干扰，顶板边缘做了15度倒角处理，炸机触地时不会因为尖锐棱边勾挂防护网或者赛道障碍带。考虑到竞速飞行对整机重量的敏感，机臂采用等强度变截面设计，靠近中心板的位置厚度为4mm，向电机座方向逐步收窄到2.5mm，在保证侧向抗冲击强度的前提下，尽可能降低机臂末端的重量，减少电机转动时的转动惯量，提升飞行动作的响应速度。电池安装位设计在中心板下层靠前位置，重心偏移量控制在整机几何中心前方5mm范围内，适配3S-4S规格的竞速锂电池，绑带槽做了下沉2mm的防滑设计，大角度机动飞行时电池不会出现窜动偏移。飞控安装位预留了2020mm、30.530.5mm两种通用孔距，

　　兼容市面上主流的F3、F4、F7飞控安装，安装柱高度统一为6mm，给电调散热留出足够的空气流通间隙，避免长时间满油门飞行时电调过热降频。摄像头安装座做了可调角度设计，调节范围覆盖0-40度，适配不同飞手的飞行视角习惯，安装座两侧预留了图传天线的固定孔位，天线采用后置斜向45度布置，既减少螺旋桨转动对图传信号的遮挡，也能在正面撞击时先通过机架吸收冲击力，避免天线直接断裂。机架的整体轴距严格控制在210mm，适配5寸三叶竞速螺旋桨，桨尖与机臂边缘预留3mm安全间隙，满油门飞行时不会出现桨叶打臂的问题。机臂末端的电机座下方预留了LED灯条的安装槽，夜航训练时可以快速加装航灯，不用额外粘贴固定。整套结构的装配逻辑采用快拆设计，

　　上下中心板仅用4颗M3螺丝固定，拆开顶板就能快速更换飞控接线或者调整电调参数，日常外场维护不需要携带过多工具，单把内六角扳手就能完成所有拆装操作。设计过程中也考虑到了炸机后的维修成本，四个机臂采用独立模块化设计，单个机臂受损时不需要更换整个中心板，单独替换对应机臂就能快速复飞，机臂的受力薄弱点特意设置在距离中心板20mm的位置，撞击时断裂点会优先出现在这个预设位置，不会连带损伤中心板上的电子设备。顶板的后续迭代预留了拓展接口，后续可以根据赛事需求加装GPS模块或者蜂鸣器，不需要重新打孔破坏原有结构。整套机架的安装边界完全适配常规210级穿越机的所有通用配件，飞手不需要定制特殊规格的电子件就能完成整机装配，从结构设计层面降低了入门玩家的组装门槛，也能满足资深竞速选手的个性化改装需求。
