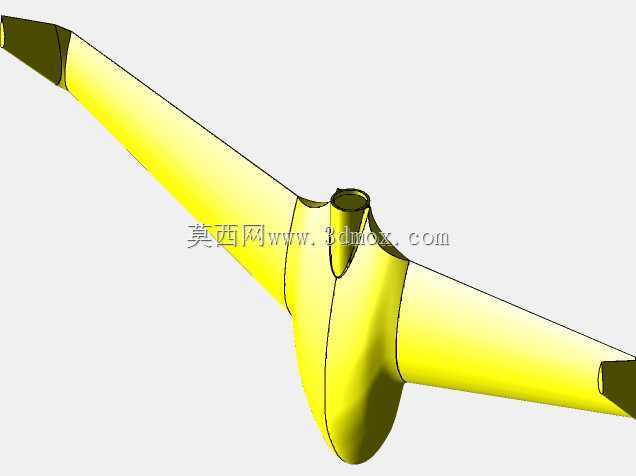

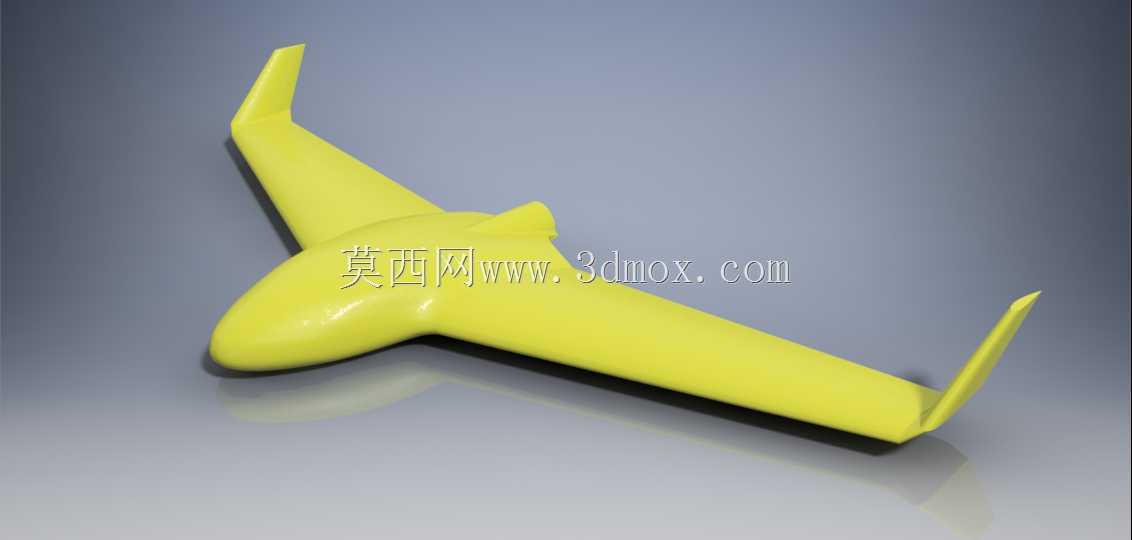

天行者X8飞翼布局固定翼无人机机身结构

　　这款飞翼布局的固定翼飞行器结构，在低空航测、小范围巡检、户外航模作业场景中有着极高的适配性，无尾飞翼的构型天生具备升阻比高、巡航滞空时间长的优势，相比常规尾翼布局的固定翼机型，它少了水平尾翼与垂直尾翼的结构冗余，飞行过程中多余的气动干扰阻力被大幅削减，在同等动力配置与起飞重量下，能获得更长的作业半径与留空时长。从结构设计逻辑来看，整个机身采用翼身融合的过渡处理，没有传统机型机身与机翼之间的突兀折角，这种设计一方面能让气流在流经翼身结合段时保持更顺畅的附着状态，减少局部紊流带来的升力损失，另一方面也能让机身主体直接参与升力产生，进一步提升整机的气动效率。机身头部做了圆润的钝头处理，既可以预留足够的载荷舱空间，用于搭载小型摄像模块、

　　航测传感器或者飞控电池组件，也能避免尖锐机头在轻微擦碰时出现结构破损，日常外场作业起降时的容错率更高。机翼两端设置了上翘的翼尖小翼，这个结构并非装饰性设计，它可以有效阻断机翼下表面高压气流向上翼面绕流形成的翼尖涡流，降低诱导阻力的同时，还能提升飞翼布局的航向稳定性，弥补无垂尾结构带来的航向阻尼不足问题，让飞行过程中的姿态保持更平稳，减少飞控系统的修正频次，间接降低动力能耗。从安装边界来看，整机的翼展、机身长度比例经过多轮气动迭代，机身中段的设备舱预留了标准化的安装位，飞控模块、电池、舵机的安装位置都做了重心匹配设计，用户在搭载不同重量的作业载荷时，只需要在设备舱内小幅调整电池前后位置，

　　就能快速将整机重心调整到设计要求的气动焦点范围内，不需要额外修改机身结构。机翼后缘预留了舵面安装的铰接位，对应升降副翼的舵机安装槽直接集成在机翼内部结构中，不需要后期额外开槽加固，既保证了机翼表面的气动完整性，也能减少组装时的工作量。机身底部做了平缓的弧面过渡，没有突出的结构件，在采用滑跑起降或者手抛起飞时，不会因为突出构件剐蹭地面或者影响起飞时的气流状态，配合可拆卸的机翼结构，整个机体拆解后可以放入常规的户外背包中，外场转场作业的便携性十分突出。在结构强度设计上，翼身融合段做了局部的壁厚加强，这个位置是整机起降、机动飞行时应力最集中的区域，适当增加壁厚可以在不明显增加整机重量的前提下，提升结构抗过载能力，

　　应对日常作业中遇到的气流扰动、小幅机动动作带来的结构载荷。机翼的翼型采用了低速高升力的平凸翼型，这种翼型在低速飞行状态下的升力系数表现优异，失速迎角更大，对于手抛起飞、低空低速作业的场景十分友好，即使飞行速度较低，也能维持足够的升力，不容易出现失速坠机的问题。整个机体的外形曲面全部做了G2连续的顺滑处理，没有局部的曲面凹陷或者折角，在进行3D打印或者模具加工时，脱模或者打印支撑的去除难度更低，加工完成后的表面只需要简单打磨就能获得光滑的气动表面，减少后期处理的工作量。从实际使用的角度出发，这种飞翼布局的飞行器不需要复杂的尾翼连杆、舵角连接结构，整机的活动部件更少，日常作业前的检查维护工作量更低，出现机械故障的概率也远低于常规布局的固定翼机型，很适合需要高频次出勤的小范围巡检、航测作业场景，同时对于航模爱好者来说，简洁的结构也降低了组装调试的门槛，不需要复杂的尾翼校准工序，只需要调整好两个升降副翼的舵量与中立位置，配合飞控的自稳功能就能快速完成首飞调试。
