天文观测用50mm口径迷你导星镜结构设计

　　这款50mm口径的紧凑型导星镜，核心服务于深空天文摄影的导星环节，解决长曝光拍摄过程中赤道仪跟踪误差导致的星点拖线问题，是业余及专业天文观测配套系统里的关键光学辅助部件。从实际使用场景出发，导星镜需要搭配主摄影望远镜、自动导星相机协同工作，因此设计阶段首先要控制整体重量与体积，避免给主镜的调焦座、镜身带来额外负载，同时要保证安装适配性，能够兼容市面上绝大多数天文摄影望远镜的寻星镜安装底座，不需要额外定制转接件就能快速完成装配。

　　功能层面，这款导星镜内置螺旋聚焦机构，区别于传统的齿轮齿条调焦结构，螺旋调焦的空程更小，聚焦精度更高，调整过程中不会出现光轴偏移的问题，能够将导星相机的靶面精准调整到物镜的焦平面位置，保证导星星点的成像锐利度，为导星软件提供足够清晰的星点采样。设计时特意采用了非旋转的相机接口环结构，在转动调焦轮调整焦点的过程中，后端连接的自动导星相机不会随调焦动作同步旋转，这一点直接避免了导星视场转动导致的导星软件丢星、识别错误问题，实际使用时不需要每次调焦后重新框选导星星点，大幅提升了深空拍摄前的调试效率。

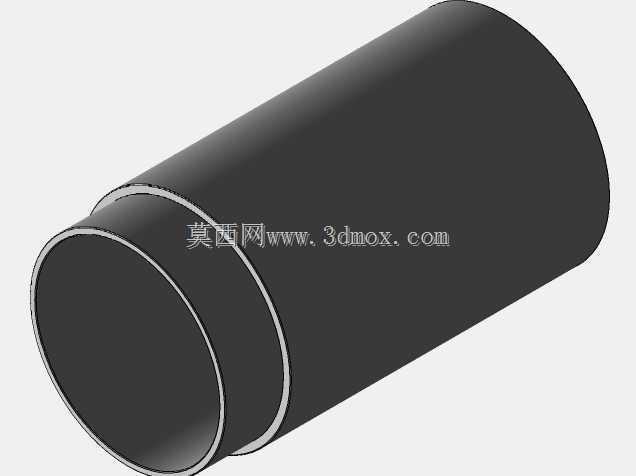

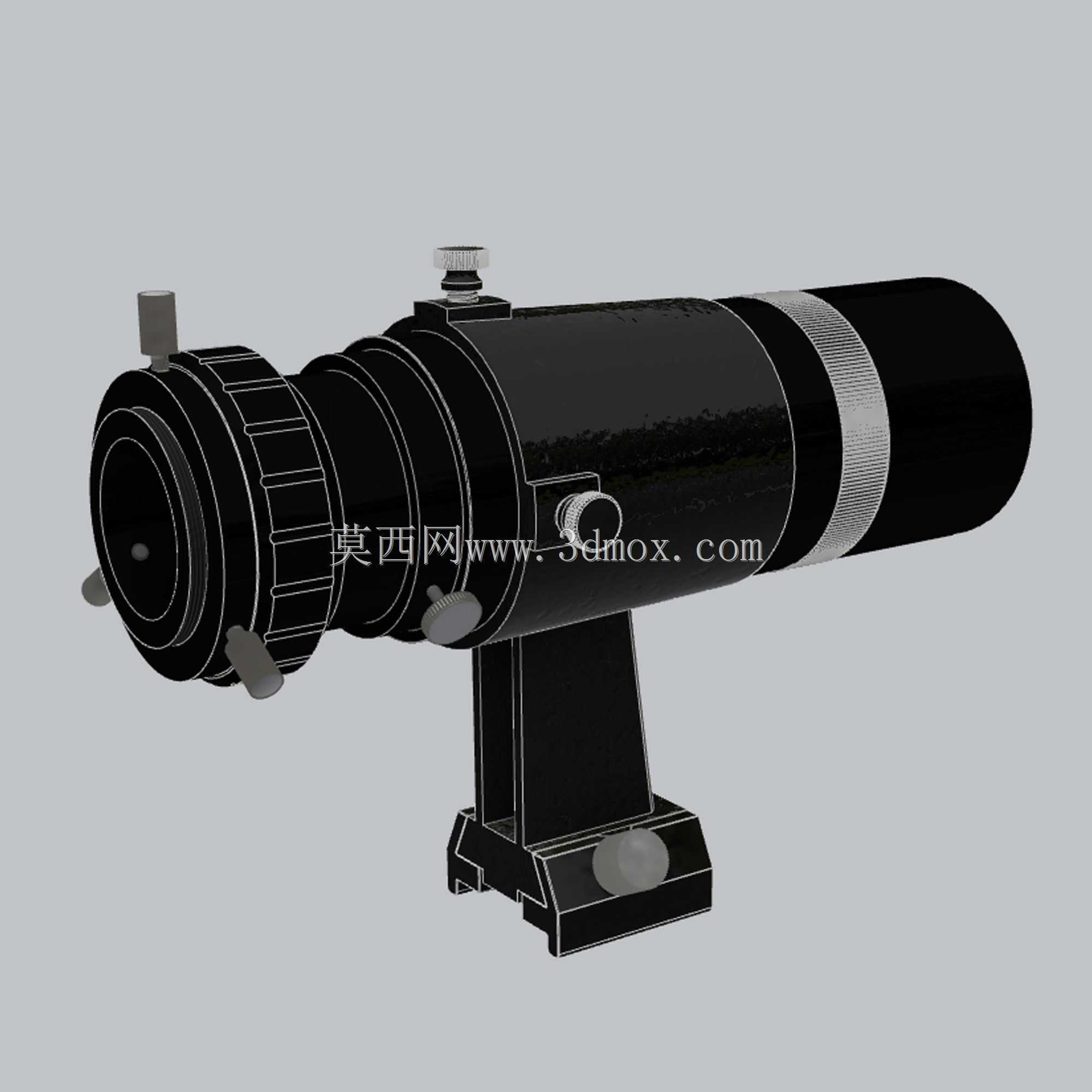

　　镜身的安装支架采用可调节的燕尾式快装结构，支架底部为标准寻星镜底座适配尺寸，能够直接卡入主镜镜身上的寻星镜槽位，通过侧面的锁紧螺丝完成固定，支架与镜身的连接位置设置了多维度微调机构，不需要额外搭配导星环就能完成导星镜的光轴校准，让导星镜的视场中心与主摄影镜的视场中心保持重合，保证导星过程中选中的引导星始终处于导星相机的视场范围内。镜身主体采用薄壁圆筒结构设计，在保证结构刚性、避免光轴形变的前提下尽可能压缩壁厚，整体重量控制在极低水平，即使搭配小口径的折射主镜使用，也不会出现镜身低头、调焦座负载过大的问题。

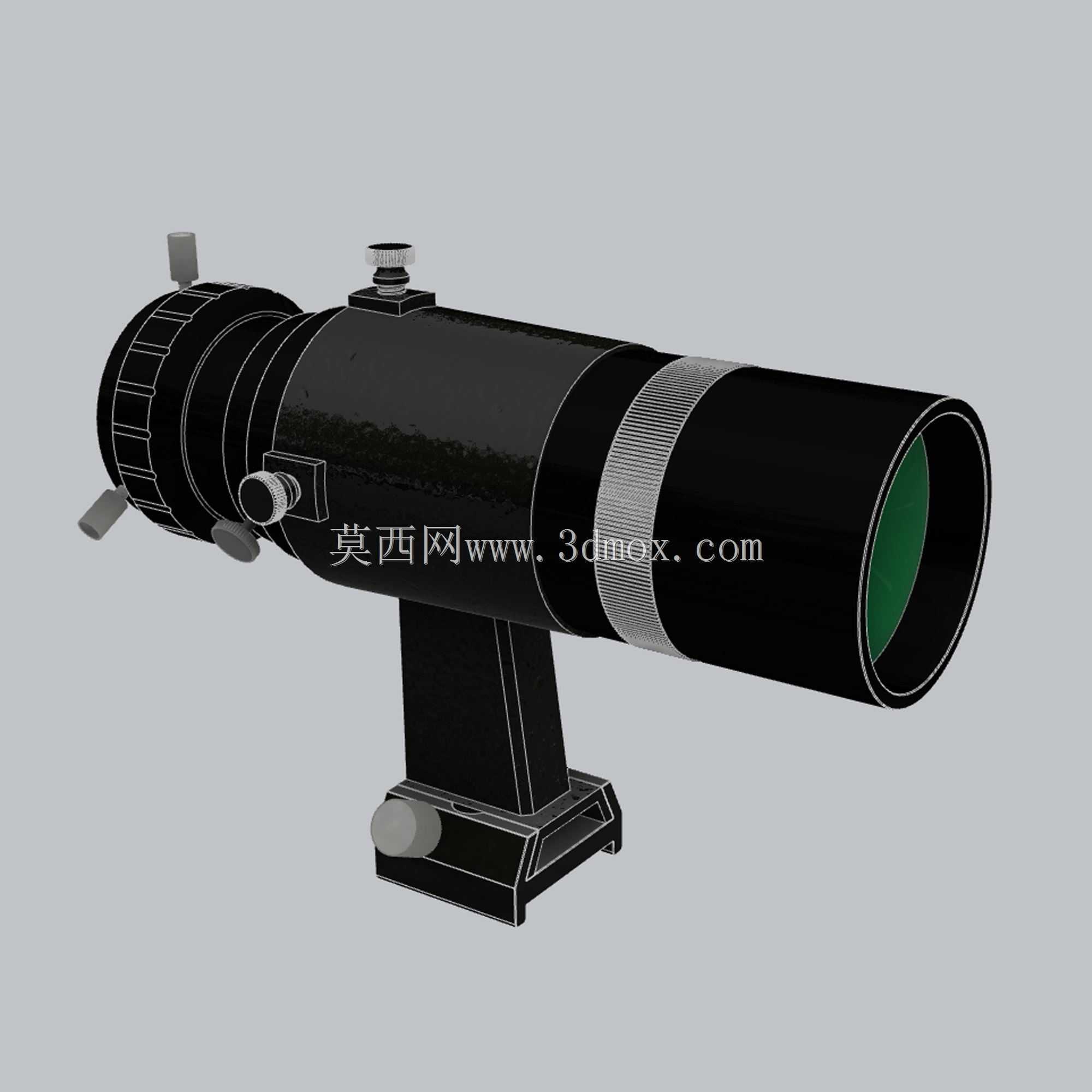

　　光学端的物镜采用50mm通光口径设计，焦距匹配常用的1/3英寸、1/2英寸画幅导星相机，能够在f/4左右的焦比下获得足够的进光量，即使是较暗的引导星也能被导星相机快速识别，支持配合焦距最长达1500mm的主摄影望远镜完成导星作业，导星精度能够满足长时间深空曝光的跟踪要求。镜身表面做了哑光消光处理，内部设置了多道消光光阑，能够有效减少视场内外的杂散光干扰，避免城市光污染、月光等杂光在导星画面里形成光晕，影响星点识别的准确率。

　　从安装边界来看，镜身整体长度控制在紧凑型区间，安装到主镜上之后不会超出主镜的物镜前端过多，避免搬运、收纳过程中出现磕碰，同时镜身的各个调节旋钮、接口都做了防脱落设计，户外使用时不会因为螺丝松脱导致零件掉落。后端的相机接口为标准天文摄影常用的接口尺寸，不需要额外转接环就能直接适配市面主流的自动导星相机，调焦行程覆盖了不同型号导星相机的后截距差异，不需要额外增加延长筒或者减焦环就能完成合焦。日常收纳时，这款导星镜可以直接放入常规的天文配件箱内，不需要占用过大的存储空间，配套的底座快装结构支持快速拆装，外出观测时可以快速完成设备的组装与拆卸，减少户外调试的时间成本。

　　结构设计上，镜身的各个连接位置都做了密封处理，能够适应户外夜间观测的潮湿、低温环境，避免镜片起雾、内部结构锈蚀的问题，调焦机构的阻尼经过优化，戴着手套也能完成精细的焦点调整，适配冬季户外观测的使用需求。支架的锁紧螺丝采用大尺寸滚花设计，不需要借助工具就能完成松紧调整，单人操作即可完成导星镜的安装、校准、调焦全流程，不需要额外辅助人员配合。
