连续式钢带热处理工业炉三维设计

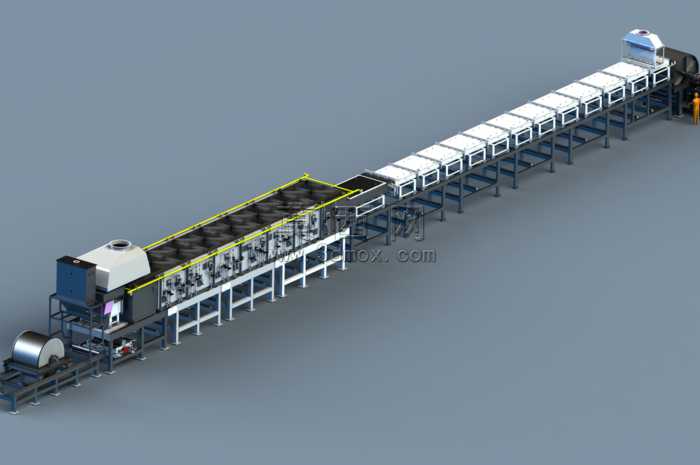

本作品为连续式钢带热处理工业炉的三维建模设计，整体采用长条形流水线式布局，依托三维建模软件完成全参数化结构搭建，从整体机架到各功能模块均按照实际工业设备的尺寸比例进行还原，建模过程中严格遵循工业炉的设计规范，对各部件的装配关系进行了精准约束，确保整体结构无干涉、装配逻辑符合实际生产安装要求。渲染阶段采用写实工业场景材质，机架部分赋予哑光深灰金属材质，还原型钢焊接机架的磨砂金属质感，炉体段的外护板采用米白哑光烤漆材质，搭配黑色的观察窗边框与检修门结构，清晰区分炉体的保温层外护与内部加热腔结构；进料端的钢带放卷机构采用亮面金属材质还原钢辊的金属光泽，出料端的冷却段护罩采用半透明白色材质，模拟透明防护挡板的视觉效果，输送钢带采用哑光不锈钢材质，还原钢带表面的细微拉丝纹理。结构设计上，设备整体分为进料放卷段、加热炉腔段、冷却输出段、出料收卷段四个核心功能区，机架采用标准化型钢拼接的支腿结构，每段支腿搭配横向加固梁保证长距离设备的结构稳定性，加热段顶部设置排气与温控组件，侧面排布均匀的检修观察门，方便日常设备维护与炉内工况查看，冷却段设置多组风冷护罩结构，配合输送钢带实现工件的连续降温，各段之间采用法兰式连接结构，方便设备的分段运输与现场组装。设计思路围绕连续化热处理生产需求展开，重点还原钢带输送式工业炉的连续作业特性，建模过程中对钢带的输送路径、炉体的密封结构、各功能段的衔接位置都做了精细化处理，既保证整体外观的写实度，也清晰呈现了这类连续热处理设备的内部布局逻辑，可用于工业设备方案展示、生产线布局规划参考以及相关设备的结构教学演示使用，通过三维渲染的多角度视图，能够直观展现设备的整体形态与各模块的分布位置，清晰呈现长条形连续生产设备的排布特点。
