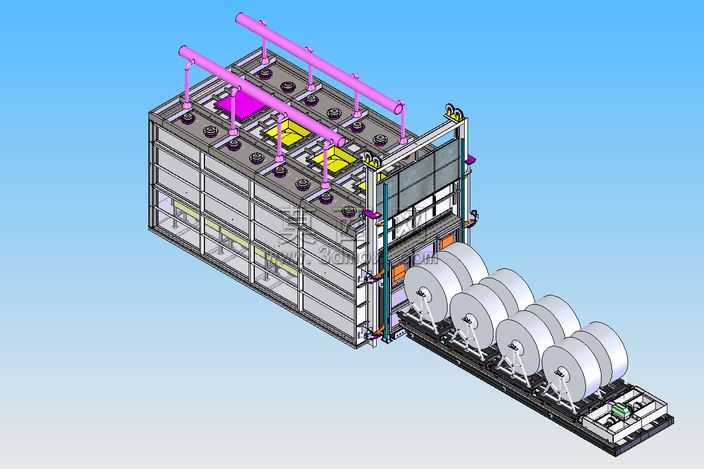

铝卷连续退火炉工业设备三维设计

本模型为铝卷连续退火处理工业炉设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业热处理设备的设计规范，对炉体密封结构、物料输送机构、管路排布系统进行了1:1比例的精细化还原。模型整体分为炉体主体、进料输送台、顶部介质管路三个核心模块，炉体部分采用框架式钣金拼接结构设计，建模时对炉壁的保温层预留结构、侧部检修密封门的开合铰接结构、炉内辊道输送的支撑结构都做了完整的特征建模，所有钣金件均添加了对应的金属哑光材质，炉门观察窗部分赋予半透明钢化玻璃材质，还原真实设备的视觉质感。进料输送机构采用轨道式载料台车设计，台车上的铝卷支撑座做了适配大卷径铝卷的弧面托举结构，轨道与炉体进料口做了精准的对位衔接设计，保证物料输送过程的平稳性，输送台车的行走轮、导向轮、驱动连接部位都做了细节建模，没有出现结构缺失或干涉问题。顶部的工艺介质管路采用模块化排布设计，不同功能的管路分别赋予差异化的材质色彩，紫色管路对应保护气输送通路，管路上的控制阀、接头、分布支管都按照实际管路走向做了排布，管路与炉体顶部的接口位置做了密封连接结构的建模，还原真实工业炉的管路布局逻辑。建模过程中对所有活动部件的运动行程做了结构校验，保证炉门升降、台车进出的动作路径不存在结构干涉，整体模型装配逻辑清晰，各子部件可单独拆分查看内部结构，材质渲染阶段对金属结构件做了表面粗糙度的质感调整，区分了炉体外壳的喷涂材质、内部耐热构件的高温金属材质、管路的防锈涂装材质，让整体渲染效果贴近真实工业设备的外观表现，完整呈现了连续式铝卷退火炉的整体布局与核心结构特征，可用于工业设备方案展示、结构原理讲解等场景。
