房屋配套鼓风机上部壳体结构设计

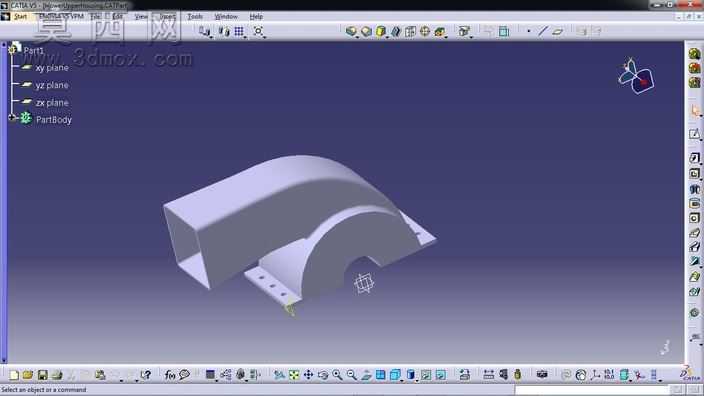

本作品为房屋通风系统配套的鼓风机上部房屋壳体三维模型，建模阶段采用CATIA软件完成全参数化结构搭建，首先基于鼓风机上部壳体的功能需求进行基准面绘制，依次勾勒出壳体的外轮廓截面、内部流道避让边界以及安装定位孔位的分布草图，通过凸台拉伸、多截面曲面缝合、厚壁实体生成等命令完成主体结构的初步成型，针对壳体与鼓风机主机对接的法兰边位置，采用拔模斜度处理与圆角过渡优化，既保证安装时的对位便利性，也避免应力集中导致的结构开裂风险。材质渲染阶段为壳体赋予哑光深灰金属材质，模拟实际生产中采用的冷轧钢板喷塑工艺效果，对接面区域添加轻微的磨砂质感区分装配接触面，内部流道区域采用半透明白色材质展示，可直观呈现气流通过的腔体走向，渲染过程中调整环境光与反射参数，还原金属壳体在工业场景下的真实光影表现，清晰展现壳体的曲面弧度与棱角过渡细节。结构设计上充分考虑鼓风机上部壳体的实际使用需求，壳体侧面预留的方形接口用于对接房屋排风管道，底部的带孔安装边可通过螺栓与鼓风机主机上部实现紧密固定，壳体内部的弧形导流结构可有效降低气流通过时的风阻与运行噪音，整体壁厚采用均匀化设计，在保证结构强度满足风机运行振动要求的前提下，尽可能控制壳体自重，降低整机的负载。设计过程中反复校核壳体各部分的装配公差，确保安装孔位与下部鼓风机主体、侧方排风管道的对接尺寸完全匹配，避免出现装配干涉问题，同时针对壳体的折弯转角位置做了加强筋结构优化，提升壳体长期运行下的抗形变能力，可直接用于后续的结构仿真验证、生产加工开模参考以及房屋通风系统的整体装配模拟。
