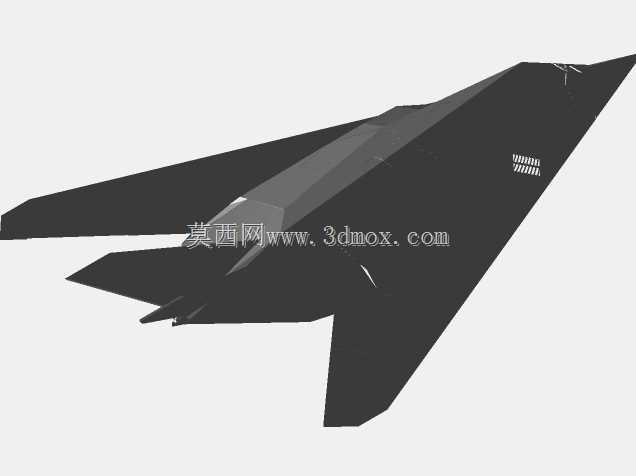

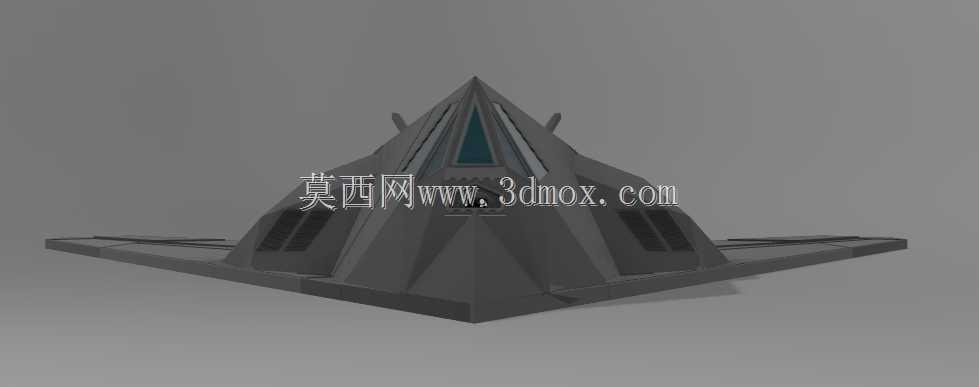

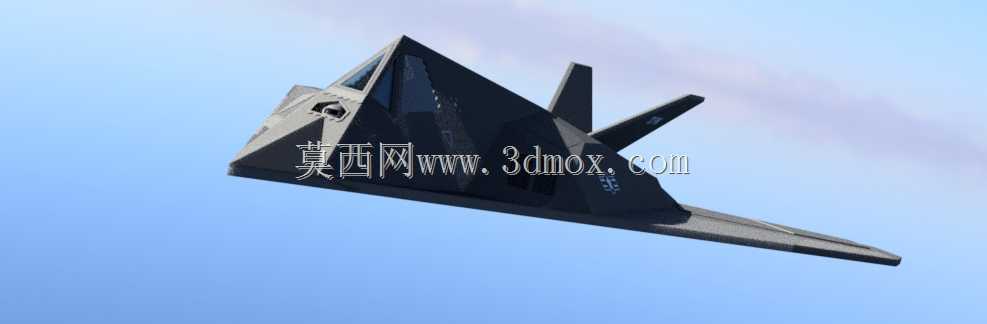

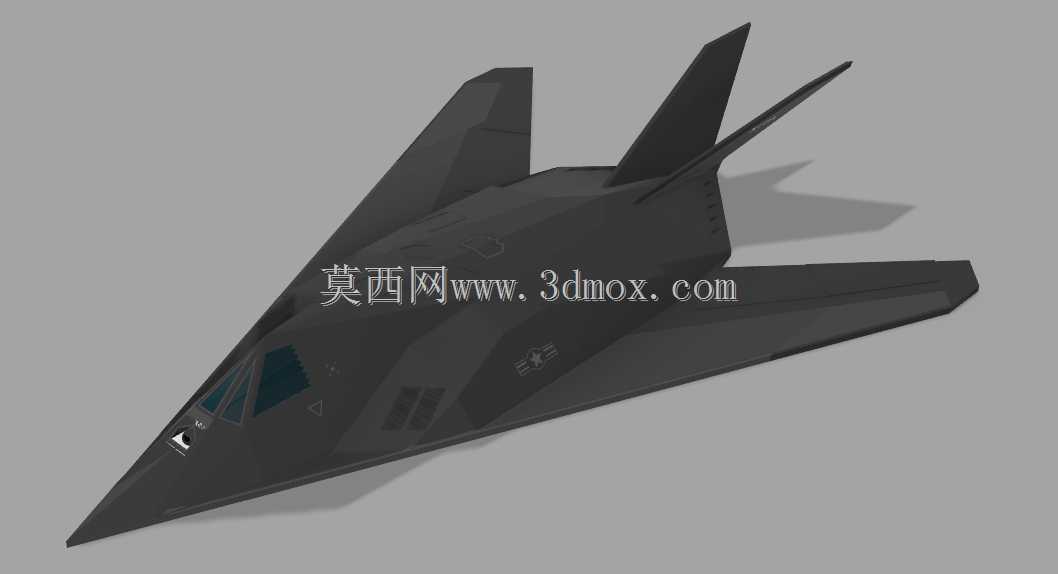

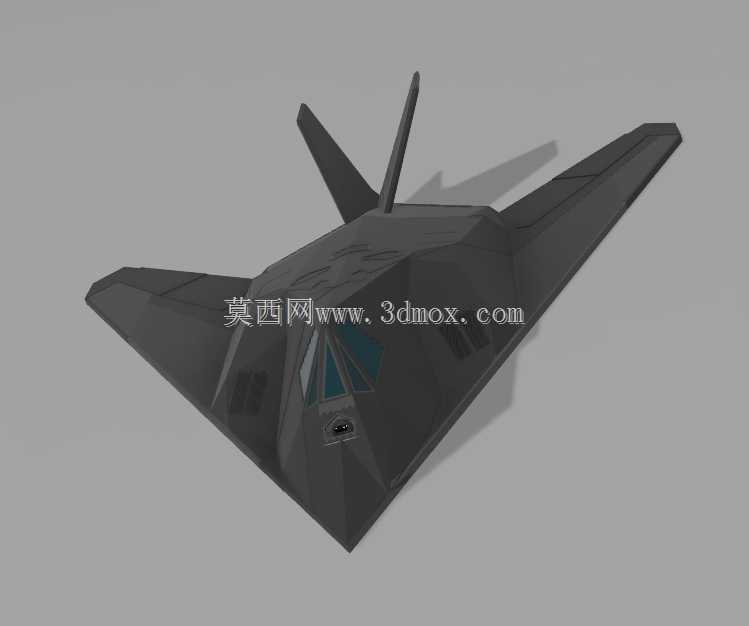

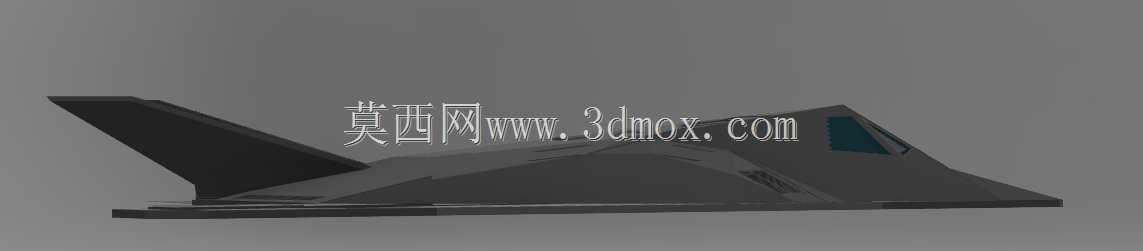

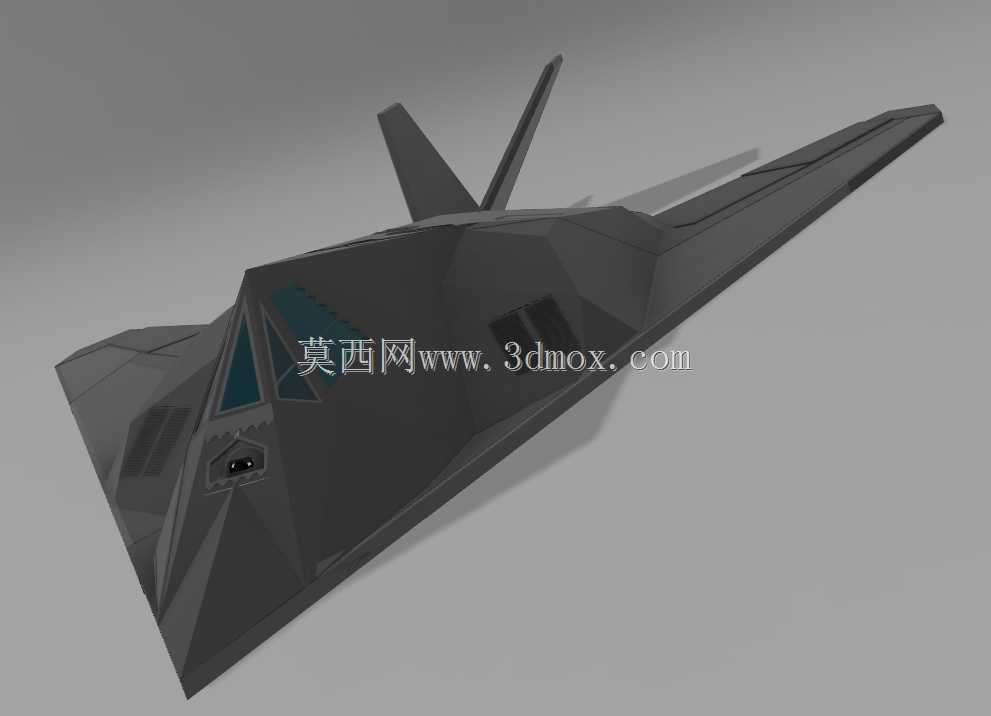

洛克希德F-117夜鹰隐身攻击机三维结构

　　该模型还原的F-117夜鹰攻击机，作为初代隐身作战飞行器，其设计逻辑完全围绕雷达低可探测性展开，整体外形摒弃了传统作战飞机的曲面流线构型，全部采用多面体平面拼接的结构形式，每一块蒙皮平面都经过精确的角度计算，能够将入射的雷达波反射到非探测方向，从根源上降低雷达回波强度。在实际作战场景中，这类机型主要承担纵深突防打击任务，依托隐身特性规避敌方防空雷达网的探测，对高价值地面目标实施精确打击，其结构设计完全服务于这一核心用途，没有多余的气动冗余设计。从结构设计思路来看，该机的多面体蒙皮并非随意拼接，每一个平面的倾斜角度都经过严格测算，整机没有形成直角相交的结构，避免出现雷达波角反射效应，连座舱盖都采用了锯齿状边缘设计，配合表面的吸波涂层，

　　进一步压缩雷达反射截面积。动力系统采用埋入式进气道设计，进气口布置在机翼上表面，被机身结构遮挡，避免地面雷达直接照射到发动机压气机叶片，同时尾喷口也采用了扁长的下倾构型，能够快速混合发动机排气与外界冷空气，降低红外辐射特征，兼顾雷达与红外双维度的隐身需求。在外形尺寸与安装边界层面，该机翼展与机身长度的比例经过多轮迭代优化，既保证了足够的内部弹舱容积，能够挂载精确制导武器，又控制了整机的正面投影尺寸，垂尾采用V型倾斜布局，替代传统的垂直安定面，既保证了航向稳定性，又避免垂尾形成强雷达反射源。起落架采用前三点式收放结构，前起落架布置在座舱下方，主起落架收纳于机翼根部的舱段内，所有起落架舱门、弹舱门都采用锯齿形接缝设计，

　　保证舱门闭合后接缝处不会形成连续的雷达反射面。从工程建模的角度来看，这类全多面体构型的飞行器建模，核心难点在于各个平面之间的相交线处理，需要保证每一条棱边的角度都符合隐身设计的计算值，不能出现曲面倒角或者圆弧过渡，否则会破坏整体的雷达反射特性；同时机身表面的口盖、传感器窗口都要与所在平面齐平，不能有突出的结构，所有外露的传感器都采用了埋入式设计，与蒙皮表面共形。在实际应用场景中，这类隐身攻击机的结构设计思路也影响了后续多代隐身飞行器的研发，其多面体隐身的设计逻辑虽然在气动效率上存在一定妥协，依靠电传飞控系统弥补气动稳定性的不足，但在隐身技术发展初期，这种设计路径用较低的工程实现难度达成了预期的低可探测性目标。

　　建模过程中需要注意整机的重心配平位置，由于采用了无尾三角翼布局，整机重心需要落在气动焦点的前方，配合飞控系统的实时调整保证飞行稳定性，弹舱的内部空间尺寸需要匹配对应弹药的挂载边界，保证弹舱门开启关闭过程中不会与挂载物发生干涉，进气道的内流道截面需要保证发动机的进气效率，虽然采用了上置埋入设计，但在大迎角飞行状态下仍能保证足够的进气量，避免发动机出现喘振。尾喷口的冷却通道结构需要还原实际的气流混合路径，从结构上体现其降低红外特征的设计逻辑，机身表面的维护口盖位置需要符合实际的地勤维护需求，口盖的开启角度、预留的操作空间都要匹配实际的维护操作边界，不能为了外观还原忽略结构的合理性。
