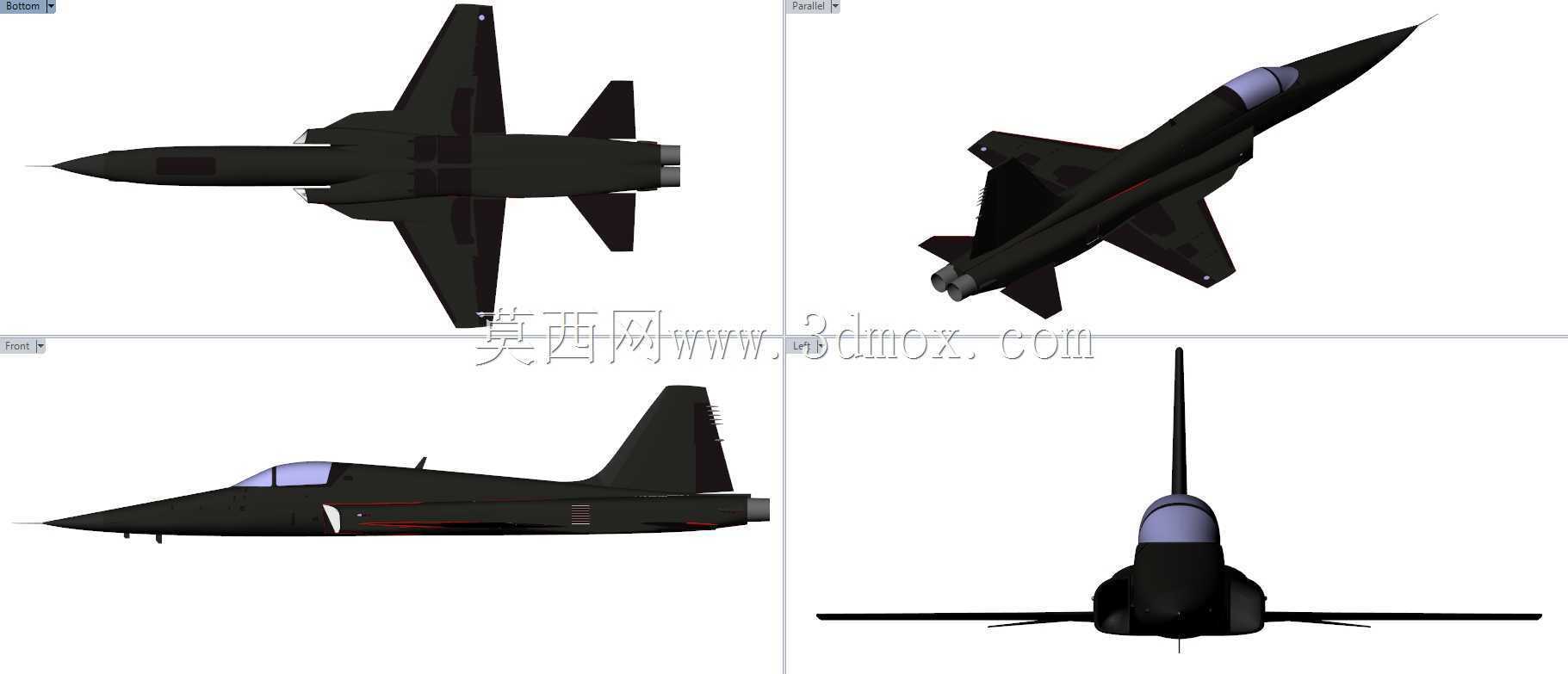

诺斯罗普F-5E虎II战斗机精细三维结构

　　该三维模型还原的F-5E虎II战机，作为轻型空优战术机型，其结构设计完全围绕前线短距起降、高机动制空作战的核心需求展开，建模过程中完整复现了实机的气动布局与结构边界，可直接用于航空装备教学、战术仿真推演、航空科普展陈等场景的结构展示环节。从气动外形设计来看，模型精准还原了该机扩大的前缘延伸翼面结构，这一设计是该机机动性能的核心来源，建模时严格遵循实机翼面与机身的融合角度，翼根处的延伸段从座舱侧下方平滑过渡至主翼前缘，既保证了大迎角飞行状态下的翼面气流附着特性，也为机身内部航电设备、燃油舱的布置预留了充足空间，主翼面积的参数匹配实机数据，翼展与机身长度的比例完全符合实机尺寸边界，在装配仿真场景中可直接适配机库、

　　停机坪等场景的尺寸校验需求。动力系统部分，模型还原了机身尾部的双发布局适配结构，对应实机搭载的小涵道比涡喷发动机安装位，进气道采用机身两侧半圆固定进气道设计，建模时保留了进气道内壁的平滑曲面特征，无多余的结构凸起，保证进气效率的仿真还原度，尾喷口的收敛段结构做了分件处理，可直观展示发动机推力调节对应的结构形态变化，机身尾部的减速伞舱、尾翼安定面的连接结构也做了精细化还原，垂尾的后掠角度、方向舵的偏转边界都与实机参数一致，平尾的安装位置与机身中轴线的夹角完全匹配实机的气动配平需求。航电与武器系统的结构还原上，模型保留了机头雷达舱的独立结构段，对应实机搭载的火控雷达安装空间，机头锥的曲面弧度严格匹配雷达罩的透波结构外形，

　　机身两侧的机炮安装位做了凹陷处理，还原M39机炮的炮口预留位置，机翼下的外挂点结构做了标准化接口还原，可适配副油箱、空空导弹、对地火箭弹等不同外挂载荷的装配仿真，机身内部的航电舱、燃油舱的分隔结构在剖面展示场景中可清晰呈现，前起落架采用双轮结构设计，主起落架的收放转轴位置、减震支柱的行程参数都与实机一致，可模拟起降过程中的起落架收放动作仿真。座舱部分的建模还原了串列双座？不，F-5E为单座座舱，模型准确还原了单座水泡形座舱盖的曲面结构，座舱盖的开启转轴位于后部，可模拟地面维护时的座舱盖开启状态，座舱内部的弹射座椅安装位、驾驶杆、仪表板的布局位置都做了占位还原，满足整体结构展示的精度需求，机身表面的蒙皮接缝、

　　口盖位置都按照实机的维护口盖分布做了刻线处理，机身侧面的减速板结构做了可动的铰接设计，可展示空中减速时的减速板张开状态。从实际应用角度，该模型可作为航空院校飞行器设计课程的结构案例，用于讲解轻型战斗机的气动布局选型、结构重量分配、起落架布局设计等知识点，也可融入空战仿真场景中作为实体目标，支撑战术动作推演、雷达反射截面仿真的基础模型使用，在航空科普展项中，该模型可配合剖面结构展示，向观众讲解二代机向三代机过渡阶段的轻型战机设计思路，即通过轻量化结构、高推重比动力、简化航电设计实现低成本、高出动率的前线作战需求，模型的整体外形尺寸严格匹配实机参数，在做1:1缩放的场景搭建时，可直接用于机场地勤作业仿真、机库调度模拟等场景的尺寸校验，无需额外调整比例参数。建模过程中对机身的重心位置做了匹配性设计，整机的重心位于主翼靠前位置，符合实机的静稳定气动布局设计特征，尾翼的配平力矩计算对应的结构位置完全准确，避免了气动仿真中出现的配平异常问题，机身的蒙皮厚度按照实机的薄壁结构特征做了等效处理，在做结构强度仿真演示时，可直观展示不同机动载荷下的机身受力分布特征。
