集成转向系统四旋翼飞行器结构设计

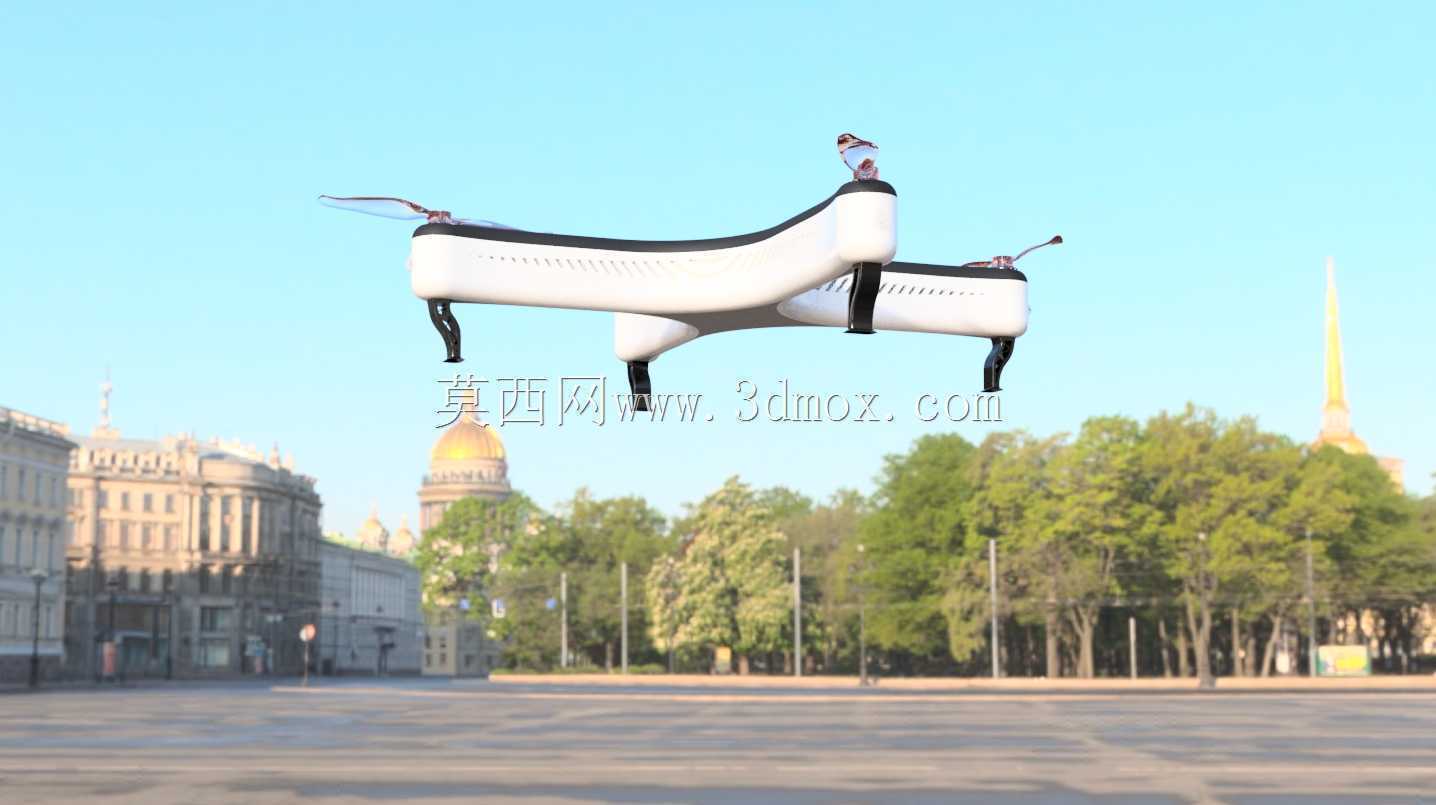

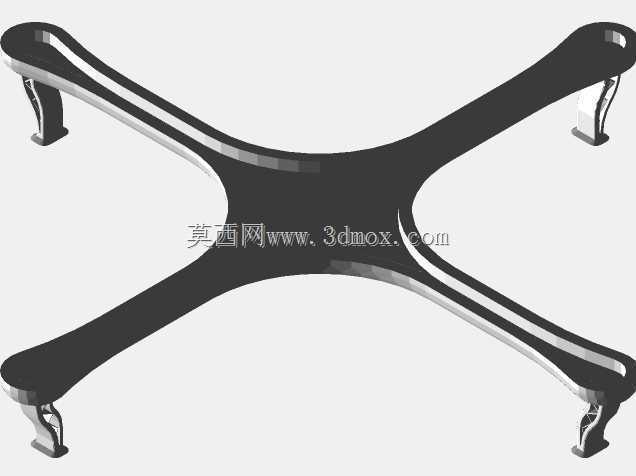

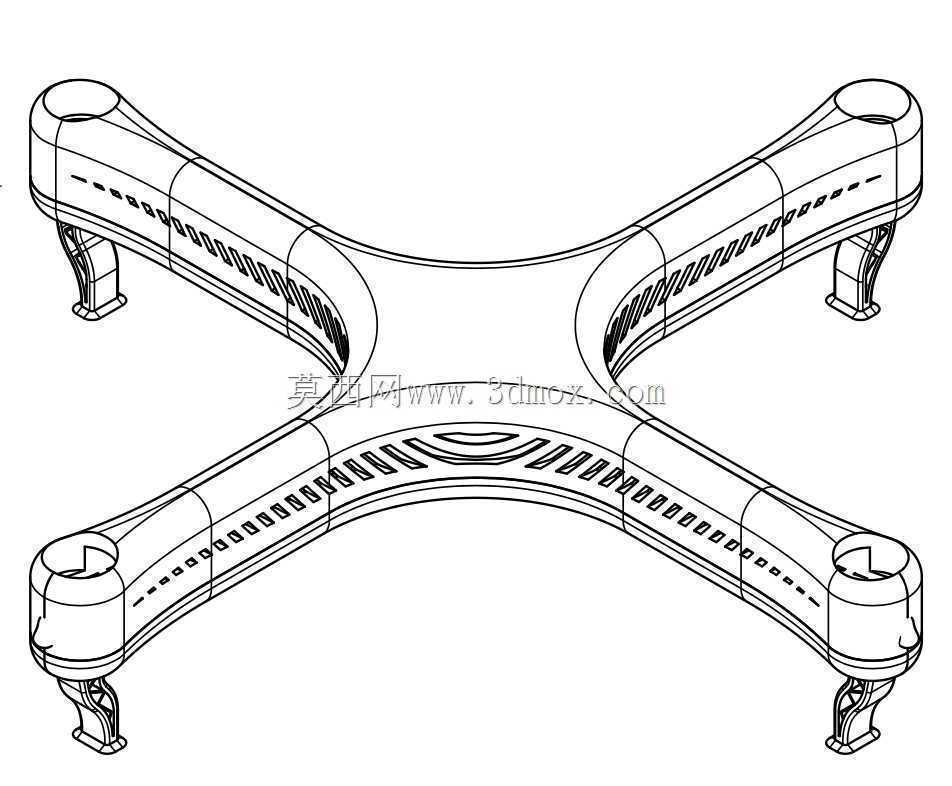

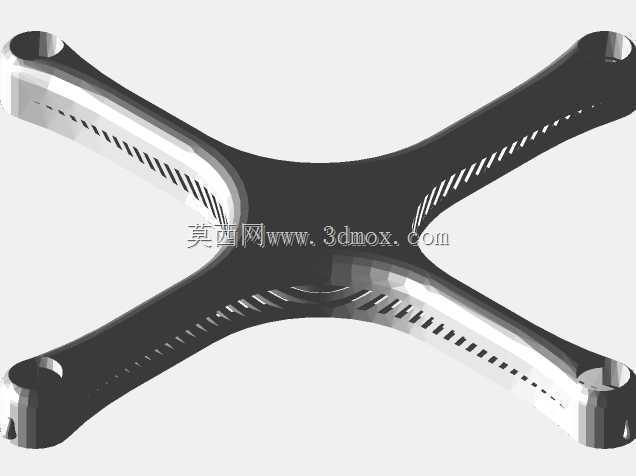

　　这款四旋翼飞行器的结构设计，核心围绕小型低空作业场景的实际使用需求展开，在常规四轴布局的基础上做了针对性的结构优化，适配航拍测绘、短途轻载投送、低空巡检等多个民用作业场景。从结构布局来看，整机采用X型旋翼排布，四个旋翼支臂与中央主体采用一体化流线型壳体设计，没有额外的外露拼接结构，既降低了低空飞行时的风阻系数，也减少了复杂环境下树枝、线缆等外物卡入结构缝隙的风险。中央主体区域预留了集中的安装空腔，可根据不同作业需求搭载飞控主板、电池组、图像传输模块、小型作业载荷等组件，空腔内部设置了多组标准化安装凸台与走线槽，所有电子元件的安装点位都做了限位设计，避免飞行过程中震动导致元件移位，同时走线槽的排布避开了旋翼转动的气流影响区域，

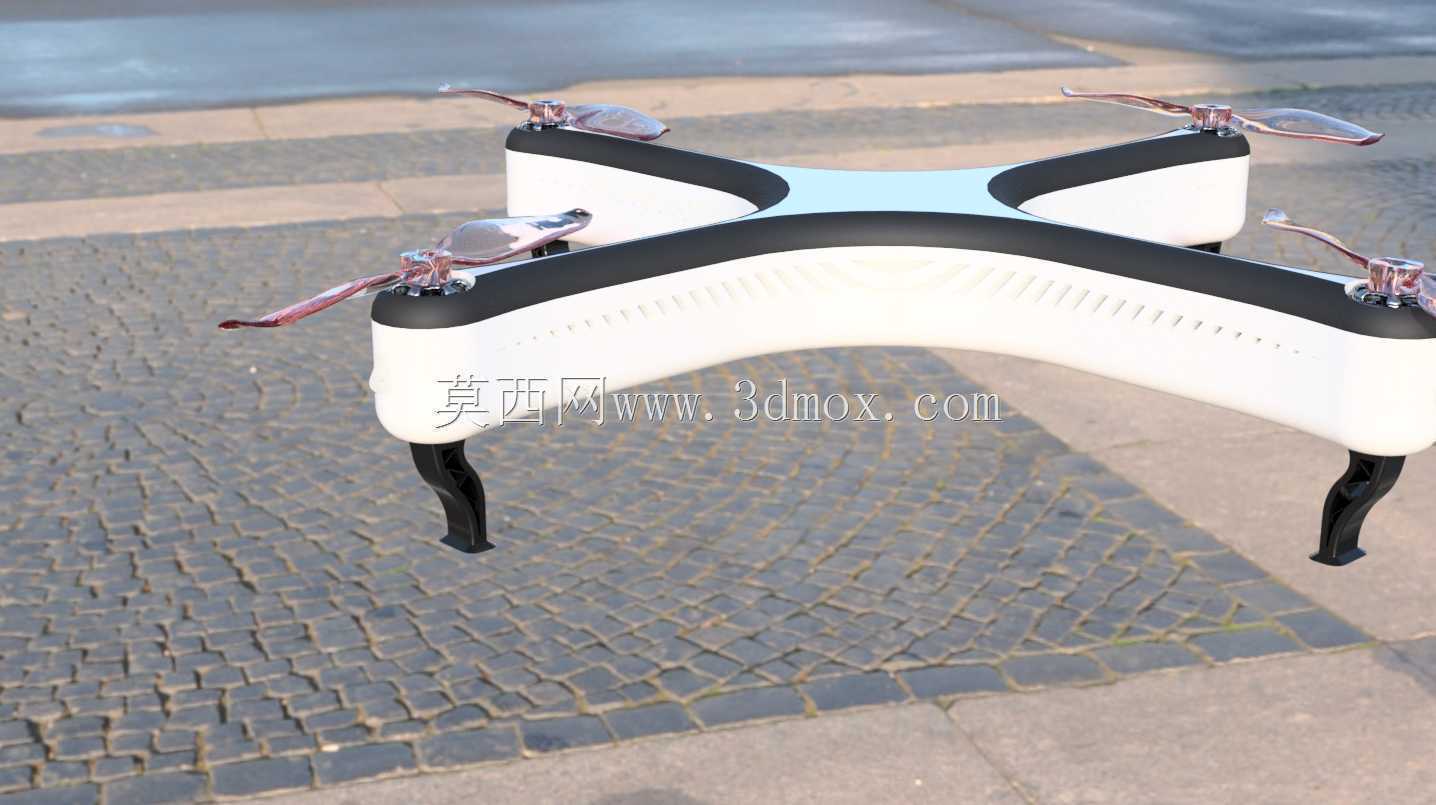

　　防止线材晃动干扰飞控传感器的采样精度。旋翼支臂的末端设置了电机安装座，安装座的定位孔位按照主流22系列无刷电机的安装尺寸设计，可直接适配对应规格的动力组件，支臂内部做了等强度的筋位补强，在保证支臂结构刚度的前提下尽可能降低壳体重量，避免飞行过程中支臂产生高频振动影响飞行稳定性。起落支撑结构采用与支臂一体化的软质包覆设计，没有采用额外加装的可拆卸脚架，这种设计一方面减少了整机的零件数量，降低装配复杂度，另一方面软质的支撑脚在降落接触地面时可以吸收大部分冲击能量，即使在不太平整的硬质地面降落，也能通过支撑脚的形变缓冲冲击力，避免机身内部的电子元件受到硬冲击损坏，同时支撑脚的外形做了弧形过渡，不会在飞行过程中产生额外的气动阻力。

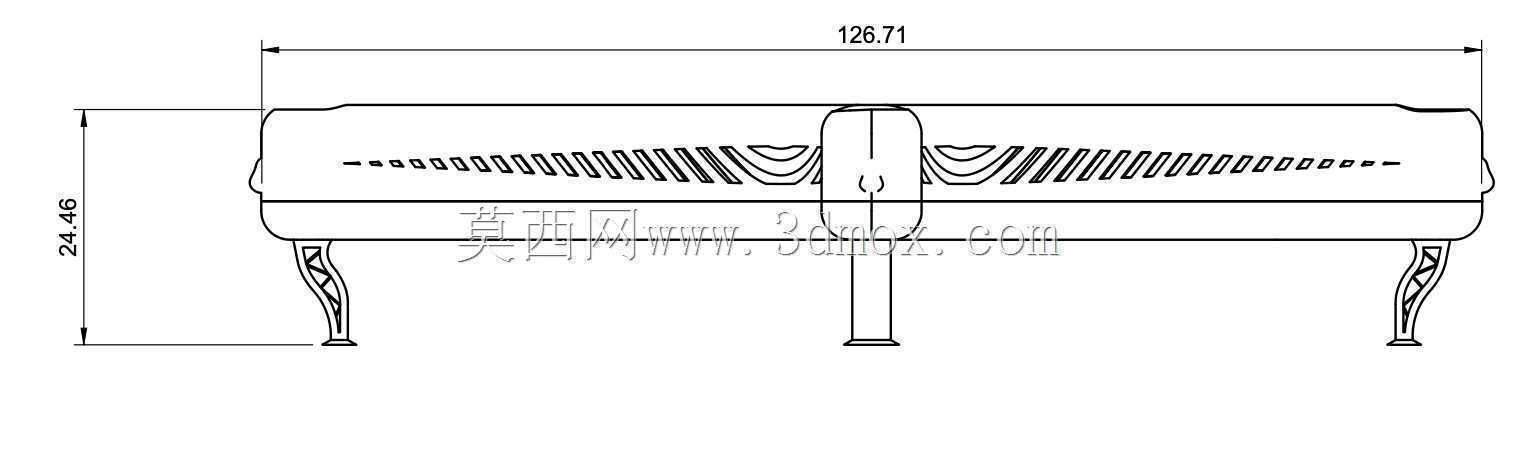

　　动力系统的布局上，四个旋翼的转动平面保持在同一水平高度，相邻旋翼的转向相反，抵消自旋力矩，中央空腔的重心位置设计在旋翼转动平面的正下方，保证飞行过程中的姿态自稳特性，即使遇到突发的气流扰动，也能通过重心的配平作用快速恢复稳定姿态。整机的外形尺寸控制在常规便携收纳的范围内，旋翼支臂的外端没有突出的尖锐结构，日常搬运转移时不会剐蹭操作人员，壳体的拼接缝隙都做了错位止口设计，日常户外作业时可以阻挡少量雨水、扬尘进入机身内部，适配小雨、多尘等复杂户外作业环境。从安装边界来看，中央载荷舱的可用安装空间可以容纳常规尺寸的3S锂电池与配套飞控组件，载荷安装面的固定孔位兼容通用的航拍云台、小型投放装置等外接设备，

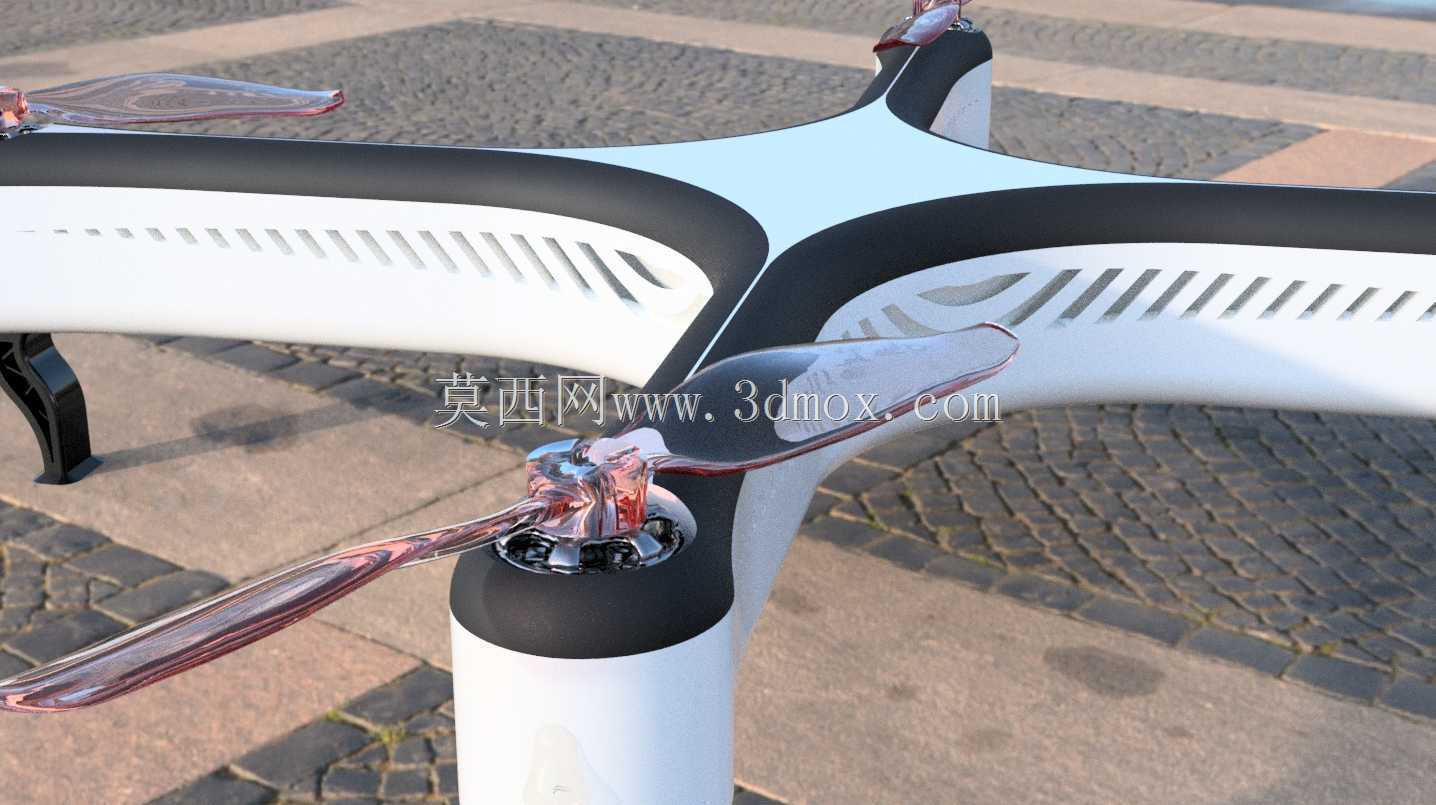

　　不需要额外做结构改装即可完成不同功能模块的快速换装。旋翼的安装座设置了快拆卡位，更换不同规格的螺旋桨时不需要额外工具即可完成拆装，日常外场作业时的维护效率更高。机身壳体的壁厚按照轻量化要求做了差异化设计，受力较大的电机安装位、支撑脚位置壁厚加厚，非受力的外覆盖区域做薄壁处理，在保证整体结构强度满足飞行载荷要求的前提下，尽可能降低整机的空机重量，提升有效载荷的携带能力。在气动设计上，机身表面的流线型曲面顺着旋翼下洗气流的方向做了导流处理，减少气流在机身表面形成的乱流，降低飞行过程中的动力损耗，同时也能减少气流流过机身产生的气动噪音，适配需要低噪音作业的场景。
