民用喷气式客机简化外形结构三维数模

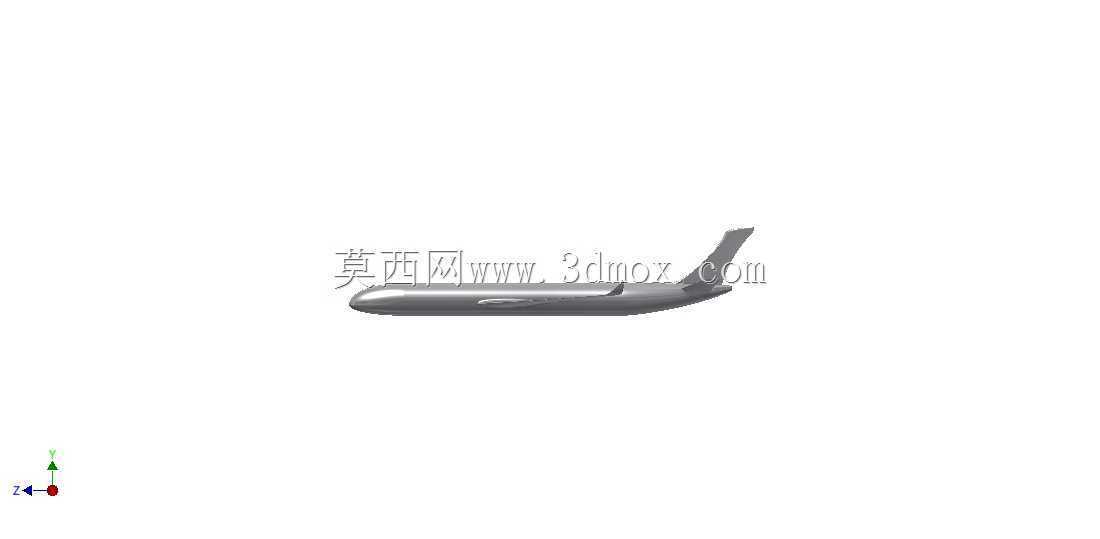

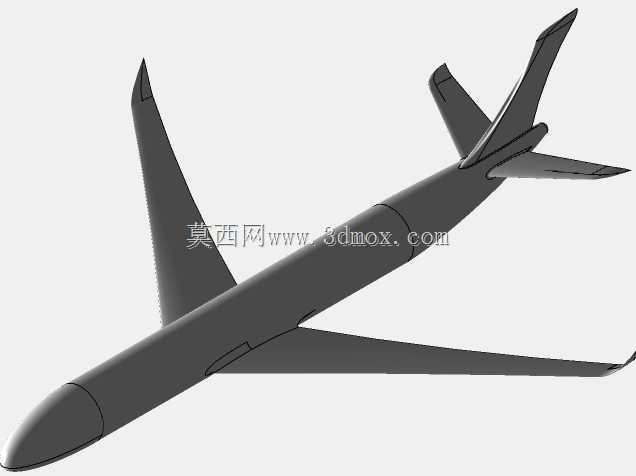

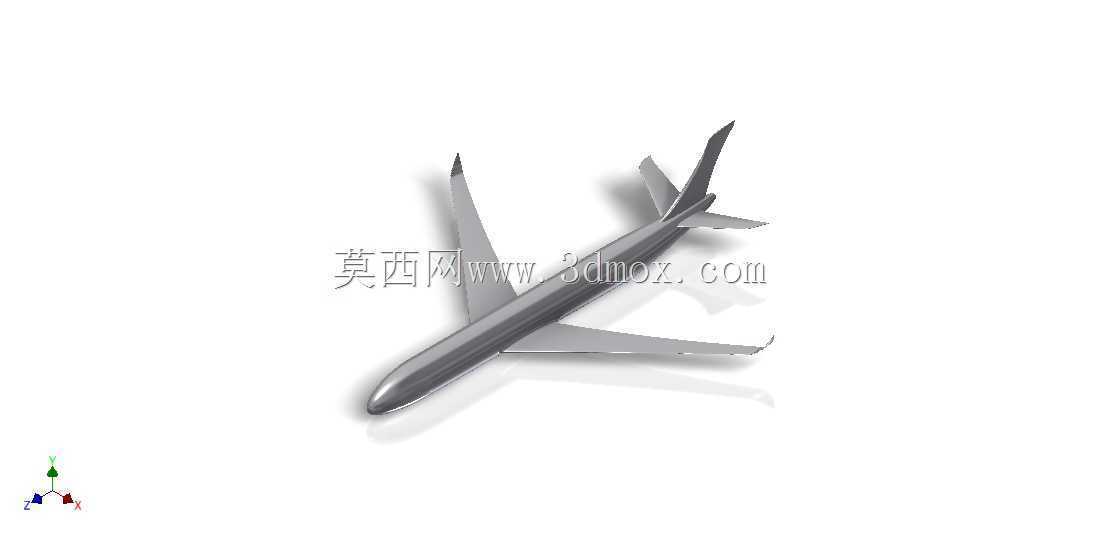

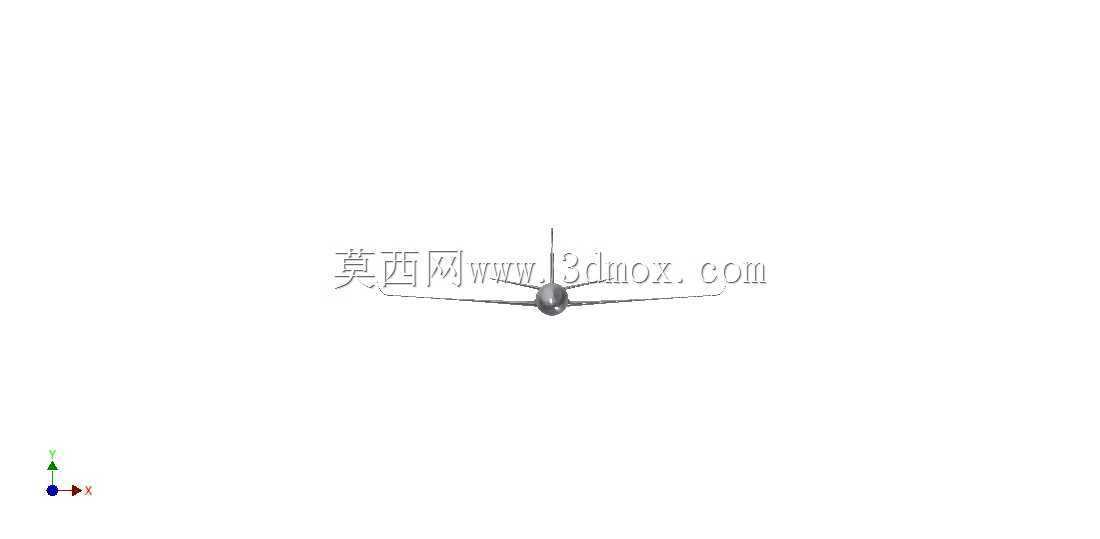

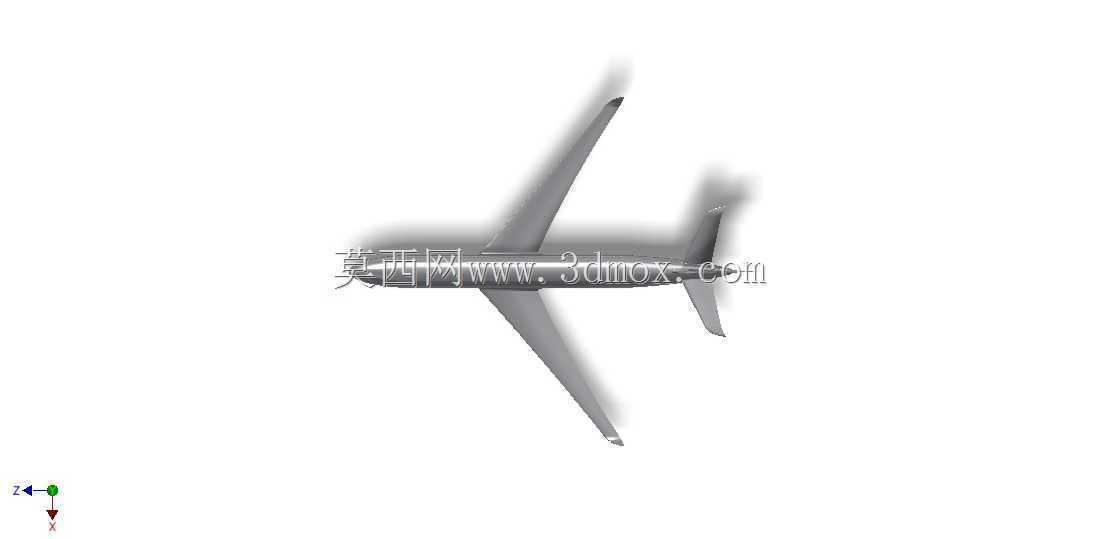

　　该三维数模还原了常规布局喷气式民航客机的核心外形结构，整体采用下单翼、翼下吊装动力舱、后掠翼加常规尾翼的经典民用运输类飞机布局，可用于航空类专业教学演示、结构原理展示、初级航空创意设计验证等场景。从结构设计逻辑来看，机身采用等直段加机头机尾收缩的旋成体构型，机头段按照雷达罩安装、驾驶舱视野需求做了曲面顺滑过渡，等直段截面为近似圆形的增压客舱典型截面，能够直观体现民用客机机身的截面设计逻辑，机尾段按照尾翼安装、APU舱布置的需求做了收窄处理，整体曲面连续性满足G2级顺滑要求，没有出现曲面褶皱、曲率突变的问题，符合气动外形设计的基本要求。机翼部分采用后掠翼设计，翼型选用适合高亚音速飞行的超临界翼型简化构型，机翼前缘后掠角、

　　展弦比参考主流窄体客机的参数范围设定，机翼与机身的连接段做了翼身融合过渡处理，能够降低翼根处的干扰阻力，机翼后缘预留了襟翼、副翼的安装分界位置，虽然是简化模型，但结构分界清晰，能够直观体现机翼操纵面的布置逻辑。尾翼部分采用垂直尾翼加水平尾翼的常规布局，垂尾后掠角度与机翼后掠角匹配，垂尾后缘预留方向舵安装位置，水平尾翼设置在垂尾根部下方，采用对称翼型，后缘预留升降舵安装分界，能够清晰展示尾翼的安定面与操纵面的结构划分。从安装边界与尺寸逻辑来看，模型整体尺寸比例严格参考真实窄体客机的长宽高比例设定，机身长度与翼展的比例约为1.1:1，机高（从地面到垂尾顶端）与机身直径的比例约为6:1，起落架位置按照前三点式布局设定，

　　前起落架位于机头后方约1/8机身长度位置，主起落架位于机翼根部下方、机身重心投影点后方，符合飞机地面停放的稳定性要求，各部件之间的安装间隙预留合理，没有出现部件干涉、穿模的问题。在实际应用场景中，该模型可作为航空科普教学的演示教具，帮助初学者理解民用客机的整体结构布局、各部件的功能划分；也可作为航空类三维建模练习的参考范例，帮助学习者掌握大尺寸曲面建模、翼型曲面构建、多部件装配定位的基础技巧；还可用于航空主题的创意设计场景，作为场景搭建、创意渲染的基础载体。设计过程中优先保证了整体外形的辨识度与结构比例的准确性，省略了内部管路、线缆、客舱内饰等非外形类细节，既降低了模型的复杂度，又保留了核心的结构特征，

　　能够满足多数非精密仿真类场景的使用需求。从结构功能特性来看，模型的各部件均为独立实体，可单独拆分查看，机翼与机身的连接位置、尾翼与机身的连接位置、起落架与机身的连接位置均做了贴合处理，能够直观展示各部件的安装位置与连接关系，机身曲面的构建采用了多截面放样加曲面修剪的建模逻辑，学习者可通过拆解该模型的建模步骤，掌握大曲率连续曲面的构建方法，理解航空外形设计中曲面顺滑度对气动性能的影响逻辑。
