MS3470规格法兰安装圆形电气连接器结构

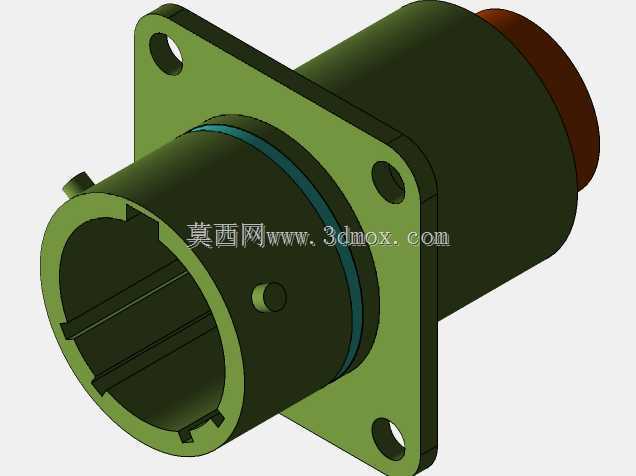

　　在军用航空、地面车载电子、工业测控设备的布线体系里，圆形电连接器始终是承担信号与小功率电力传输的核心互联部件，这类部件的可靠性直接决定整套设备在振动、温变、油污环境下的运行稳定性，MS3470系列的法兰式插座，正是针对面板固定安装场景开发的标准互联结构。从实际安装场景来看，这类连接器通常被固定在设备舱壁、仪器面板、机电单元的壳体上，作为设备内部线路与外部线缆对接的固定接口端，和配套的插头配合完成线路的快速插拔与可靠连接，避免线缆直接焊接在设备内部带来的检修、拆装难题。从结构设计逻辑来看，这款连接器采用方形法兰安装基座，法兰上预留三个均匀分布的安装通孔，可通过螺栓直接固定在设备面板的对应安装位上，安装时法兰与面板之间可加装密封垫片，

　　满足不同防护等级的装配需求；法兰与筒体衔接处做了圆弧过渡处理，避免应力集中导致的基座开裂，同时在筒体靠近法兰的位置设置了环形密封槽，可适配对应规格的密封圈，实现插头插座对接后的端面密封，阻挡水汽、粉尘进入对接端面。筒体部分采用阶梯式变径设计，靠近对接端的筒体直径略大，内部设置了对称的键槽结构，和插头壳体上的定位键配合，可实现插拔过程的周向防呆，避免插针插孔错位对接导致的接触件损伤；筒体内部预留了接触件安装腔，可根据实际使用需求适配不同芯数、不同载流规格的插针插孔组件，满足从低频信号到中等功率电力传输的不同场景需求。筒体尾部设置了环形台阶结构，可适配尾部附件，实现线缆与连接器衔接处的应力释放与密封防护，避免线缆弯折导致的内部导线断裂，

　　同时阻挡外部杂质从尾部进入连接器内部。对接端的壳体内部设置了卡扣定位结构，插头插入到位后可通过卡扣实现轴向锁紧，避免设备运行过程中的振动导致连接器松脱，同时在对接端面设置了定位销孔，进一步提升对接的定位精度，保证多芯接触件能够精准对位。从安装边界尺寸来看，这款连接器的法兰边长、筒体总长、安装孔中心距均严格遵循对应军标规范的尺寸要求，安装孔的孔径适配标准规格的固定螺栓，对接端的配合尺寸与同系列插头完全兼容，可直接替换同规格的现有产品，无需对设备面板的安装位做二次修改。在实际选型应用中，这类连接器常被用于航空电子设备的舱壁接口、装甲车辆的电气系统互联、工业重型设备的测控单元接线，能够承受高强度的振动冲击、宽范围的温度变化，在油污、

　　盐雾等恶劣环境下仍能保持稳定的接触性能。建模过程中，对法兰安装面的平面度、安装孔的位置度、对接端的同轴度都做了严格的尺寸约束，保证模型的尺寸参数完全符合实物的装配要求，结构工程师在做设备面板布局设计时，可直接调用该模型完成装配干涉检查、安装空间预留，无需重新测绘建模，能够大幅提升设计阶段的工作效率。同时模型还原了连接器的所有细节结构，包括筒体上的定位凸点、密封槽的尺寸、键槽的位置与宽度，能够完全满足虚拟装配、布线仿真的使用需求，帮助设计人员提前发现装配过程中可能存在的空间干涉、对接错位等问题，减少实物打样阶段的修改成本。
