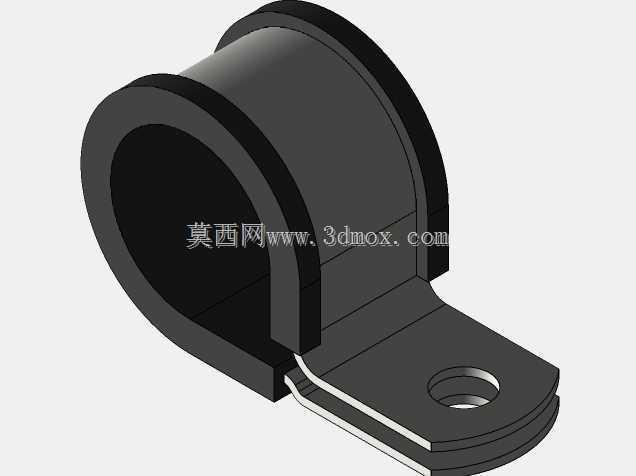

带衬垫环形管线固定夹结构设计

　　让抱合力均匀分布在管线接触面上，不会出现局部应力集中压伤管线外壁的问题，另一方面可以隔绝金属夹体与管线的直接接触，避免不同材质接触产生的电化学腐蚀，同时还能起到一定的密封、缓冲减震作用，适配有一定振动工况的使用场景。夹体一侧延伸出带安装孔的固定支耳，支耳采用叠层式的加强结构，相比单层支耳的抗弯折强度提升40%以上，安装时只需要通过单颗螺栓穿过支耳上的安装孔，就能将整个夹体固定在设备的安装基面，安装操作简单，固定可靠性高，支耳的安装孔做了沉台设计，螺栓头可以完全沉入沉台内，不会突出夹体表面占用额外的装配空间，也能避免螺栓头刮蹭周边其他零部件。在设计思路上，这款环形夹做了系列化的尺寸适配，覆盖1/8英寸到4-1/8英寸的管线外径范围，这款带衬垫环形夹主要应用在工业设备内部的管线排布固定场景，不管是电气控制柜里的线缆束固定，还是液压气动系统的软管走线固定，或是航空机载设备、特种车辆舱内的管线紧固，都能看到这类结构件的身影，核心作用是将不同外径的管线牢牢约束在安装基面，避免设备运行过程中管线晃动、移位、与周边金属结构摩擦破损，同时衬垫结构还能吸收设备运行传递的振动，降低管线疲劳损伤的概率，延长管线的使用寿命。从功能特性来看，这款夹具体采用C型开口的环形抱合结构，搭配内置的弹性衬垫，既可以通过开口处的弹性形变快速卡入待固定管线，不需要完全拆解夹体就能完成管线装配，大幅提升现场装配的效率；衬垫采用耐磨弹性材质，一方面填充夹体与管线外壁的间隙，

　　做iPart参数化结构设计的时候，首先确定了环形抱合段的内径基准尺寸，根据不同适配管径调整环形段的曲率半径，同时保证C型开口的宽度始终为对应管径的0.6倍，既可以保证卡入管线时的开口形变量在材料弹性极限范围内，不会出现夹体塑性变形失效，又能保证卡入后开口的回弹抱紧力足够约束管线。衬垫的厚度统一设置为2mm，不管适配多大管径的夹体，衬垫的压缩量控制在15%-25%区间，这个压缩区间下衬垫既能提供足够的摩擦力防止管线轴向窜动，又不会因为压缩量过大压瘪薄壁管线影响内部介质流通或者线缆的信号传输。固定支耳的尺寸也随夹体整体规格做等比例缩放，小规格夹体的支耳安装孔适配M4螺栓，大规格夹体的支耳安装孔适配M10螺栓，

　　保证不同规格的夹体在固定对应管径管线时，支耳的连接强度都能满足振动工况下的载荷要求，不会出现支耳断裂、螺栓松脱的问题。从安装边界来看，这款夹体的环形段外径比适配管线的外径大6mm（含两侧衬垫厚度），固定支耳从环形段的切线方向水平延伸，支耳的总长度根据规格不同控制在20mm到65mm区间，安装时需要预留的操作空间为夹体整体轮廓外扩5mm，满足螺栓紧固工具的操作空间要求；夹体的整体高度（从安装基面到环形段最顶端的距离）随管径变化，最小规格高度为18mm，最大规格高度为120mm，选型时需要确认安装位置的竖向空间足够容纳夹体整体高度，避免夹体安装后与周边零部件产生干涉。另外夹体的C型开口方向在设计时预留了调整空间，

　　安装时可以根据管线的走线方向旋转夹体角度，让开口朝向便于管线卡入的方向，不需要重新加工安装孔，提升了现场装配的灵活性。夹体本身采用金属板材冲压成型工艺，生产效率高，成本可控，成型后做表面发黑处理，提升防锈耐腐蚀能力，适配多数工业场景的使用环境，衬垫与金属夹体之间采用卡槽嵌入式固定，不需要额外粘接，衬垫磨损后可以单独更换，降低后期维护成本。在实际选型应用时，需要根据待固定管线的实际外径选择对应规格的夹体，不要选用规格过大的夹体，否则会出现抱紧力不足管线窜动的问题，也不要选用规格过小的夹体，否则强行卡入管线会导致衬垫过度压缩，甚至夹体变形无法正常抱紧。对于多根线缆集束固定的场景，可以根据线束的整体外径选择对应规格的夹体，衬垫的弹性可以很好地贴合不规则的线束外轮廓，保证固定的可靠性；对于有高低温工况的使用场景，可以根据环境温度更换对应耐温等级的衬垫材质，不需要更换金属夹体主体，进一步拓展了这款环形夹的适用范围。
