微型燃气轮机燃烧室结构设计方案

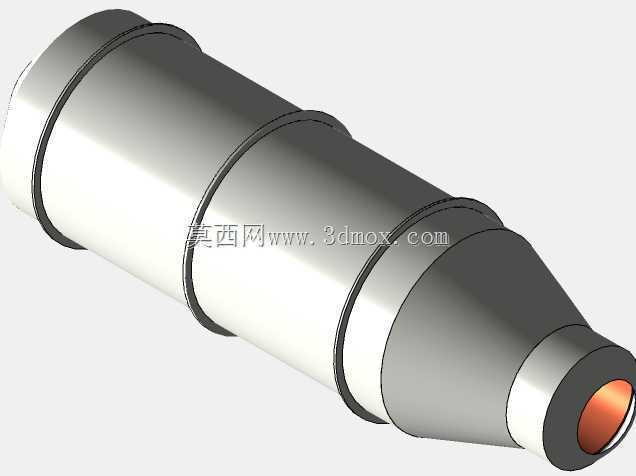

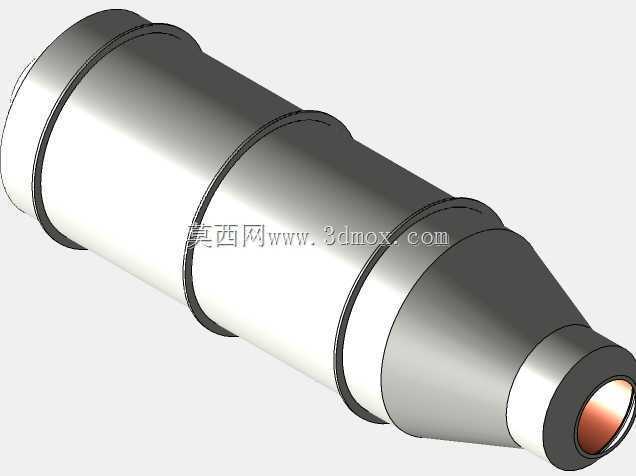

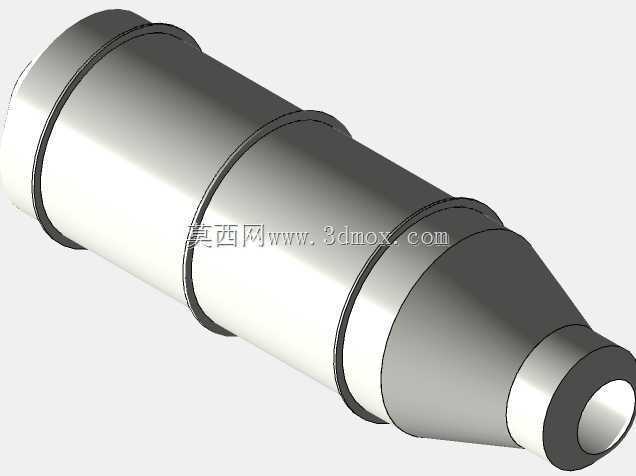

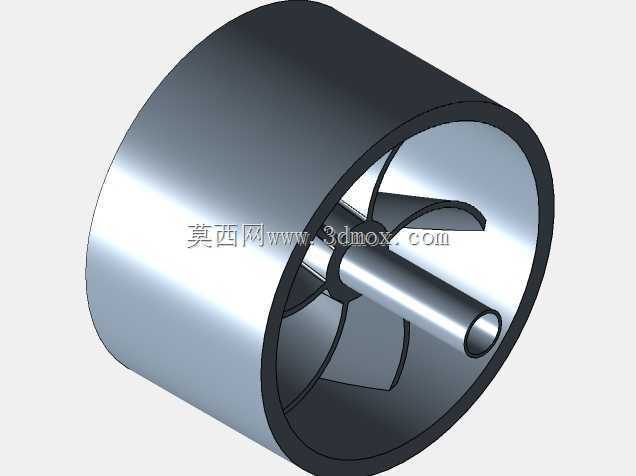

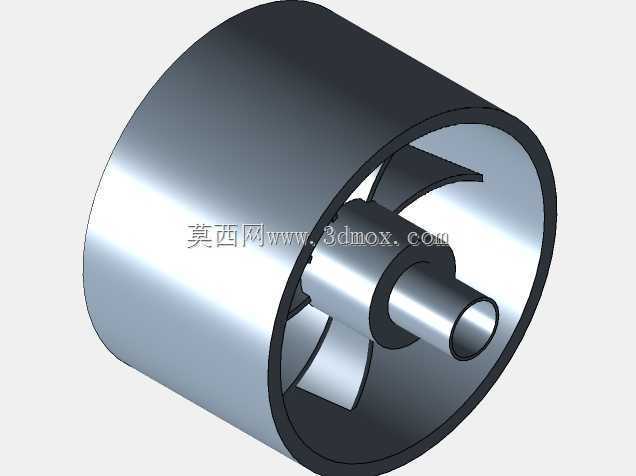

　　在分布式供能、小型移动动力、微型涡轮发电等场景中，燃烧室作为燃气轮机的核心热力部件，直接决定整套动力单元的燃烧效率、运行稳定性与排放表现。本次呈现的微型燃气轮机燃烧室结构，采用分段式筒形构型，整体沿气流轴向分为进气段、掺混燃烧段、收敛喷口段三个核心功能区，各段通过环形凸缘实现轴向定位，可直接与上游压气机出气端、下游涡轮进气端通过法兰结构对接，安装边界适配主流10kW级微型燃气轮机的整机布局，轴向总长与最大外径的比例控制在3.2:1，既保证足够的燃烧反应停留空间，又不会过度占用整机轴向尺寸，适配小型动力单元紧凑化的布局需求。

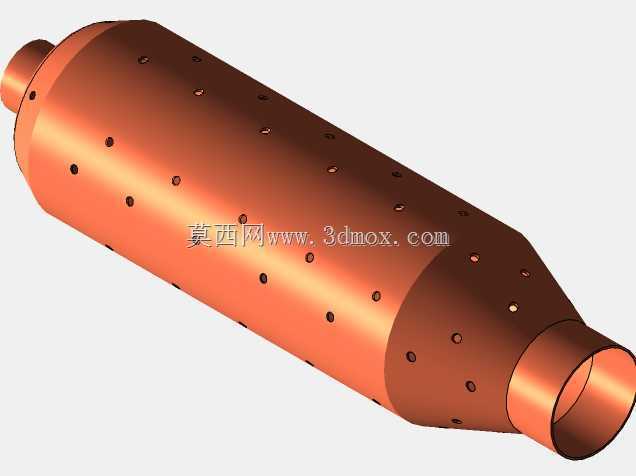

　　从功能实现逻辑来看，进气段采用等直径直筒结构，内壁做光滑过渡处理，可将压气机输出的高压空气以较低的流阻导入腔体内部，筒壁预留的多组环形安装槽可用于固定火焰筒、点火电嘴与燃料喷嘴，避免额外设置焊接支架带来的热应力集中问题。掺混燃烧段采用阶梯式变径设计，每段变径位置设置环形挡边，一方面可在腔体内形成局部低速回流区，让燃料与空气在该区域充分掺混，保证点火成功率与燃烧稳定性，避免低负荷工况下出现熄火问题；另一方面阶梯结构可提升筒体整体的结构刚度，在高温工作环境下减少热变形量，延长部件使用寿命。收敛喷口段采用大角度锥面收敛设计，出口端做圆弧过渡处理，可将燃烧产生的高温高压燃气以均匀的流场导入下游涡轮导叶，减少出口气流的湍流损失，提升涡轮端的能量利用效率，喷口端面的环形定位止口可保证与涡轮进气壳体的同轴度，避免安装偏差带来的气流偏磨问题。

　　设计过程中针对微型燃烧室的常见痛点做了针对性优化：首先是筒体壁厚采用等强度设计，燃烧高温区壁厚较进气段减薄15%，既降低整体重量，又可减少热传导带来的外壁温升，避免外部附件出现过热损坏；其次是各段连接位置均采用圆角过渡，不存在直角应力集中区域，在高温高压工况下的结构安全系数可达到2.5以上，满足长期连续运行的强度要求；另外整体结构采用分体式装配设计，各段可单独加工后通过止口拼接，无需复杂的一体铸造工艺，加工难度低，后期维护时可单独更换烧蚀严重的段体，降低全生命周期的使用成本。

　　从实际应用适配性来看，该燃烧室结构可兼容气体燃料与液体燃料的喷嘴安装，进气段的预留安装位可根据燃料类型更换对应的喷嘴组件，无需改动主体筒体结构，可适配不同燃料供应条件的应用场景，比如偏远地区的柴油燃料微型发电单元、工业园区的天然气分布式供能单元、小型车载移动动力站等。流道设计上充分考虑了微型燃气轮机的空气流量特性，在额定工况下的流阻损失控制在5%以内，燃烧组织可实现过量空气系数3.5-5区间的稳定燃烧，出口温度场不均匀度低于15%，可有效降低下游涡轮叶片的热冲击，提升涡轮部件的使用寿命。

　　建模过程中对所有安装配合面均做了公差适配设计，止口配合采用H7/h6的间隙配合公差，既保证装配时的同轴度要求，又可抵消高温工作状态下的热膨胀量，避免出现热态卡滞问题。筒体外部的多道环形凸筋除了实现分段定位功能外，还可作为散热肋片使用，在运行过程中通过外部流动的冷却空气带走部分壁面热量，将壁面最高温度控制在材料允许的工作范围内，无需额外设置复杂的冷却气膜结构，简化了整体设计复杂度，降低了加工制造成本。
