四旋翼FPV穿越机机架结构设计方案

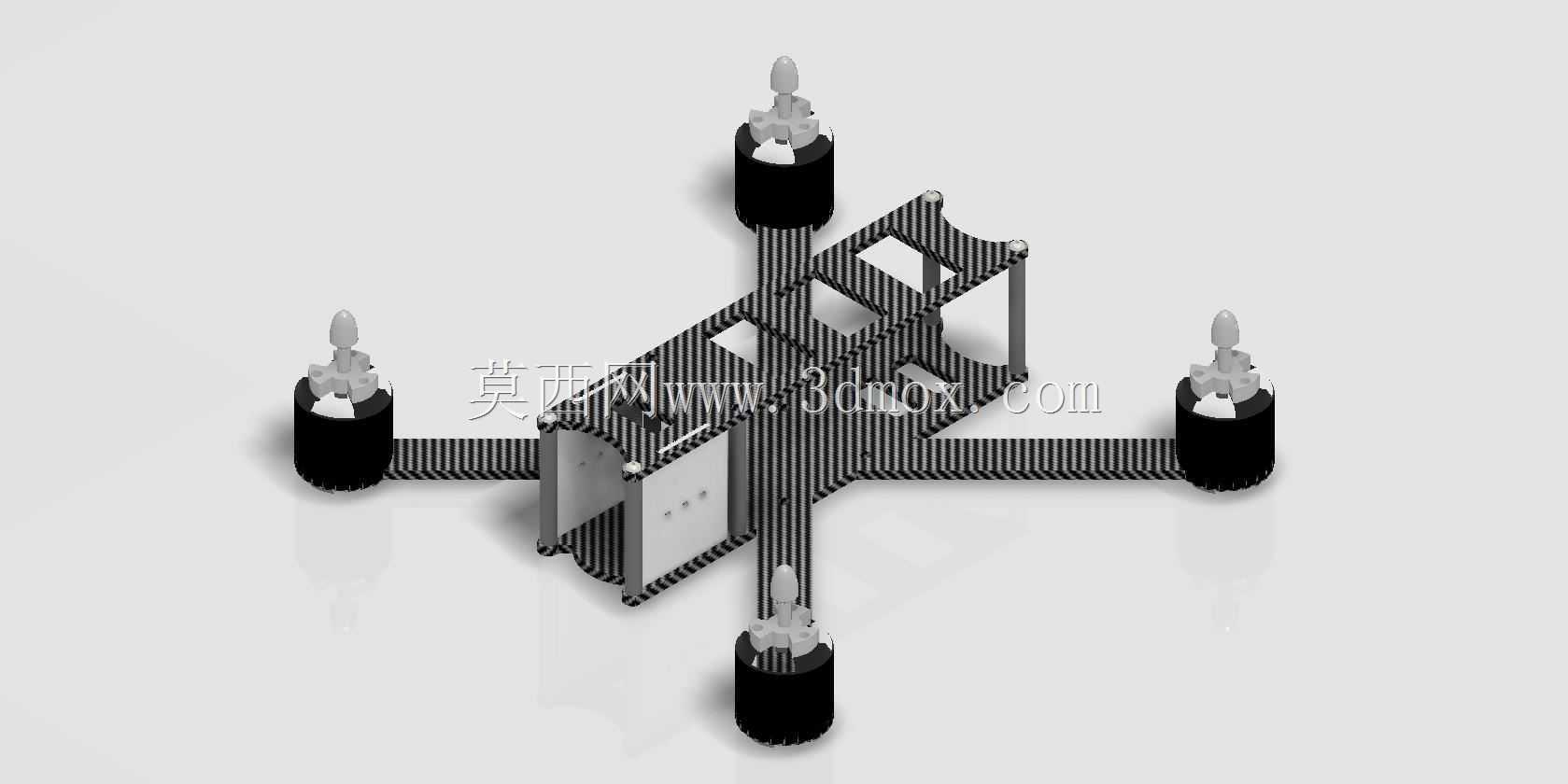

　　这套四旋翼FPV飞行器的机架结构，核心围绕第一视角飞行的实际使用需求展开设计，区别于普通航拍无人机的稳优先设计逻辑，整体结构更侧重抗冲击性、轻量化与动力布局的匹配度。从实际应用场景来看，这类结构主要适配户外竞速穿越、低空侦查作业、狭小空间巡检类的飞行任务，机架的四个机臂采用等轴距X型布局，机臂末端预留的无刷电机安装位，可直接适配标准规格的外转子无刷电机，安装孔位匹配市面上主流的22系列、23系列穿越机电机，安装面做了下沉式限位设计，能避免电机安装时出现偏位，保证动力输出轴与机臂平面的垂直度，减少飞行过程中的动力损耗与异常震动。

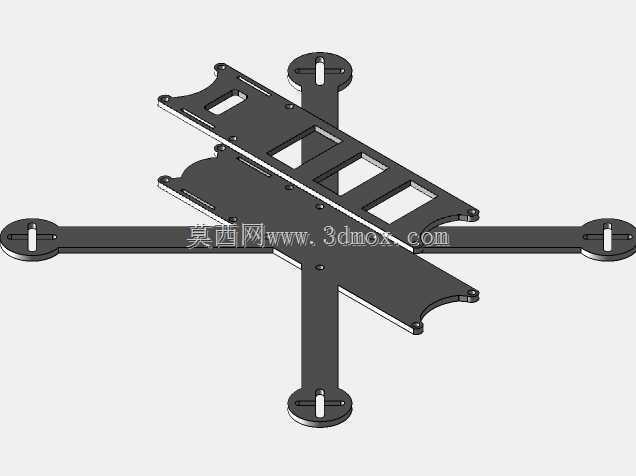

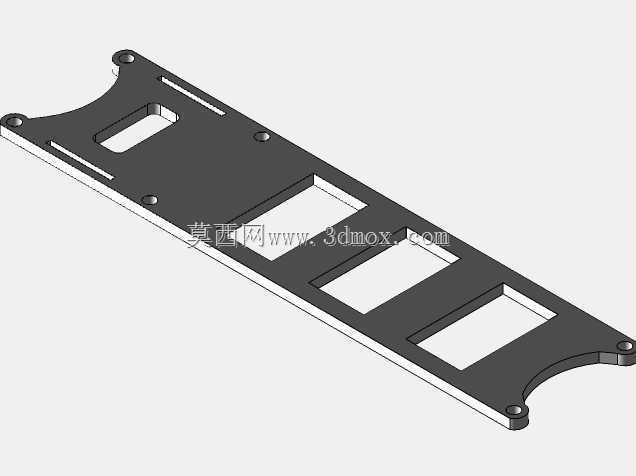

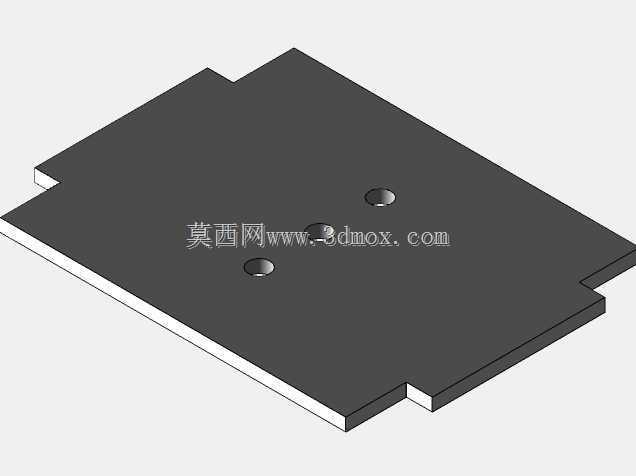

　　机臂与中心板的连接采用一体化碳板拼接结构，没有采用额外的金属转接件，一方面能降低整机的起飞重量，另一方面拼接处的咬合结构能分散机臂受到的冲击载荷，当飞行过程中出现意外撞击时，应力会沿着机臂的碳纤维纹理方向传导到中心板的加强筋位置，避免机臂根部直接断裂。中心板区域做了分层镂空设计，上层板预留了飞控、电调、图传模块的安装螺柱孔位，孔位间距兼容标准的30.5*30.5mm飞控安装规格，下层板预留了电池绑带的穿槽，穿槽边缘做了圆角打磨处理，避免飞行过程中绑带被碳板边缘割损，同时中心板的侧边预留了接收机天线、图传天线的固定卡位，能让天线保持垂直向下的舒展状态，减少信号被碳板遮挡的概率。

　　从安装边界来看，整机的机臂长度控制在合理范围内，适配5英寸规格的螺旋桨，桨叶转动时不会与中心板上的外接设备产生干涉，机臂末端的电机安装座高度做了抬升设计，能让桨叶平面与中心板平面保持足够的安全距离，即使飞行过程中出现小幅形变，桨叶也不会刮碰到中心板上的线材或者电子元件。机架的整体重心设计落在中心板的几何中心位置，电池安装位刚好处于重心点的正下方，能减少飞行过程中的重心偏移，降低飞控的校准难度，提升飞行时的操控跟手度。

　　结构设计上还考虑了日常维护的便捷性，所有拼接位置的固定螺丝都采用统一规格的内六角螺丝，日常拆装更换损坏的机臂时不需要准备多种规格的工具，中心板上的电子设备安装位都预留了足够的走线空间，电调的信号线可以直接沿着机臂内侧的走线槽布置到飞控位置，避免线材外露被桨叶打到。机架的顶板做了局部的加强凸起，能在正面撞击时吸收部分冲击能量，保护内部的飞控与图传模块，四个机臂的末端都做了圆弧收边处理，没有尖锐的棱角，既能减少飞行过程中的风阻，也能在炸机时降低对周边物体的磕碰损伤。

　　针对FPV飞行常见的炸机场景，这套结构的机臂采用了等强度设计，靠近中心板的位置截面厚度更大，往电机安装位方向逐渐收窄，在保证结构强度的前提下尽可能降低不必要的重量，机臂与中心板的连接位置没有采用胶粘固定，完全靠螺丝锁紧与结构咬合，损坏后可以单独更换单个机臂，不需要替换整个机架，降低后期的使用成本。中心板的分层间距设置合理，上下板之间的空间足够容纳常用的分电板、电容等额外电子元件，不会出现元件挤压导致的短路风险，电池绑带槽的宽度适配20mm宽度的防滑绑带，能固定不同容量的4S、6S航模锂电池，满足不同续航需求的飞行场景。
