适配DJI FPV的免胶组合壁挂固定结构

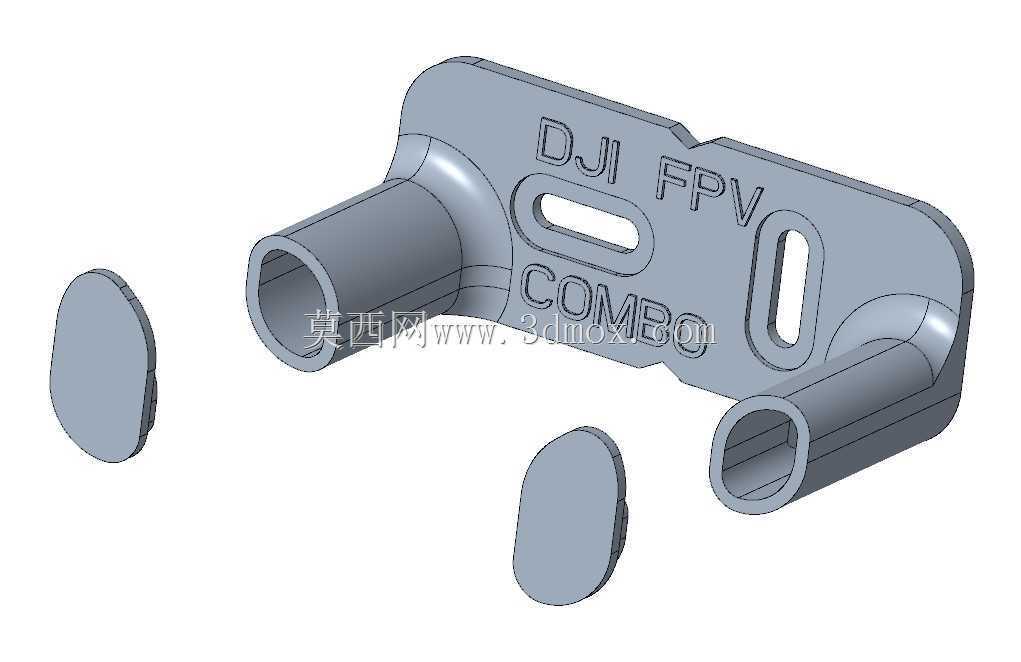

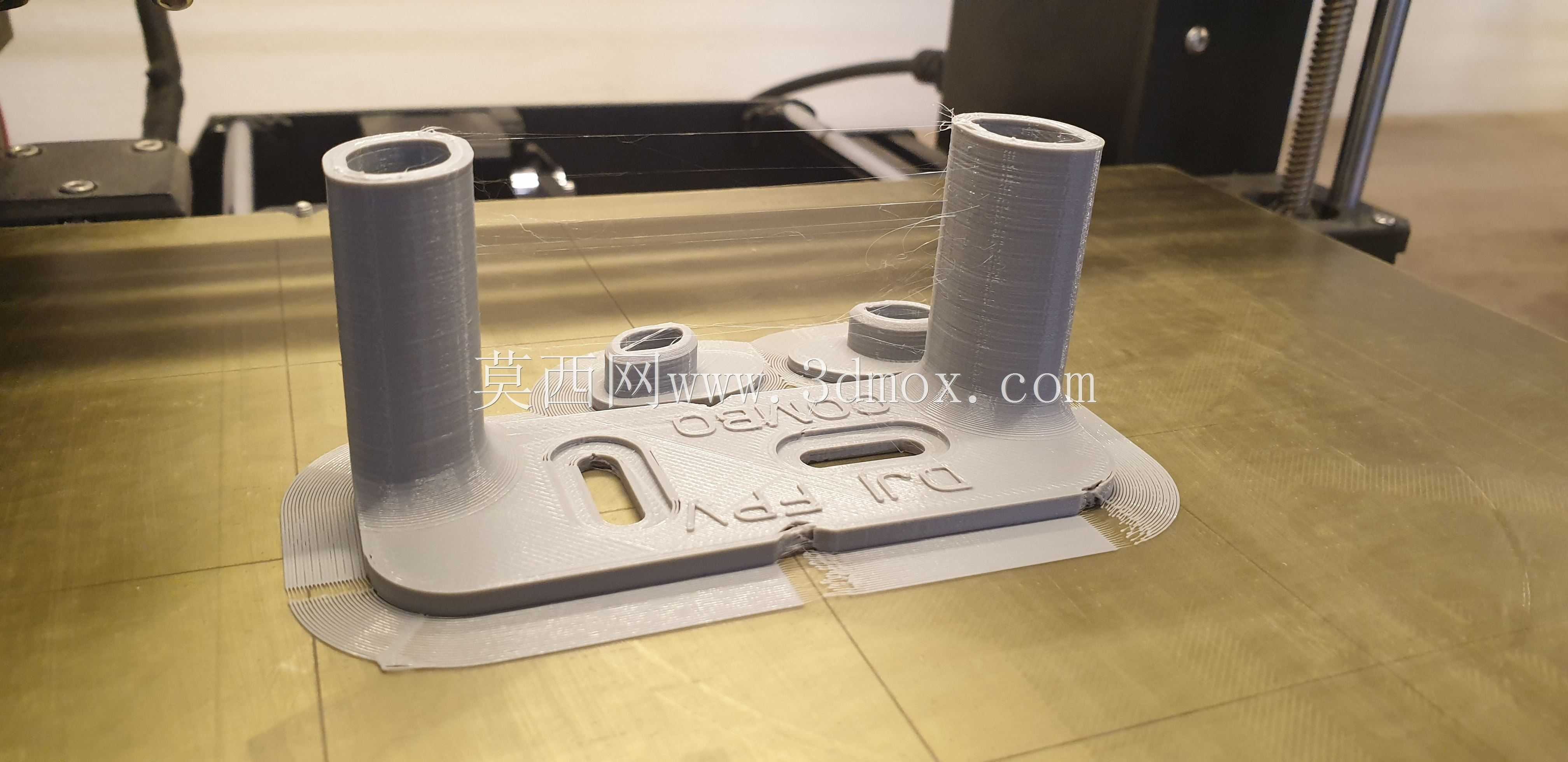

　　这套壁挂固定结构主要面向FPV穿越机玩家的室内收纳场景，解决日常飞行结束后设备随意摆放造成的积灰、磕碰、桨叶形变等实际问题，尤其适合工作室、个人玩家桌面旁墙面、展示区墙面的固定安装需求，安装完成后可将整套DJI FPV设备稳妥挂置，不占用桌面操作空间，拿取时无需额外解锁卡扣，抬手即可取下设备外出飞行。整套结构仅需打印三个独立零件，拆分打印的逻辑完全围绕FDM3D打印的工艺特性设计，所有零件均无需添加支撑即可完成打印，避免了支撑拆除后留下的表面毛刺、尺寸偏差问题，打印完成后仅需简单去除打印底座即可进入装配环节，无需额外的砂纸打磨、表面处理工序。其中带螺钉孔的板件作为墙面固定基座，设计时提前预留了适配常规自攻螺钉、膨胀管的安装孔位，

　　孔位周边做了局部加厚处理，避免螺钉锁紧时造成塑料件开裂，基座与墙面贴合的一侧做了0.2mm的微凹处理，可抵消墙面不平整带来的安装间隙，保证基座贴墙后无晃动余量。左右两个盖件与基座的配合公差经过反复调试，单边预留0.15mm的装配间隙，装配时依靠塑料件自身的微量弹性即可卡入到位，完全不需要额外涂抹胶水辅助固定，后期如果需要拆卸调整位置，也可以直接撬开卡合结构，不会造成零件断裂损坏。设计时充分考虑了DJI FPV设备的外形轮廓，挂置位的弧度完全匹配机身底部的曲面造型，设备挂入后不会出现局部应力集中的问题，长时间挂置也不会造成机身外壳形变，同时预留了足够的桨叶避让空间，挂置状态下桨叶不会与墙面、支架结构发生剐蹭，

　　避免桨叶出现细微形变影响后续飞行的动平衡。安装边界方面，整套结构贴墙安装后的突出厚度控制在65mm以内，不会过多占用室内通行空间，横向安装宽度控制在180mm，纵向高度120mm，常规的墙面空白区域均可安装，螺钉孔位的间距设置为120mm，适配市面上常见的墙面固定件规格，安装时仅需在墙面打好两个对应孔位，打入膨胀管后锁紧基座即可完成固定，整个安装过程不超过十分钟。结构的卡合位置做了1.5mm的倒扣量，既保证了设备挂置后的固定可靠性，不会因为轻微碰撞导致设备滑落，又不会因为卡接过紧造成拿取困难，日常使用时单手握持机身向上抬起即可脱离支架，放回时对准卡位轻轻下压即可卡稳。零件的壁厚统一设置为2.5mm，

　　在保证结构强度足够承受整套DJI FPV设备重量的前提下，尽可能减少打印耗材的用量，常规PLA耗材打印即可满足日常使用强度需求，如果是在潮湿、温差较大的环境使用，也可以选用PETG耗材打印，结构本身不需要做额外的强度优化。考虑到不同玩家的安装需求，基座的螺钉孔设计为沉头结构，螺钉锁紧后钉头完全埋入塑料件内部，不会突出表面影响左右盖件的装配，也不会刮蹭到挂置的设备外壳。整套结构没有多余的装饰性设计，所有造型特征均为功能服务，没有冗余的突出结构，避免日常走动时磕碰造成结构损坏，整体外观简洁，安装在墙面后不会显得突兀，既可以作为日常收纳的实用结构，也可以作为设备展示的固定支架，适配家庭、工作室、线下体验店等多种场景的使用需求。
