带散热鳍片结构的气动执行气缸

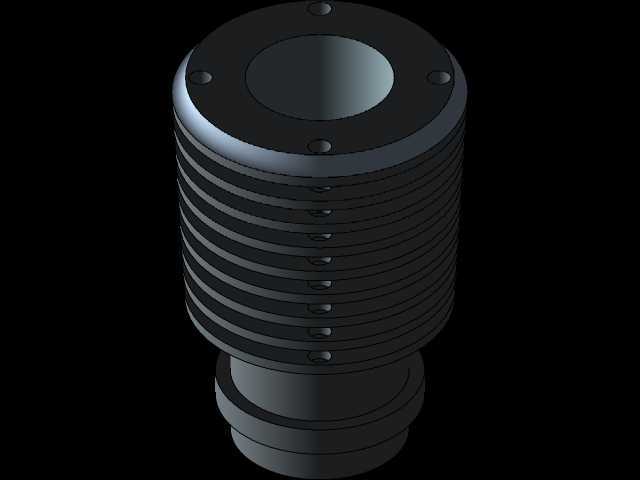

　　这款带散热鳍片结构的气动执行元件，主要面向中高频往复动作的气动回路场景，在自动化装配线的工件推送、工装夹具的夹紧松开、小型冲压设备的动力输出工位都能适配，相比常规光滑外壁的气缸，它的鳍片结构能把连续往复动作产生的压缩热快速散出，避免缸内密封件因为长期高温出现过早老化，延长密封件的更换周期，减少设备停机维护的频次。从结构设计逻辑来看，整个缸体采用一体化的圆柱体布局，上端的端盖通过圆周均布的内六角螺钉与缸体锁紧，端盖中心预留了活塞杆的伸出通孔，端盖与缸体的贴合面做了止口定位，能保证装配时的同轴度误差控制在0.02mm以内，避免活塞杆动作时出现偏磨。

　　缸体外壁的环形散热鳍片不是等间距排布，靠近上下气口的位置鳍片间距稍大，中间往复动作摩擦生热最多的区域鳍片密度更高，这种非等距的排布既保证了整体散热面积比同规格光滑缸体提升40%以上，也不会因为鳍片过密导致加工时刀具振颤，影响外壁的尺寸精度。下端的连接部位做了阶梯轴式的安装接口，可以直接适配标准的气缸安装法兰或者脚架，不需要额外做转接件，安装边界上，整个缸体的最大外径由散热鳍片的外圆决定，设计选型时要注意预留至少5mm的周边间隙，保证空气能在鳍片之间形成对流，不要把缸体紧贴在设备钣金或者其他热源旁边，否则会大幅削弱散热效果。

　　从功能特性来说，这款气缸采用双作用气路设计，上下两个气口分别接入换向阀的两个输出端，通过压缩空气的压差推动活塞做直线往复运动，活塞上的导向环采用填充PTFE材质，本身具备自润滑特性，不需要频繁添加润滑脂就能保证动作顺畅，缸筒内壁的粗糙度控制在Ra0.8以内，能降低活塞运动时的摩擦阻力，减少不必要的气源损耗。在实际选型应用时，要注意核对安装接口的螺纹规格与现有气路接头匹配，活塞杆的伸出长度要符合工位的行程需求，不要超行程使用，否则会导致活塞撞击端盖，损坏内部的缓冲结构。

　　散热鳍片的结构设计也兼顾了加工工艺性，所有鳍片的外圆角统一做了R0.5的倒圆处理，既避免了安装时锐边划伤操作人员，也能减少应力集中，避免缸体在长期受压时出现鳍片根部开裂的问题。端盖上的螺钉安装孔做了沉头设计，螺钉锁紧后端面不会突出端盖平面，安装时不会因为螺钉突出影响端盖与其他连接件的贴合度。整个缸体的材质选用6061铝合金做硬质阳极氧化处理，表面硬度能达到HV400以上，既保证了整体重量比铸铁缸体轻60%，也具备足够的耐磨和抗腐蚀性能，在一般的工业车间环境下不需要额外做表面防护就能长期使用。对于需要高频动作的气动工位，比如电子元器件的分选送料、包装线的物料推挡这类每分钟动作次数超过30次的场景，这种带散热结构的气缸比普通气缸的连续运行温升能低15℃以上，能有效避免因为高温导致的密封件失效、气压内泄等问题，降低设备的故障概率。在安装固定时，要保证气缸的轴线与负载的运动方向平行，偏角不要超过1°，否则会让活塞杆承受额外的径向力，导致导向环偏磨、漏气等问题，散热鳍片之间的空隙要定期清理，避免车间的粉尘、切削碎屑堆积在鳍片缝隙里，影响空气对流散热的效果。
