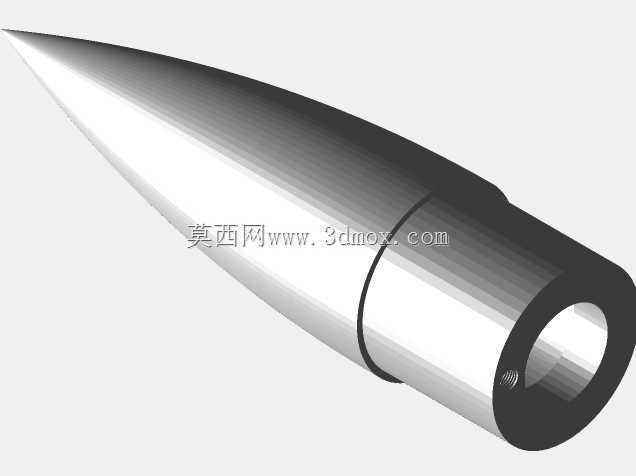

54毫米摩擦配合式火箭头锥结构设计

　　在小型探空火箭、教学实验火箭以及业余航天赛事的箭体结构设计中，头锥作为箭体最前端的部件，直接决定了箭体飞行过程中的气动阻力特性，同时也承担着飞行初始阶段破开气流、保护箭体前端载荷的核心作用。这款54毫米规格的摩擦配合头锥，在设计阶段充分考虑了小型赛事级火箭的装配需求与飞行工况，没有采用复杂的卡扣或者额外紧固件连接方案，而是通过摩擦配合的结构形式实现头锥与箭体段的可靠连接，能够大幅降低现场装配的操作难度，也减少了额外连接零件带来的重量增益与装配公差累积问题。

　　从实际应用场景来看，这类头锥主要适配外径54毫米的标准箭体管材，多用于学生航天赛事、低空探空实验、业余火箭研发等场景，这类场景下的火箭飞行高度多在数千米以内，飞行马赫数处于亚跨声速区间，头锥的外形采用了成熟的卡门曲线修型设计，能够在亚声速飞行阶段有效降低激波阻力，让箭体的飞行稳定性得到充分保障。头锥的尾部连接段做了等直径的公差适配设计，配合段的长度经过多轮迭代验证，既能够保证装配后足够的静摩擦力，避免飞行过程中头锥受气流冲击脱落，也不会因为配合过盈量过大导致装配困难，甚至在拆装过程中损坏箭体管材或者头锥本身。

　　设计过程中，头锥尾部的内孔做了适配1/4英寸吊环螺栓的螺纹结构，这个结构主要用于两个场景：一是在火箭回收阶段，可通过吊环螺栓连接降落伞的连接绳，让头锥作为降落伞的拉出受力点，在头锥与箭体分离后顺利带出减速伞；二是在地面转运与起竖过程中，可通过吊环实现头锥甚至整段箭体的吊装作业，避免直接夹持薄壁头锥结构造成形变。头锥的壁厚设计做了梯度优化，前端尖端位置壁厚相对较厚，避免在运输、装配过程中发生磕碰损坏，越靠近尾部连接段壁厚逐渐过渡到与箭体管材匹配的厚度，既保证了整体结构强度，也尽可能控制了头锥的整体重量，避免头锥过重导致箭体的质心前移过多，影响飞行过程中的姿态稳定性。

　　从安装边界来看，这款头锥的最大外径严格控制在54毫米，与箭体连接后不会出现阶差，避免阶差带来的额外气动阻力；配合段的外径公差按照小间隙配合加表面粗糙度控制的思路设计，装配时仅需要施加轴向压力即可将头锥压入箭体管段，不需要额外涂胶或者加装紧固件，在需要拆卸更换载荷或者检查内部设备时，只需要施加轴向的拔出力即可分离，重复拆装的一致性表现较好。针对3D打印加工的适配性，设计过程中也做了对应的工艺优化，没有设置过小的内凹结构或者薄壁悬空结构，打印时不需要添加过多支撑，打印完成后仅需要简单去除支撑、打磨配合面即可投入使用，能够适配FDM、光固化等多种常见的3D打印工艺，降低了加工门槛。在实际飞行工况下，头锥的外形曲面经过流线型修型，表面没有突兀的凸起或者凹陷，气流能够顺着曲面平滑过渡到箭体段，不会在头锥尾部产生明显的气流分离，有效降低了飞行过程中的阻力系数，也减少了气流扰动对箭体姿态的干扰。对于结构设计从业者来说，这类摩擦配合的连接思路也可以延伸到其他需要快速拆装、对连接可靠性有一定要求但不需要承受极大载荷的管状结构设计中，通过控制配合面的过盈量、接触长度以及表面粗糙度，即可实现无紧固件的可靠连接，减少零件数量的同时提升装配效率。
