半比例遥控飞机概念机身结构设计

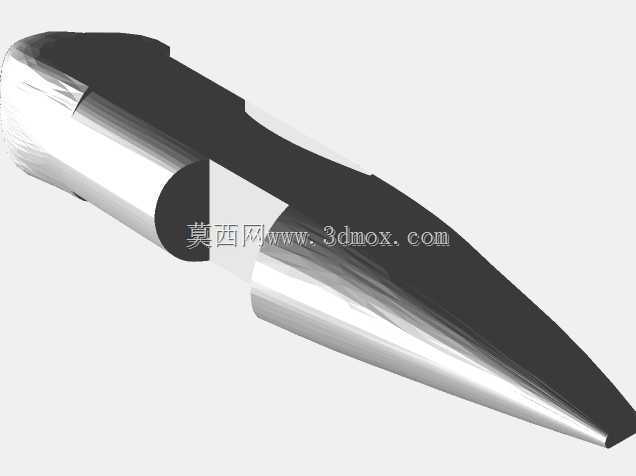

　　这款半比例遥控飞机的概念机身，在航模研发与小尺寸飞行器验证场景中，主要承担整机气动外形承载、内部设备安装固定、飞行受力传导的核心作用，区别于量产航模的标准化机身，该概念款更侧重气动效率验证与半比例缩放后的结构适配性测试，多用于航模爱好者的自制改装、小型飞行器气动方案验证场景。从结构设计思路来看，整体采用流线型纺锤体布局，头部做钝圆收窄处理，能够在亚音速飞行状态下有效降低头部激波阻力，中段为等直径圆柱段，是整机设备安装的核心区域，可容纳动力系统电池、信号接收机、舵机控制组件等核心航电部件，圆柱段的直径设定充分考虑了常规航模配件的安装边界，能够适配市面上多数标准尺寸的航模电池、接收机模块，无需额外定制异形配件即可完成组装。

　　机身后段采用平滑收窄的锥形设计，一方面能够顺着气流方向逐步降低机身尾部的紊流区范围，减少飞行过程中的压差阻力，另一方面锥形段的内部空间可用于布置舵机拉杆走线、尾翼连接固定结构，保证尾翼操纵机构的传动路径最短，减少操纵虚位。机身侧面的切角设计并非单纯的造型处理，而是经过气动测算后的修形，能够在飞机做侧倾机动时提供一定的侧向稳定力矩，降低小尺寸航模在侧风环境下的偏航敏感度，同时切角平面也为后续加装机翼、起落架固定座提供了平整的安装基准面，无需额外在曲面上加工定位结构，降低自制加工的难度。从安装边界来看，机身中段圆柱段的内壁预留了2mm的壁厚，既能够保证普通炸机场景下的结构抗冲击强度，又不会过度增加整机重量，壁厚的均匀性控制在±0.

　　2mm范围内，能够避免3D打印制作时出现局部壁厚不足导致的打印缺陷，也能保证重心位置不会因为壁厚不均出现偏移。机身头部的钝圆段内部预留了配重安装腔，可根据整机组装后的实际重心位置添加铅片配重，将整机重心调整至机翼平均气动弦长的30%位置，满足常规固定翼航模的静稳定度要求。机身后段的锥形末端预留了标准的尾翼安装插孔，插孔的尺寸适配常规5mm直径的尾翼固定碳杆，能够直接插接通用规格的平尾与垂尾组件，无需额外改装连接结构。在实际使用场景中，这款概念机身既可以作为半比例遥控飞机的主体结构完成整机装配，用于休闲飞行、航模爱好者的交流试飞，也可以作为气动验证平台，通过更换不同长度的后段锥形段、调整头部钝圆半径，测试不同机身修形方案对飞行阻力、

　　操纵稳定性的影响，为后续更大尺寸的同布局航模设计提供实测数据参考。结构设计上没有采用复杂的曲面分模，整体为一体化结构，既适合采用FDM3D打印工艺直接制作，也可以通过轻木切割、热缩膜包覆的传统航模工艺完成加工，不同加工工艺下都能保证外形精度偏差控制在0.5mm以内，不会对气动性能产生明显影响。机身表面没有设置多余的突出结构，所有的走线槽、安装座都内置在机身内壁，能够最大程度保持机身表面的光滑度，减少寄生阻力，在搭配同比例的机翼与尾翼后，能够实现较低的滑翔比，在动力系统输出功率相同的情况下，获得更长的续航时间与更平稳的飞行姿态。
