航模发动机配套整流机头罩结构设计

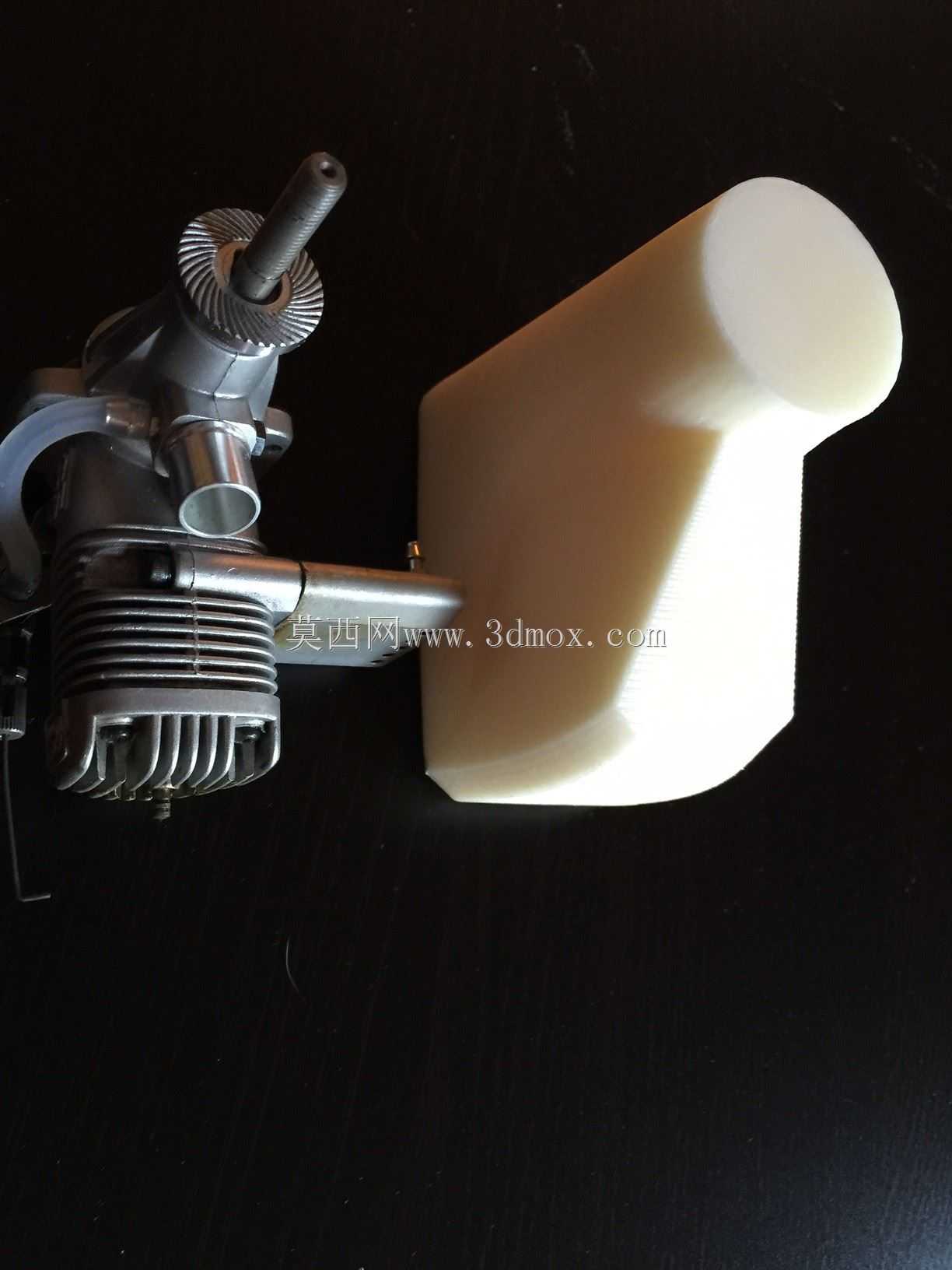

这款机头罩结构主要适配小排量两冲程航模发动机，日常应用场景集中在固定翼航模的组装、改装以及复材零件小批量试制环节，不少航模玩家和小型复材加工坊会用这类结构作为母模，翻制玻璃纤维材质的量产整流件，相比直接雕刻泡沫或者木模，3D打印的母模表面致密性更好，翻模时不容易被树脂渗透，脱模后的成品表面处理工作量能减少四成左右。从实际使用功能来看，这个机头罩核心作用是梳理发动机前端的紊乱气流，降低飞行过程中的迎风阻力，同时隔绝发动机缸头的部分热量辐射，避免前端蒙皮或者电子设备长期受高温影响出现性能衰减，另外流线型的外轮廓也能衔接机翼前缘与机身前段的过渡段，避免截面突变带来的气流分离。设计思路上优先考虑了安装适配性，罩体的内型腔完全匹配对应型号发动机的缸头、散热片以及启动轴的外轮廓，安装时不需要额外打磨修配，直接卡合到发动机前端即可，预留的启动轴过孔位置做了0.2mm的间隙配合公差，既不会出现轴转动时摩擦罩体的问题，也不会因为间隙过大导致气流灌入罩内形成乱流。外形方面整体采用水滴形截面设计，从发动机安装端面到前端头的过渡曲线参考了NACA低速翼型的前缘曲率，在120km/h以内的航速区间能保持较好的附面层附着效果，不会过早产生压差阻力。安装边界上，罩体侧壁预留了三个隐形的安装点位，对应发动机缸头的现有螺丝孔位，不需要在发动机上额外打孔改装，安装后罩体最外侧距离发动机散热片最外端有3mm的通风间隙，能保证飞行时的冷却气流顺利流过散热片，不会因为加装整流罩导致发动机散热效率下降。罩体前端的圆弧端面做了加厚处理，在轻微炸机或者触地碰撞时能吸收部分冲击能量，避免直接撞击损坏发动机缸头的散热鳍片，整体壁厚控制在2.5mm，既保证了作为母模翻模时的结构强度，也不会因为壁厚过大导致打印过程中出现翘曲变形，打印完成后只需要简单打磨表面层纹就能直接用于翻模制作，不需要额外做表面补土处理，能大幅缩短复材零件的制作周期。
