模块化废物收集轮式移动作业装置

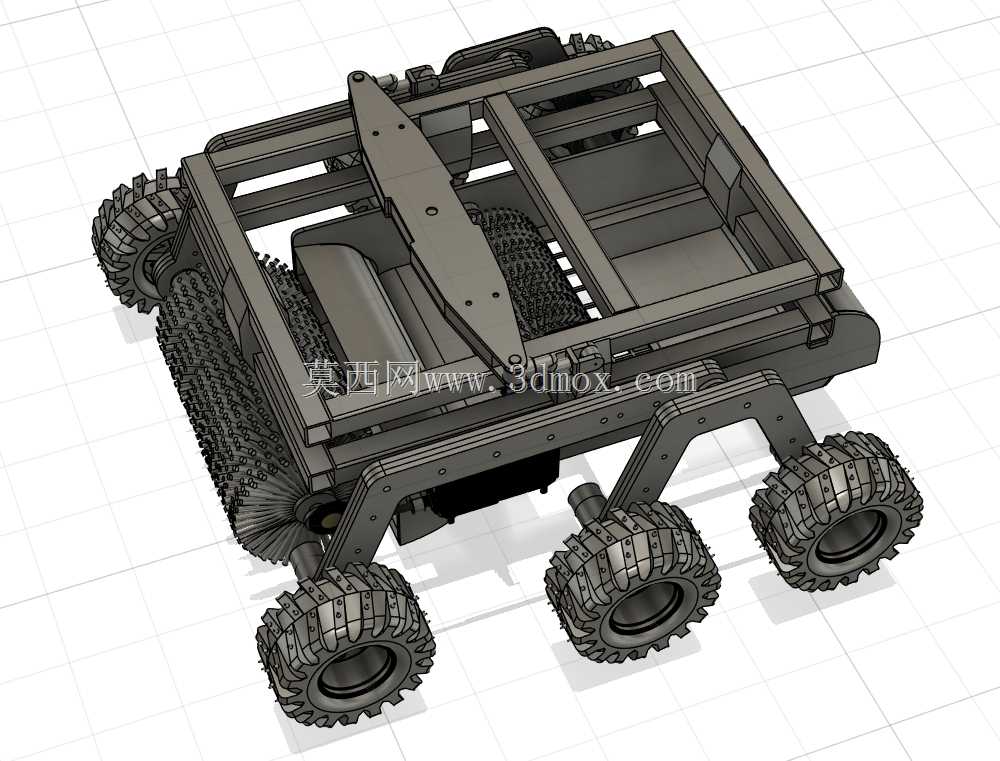

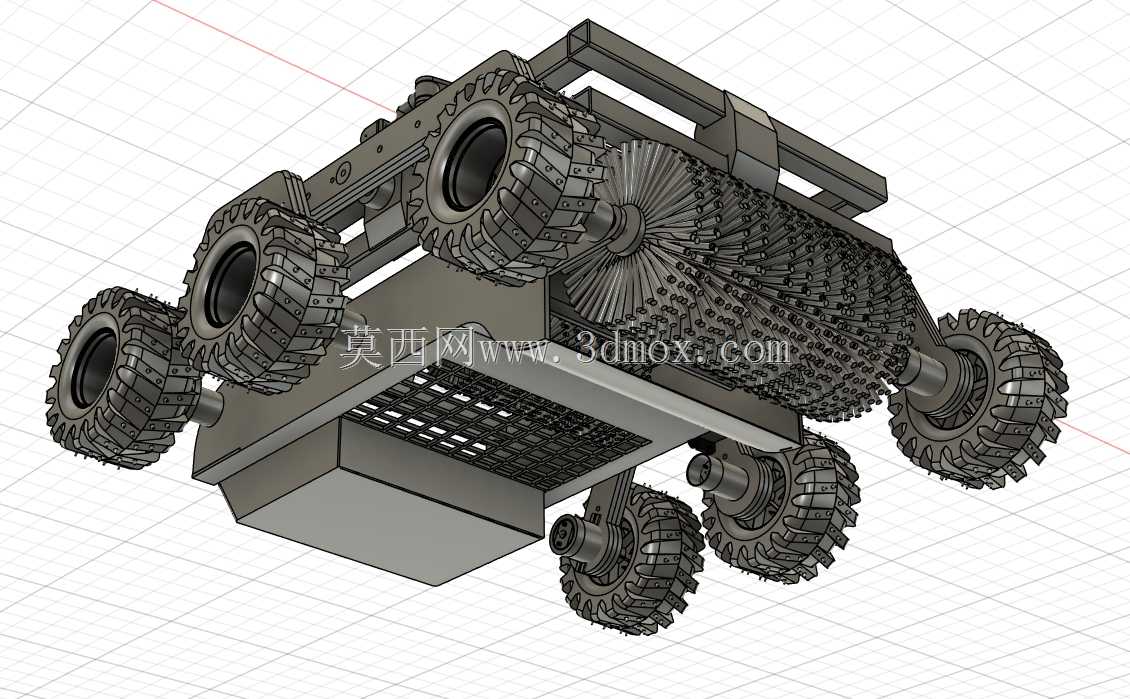

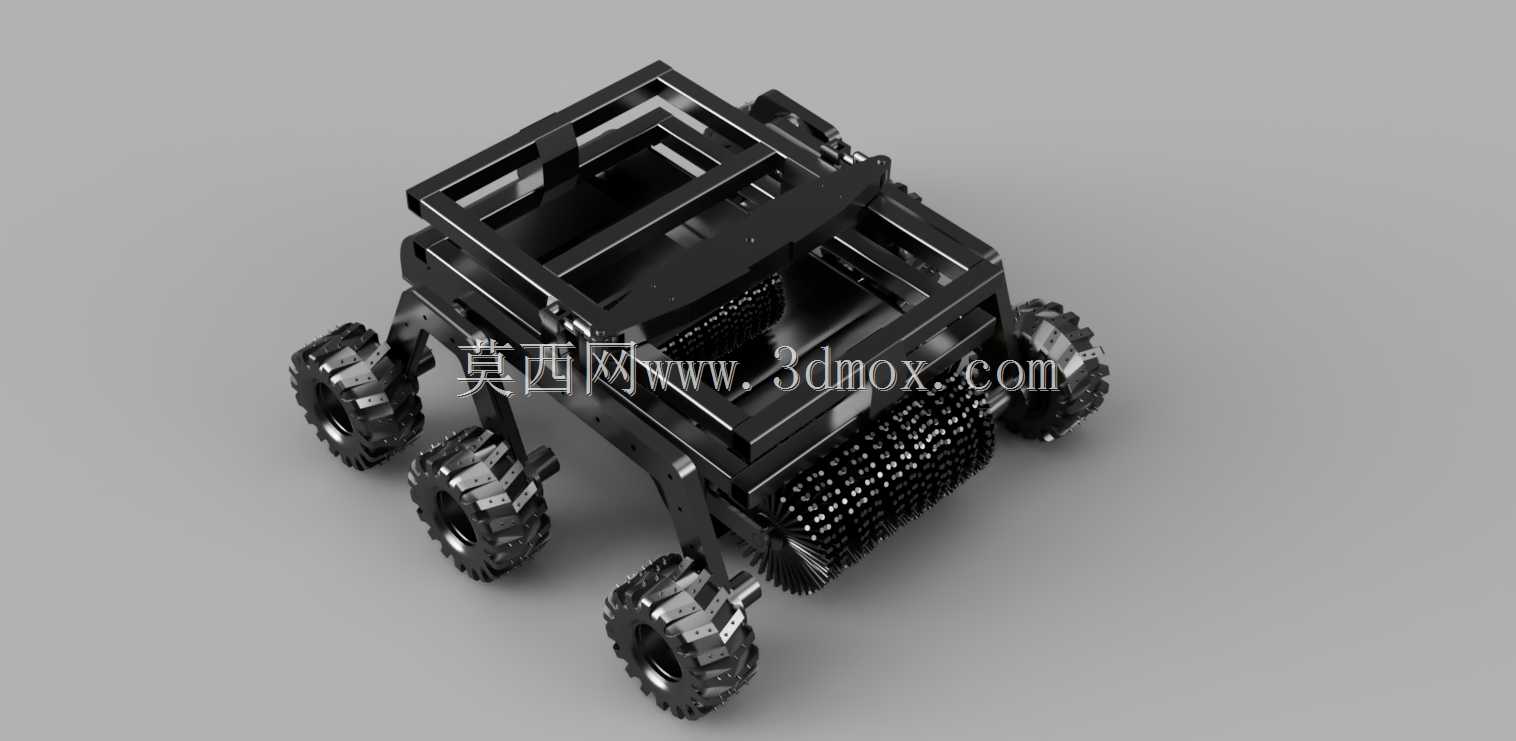

　　这款轮式移动作业装置，核心定位是面向窄空间、特定规格散料废物的定点收集作业，可适配车间边角料归集、实训场地碎屑清理、小型试验场特定尺寸废弃物回收等多类场景，替代人工完成重复性的物料拾取归集工作。从结构设计逻辑来看，整机采用六轮独立悬挂的底盘架构，每个轮组都预留了独立的摆动间隙，能够适应存在微小高度差的硬化地面，越障高度控制在30mm以内，可顺利跨过地面接缝、薄型线缆槽等常见障碍，不会在作业过程中出现卡滞。底盘上方的框架式承载结构采用镂空设计，一方面降低整机自重，减少行走驱动的负载压力，另一方面也为模块化功能组件的快装快拆预留了安装接口，不同功能模块可通过侧边的定位销与底盘框架快速锁定，无需额外工具即可完成模块更换。

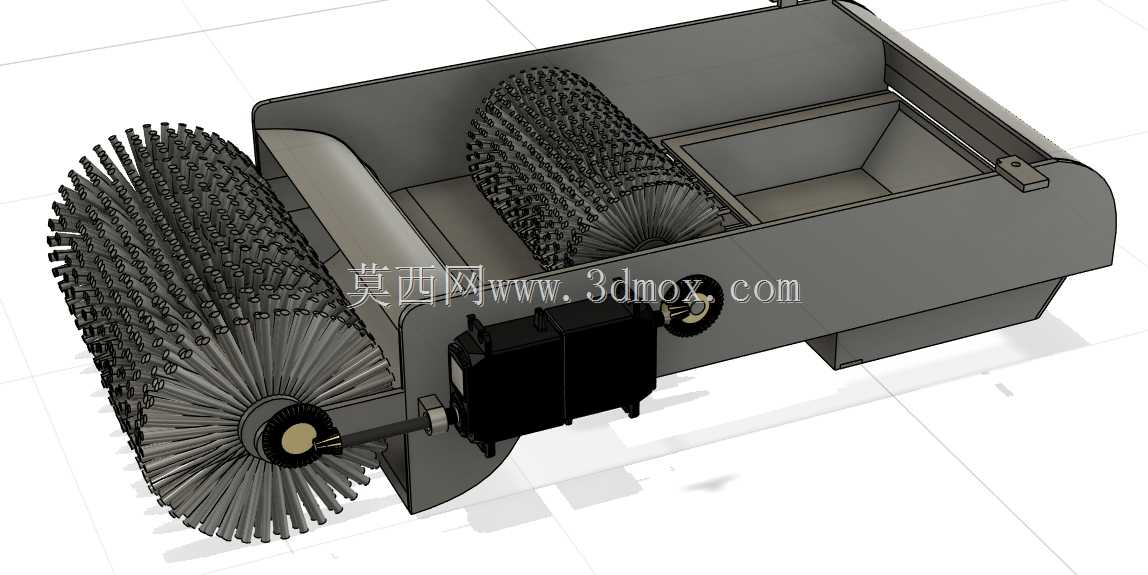

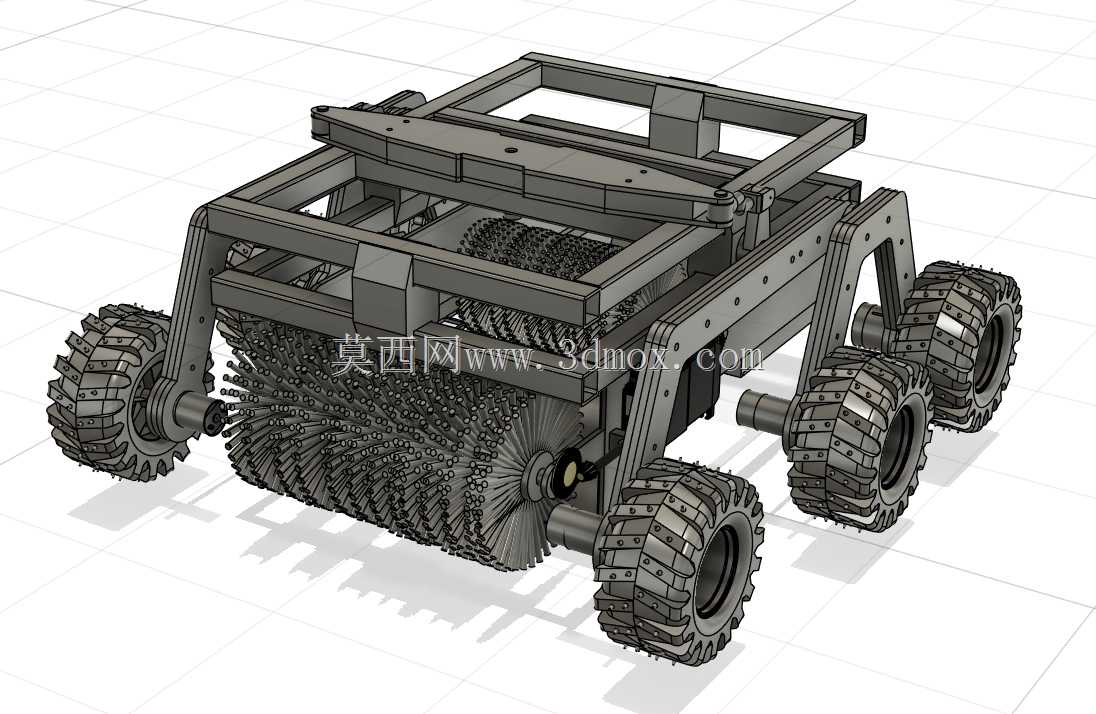

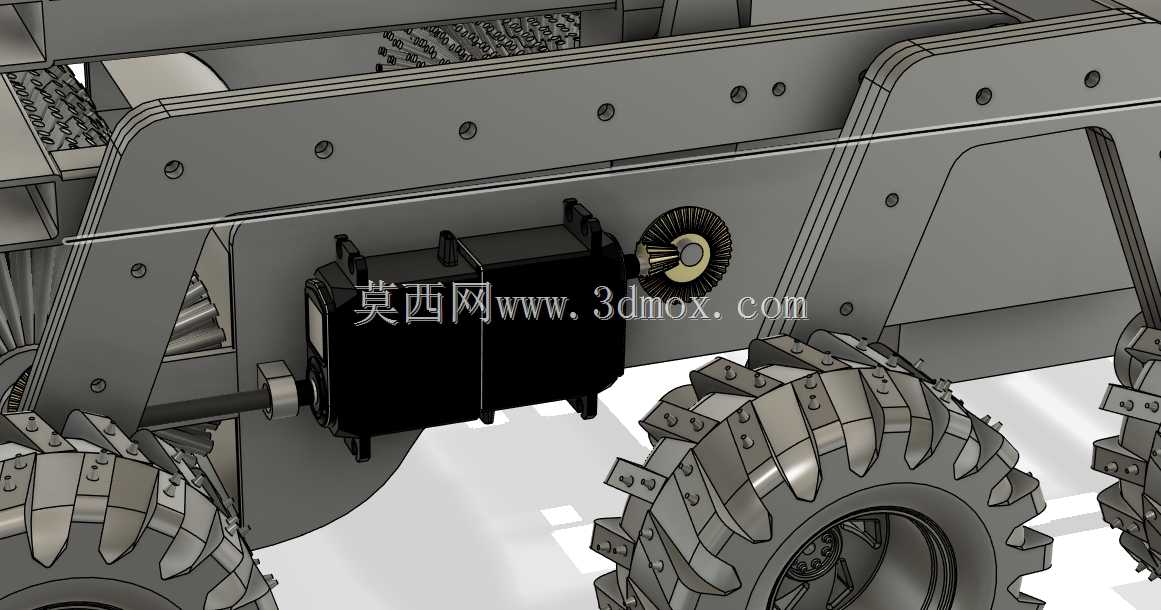

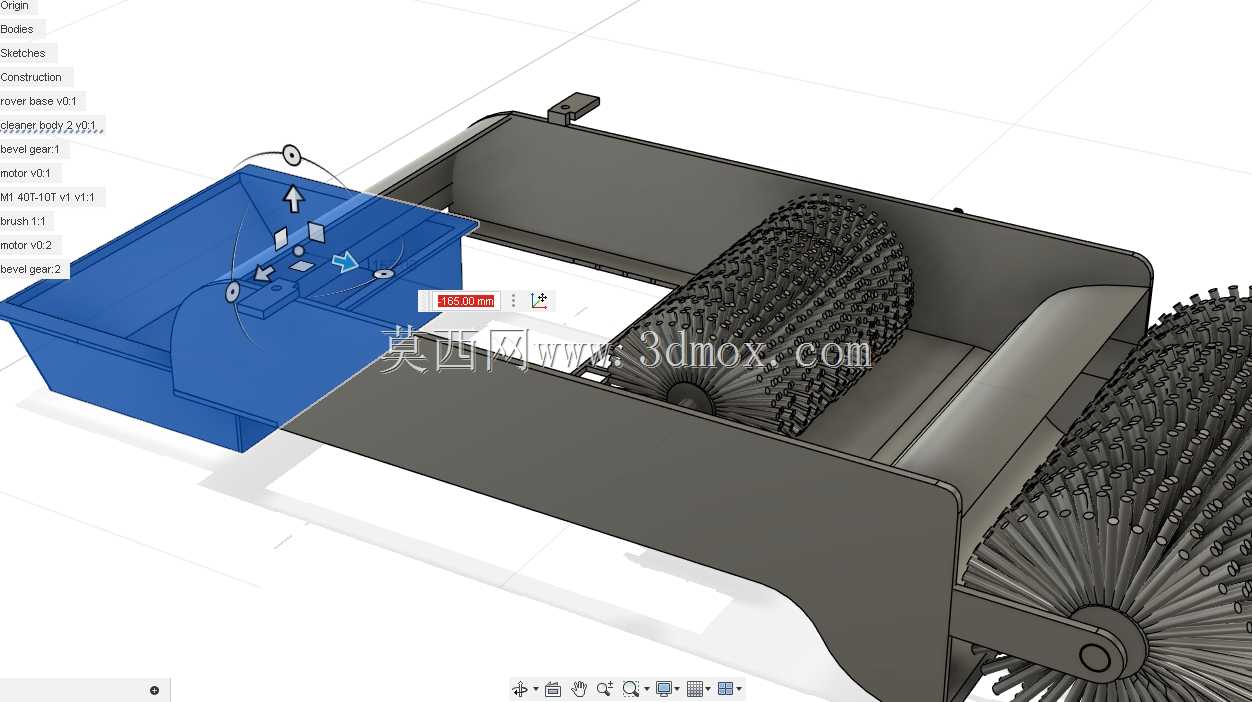

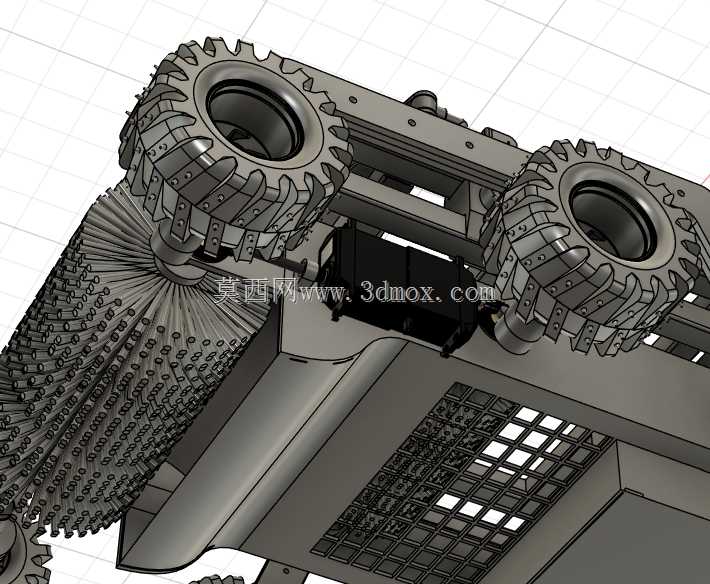

　　前端的废物收集辊组采用密集排布的弹性拨片结构，辊组转动时可将地面上符合尺寸阈值的废物拨送至后方的托盘区域，拨片的间隙经过精准计算，仅允许直径小于20mm的颗粒状、短条状废物进入收集区域，避免大尺寸杂物卡滞辊组造成驱动过载。收集托盘采用抽拉式可拆卸结构，托盘与底盘的配合间隙控制在0.5mm以内，既保证抽拉过程顺畅无卡滞，也能避免作业过程中托盘出现晃动移位，托盘满载后可直接从底盘后侧抽出倾倒，无需拆解其他结构部件。整机的行走驱动采用轮边直驱的布局，每个驱动轮都匹配独立的动力输出单元，转向时通过两侧轮组的差速实现原地转向，最小转弯半径控制在0.4m以内，能够在狭窄的通道、设备间隙之间灵活穿行。

　　从安装边界来看，整机最大外轮廓尺寸控制在长420mm、宽320mm、高280mm的范围内，可顺利通过宽度不小于350mm的常规通道，底盘离地间隙设置为45mm，能够避开地面上常见的凸起障碍物，不会出现底盘剐蹭地面的情况。电路与驱动模块全部集成在底盘上层的封闭舱室内，舱室与收集区域做了物理隔离，避免收集过程中产生的碎屑、粉尘进入驱动舱造成电路短路或传动部件磨损。模块化的设计思路贯穿整机开发全程，除了前端的收集辊组与收集托盘可快速更换外，上层的框架结构也预留了标准安装孔位，可根据实际作业需求更换为抓取模块、巡检模块等其他功能组件，实现一机多用，降低多场景作业的设备投入成本。

　　在结构强度校核阶段，框架主体采用薄壁型材拼接的结构，在保证整体刚性满足行走与作业负载要求的前提下，尽可能压缩结构件的壁厚，将整机自重控制在合理区间，延长续航作业时长。轮组的轮胎采用深花纹防滑设计，在环氧地坪、水泥地面、薄塑胶地面等常见作业地面都能提供足够的抓地力，不会出现行走打滑、作业偏移的问题。收集辊组的驱动与行走驱动做了转速匹配，当设备以正常作业速度行走时，辊组的拨料速度刚好能够覆盖行走路径上的全部区域，不会出现漏扫、重复收集的情况，收集效率可达到每小时120平方米的作业覆盖面积，相比人工收集同规格碎屑的效率提升4倍以上。设备的重心经过多轮调整，全部重量集中在底盘中下区域，即使在坡道作业或者单侧轮组压过障碍物时，也不会出现侧翻的情况，作业稳定性得到充分保障。
