高精度螺旋斜齿传动齿轮结构设计

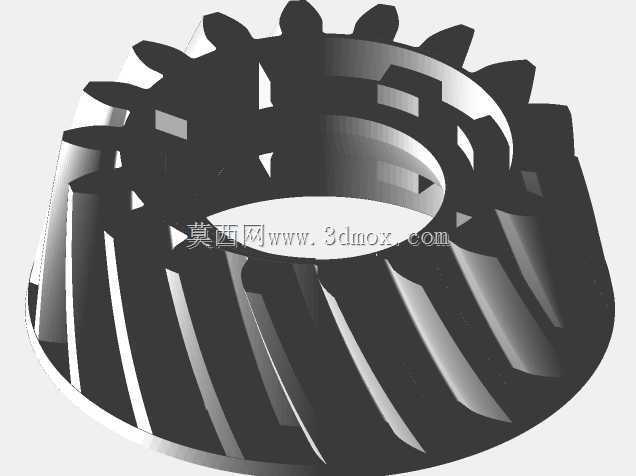

　　在各类需要平稳传递旋转扭矩的机械传动场景中，斜齿轮始终是重载、低噪传动工况下的核心基础零件，不同于直齿轮沿齿宽方向瞬间全齿啮合的接触特性，斜齿轮的轮齿沿轴向呈螺旋角排布，啮合过程会从齿端逐步接触过渡到全齿宽啮合，再逐步退出啮合，整个传动过程的冲击、振动与噪声都会被大幅削弱，非常适合用在中高速、重载且对传动平稳性有明确要求的设备当中。这款斜齿轮的设计过程中，首先围绕传动比匹配要求确定了基础齿形参数，在齿廓选型上采用渐开线齿形作为基础工作型面，保证啮合过程中瞬时传动比的恒定，避免传动过程中出现附加动载荷影响配套轴系的轴承使用寿命。轮齿的螺旋角取值经过多轮匹配校核，既保证足够的轴向重合度来提升啮合平稳性，

　　也控制轴向力在配套轴承可承受的载荷范围内，避免额外增加轴承选型的成本与安装空间占用。从结构外形来看，这款齿轮采用盘式结构设计，中心设置通孔用于与传动轴配合安装，孔内可根据装配需求设置键槽来传递扭矩，避免齿轮与轴之间出现周向打滑；齿顶圆与齿根圆之间的轮齿部分做了合理的齿厚渐变设计，齿根位置保留足够的圆角过渡，避免热处理与载荷作用下出现应力集中导致的断齿失效。齿宽的取值匹配常规传动副的设计规范，既保证足够的接触线长度来分摊齿面接触应力，也不会因为齿宽过大导致装配时出现偏载，造成齿面局部磨损加剧。在实际应用场景中，这类斜齿轮可以适配机床主轴传动箱、自动化输送线的减速单元、中小型减速机的中间传动级、电动工具的传动模组等多种设备，

　　在安装边界上，需要保证齿轮装配后与配对齿轮的中心距误差控制在齿侧间隙允许的公差范围内，轴向定位要可靠，避免运转过程中出现轴向窜动导致啮合位置偏移，同时要预留出润滑结构的空间，保证啮合齿面能够持续得到润滑油或润滑脂的覆盖，降低齿面磨损速率，延长整套传动副的使用寿命。设计过程中还针对齿端做了微小的倒角处理，既可以避免装配过程中齿端磕碰产生毛刺影响啮合精度，也能在齿轮啮合入位时起到导向作用，降低装配难度。轮坯的结构设计兼顾了减重与刚度需求，在非配合的轮辐位置没有多余的冗余结构，既控制了零件自身重量，降低运转过程的转动惯量，也保证轮齿在承受额定载荷时不会出现过大的形变，维持齿面啮合的接触精度。对于需要进行三维装配校核的设计人员来说，

　　这个模型可以直接导入装配环境中，验证与周边轴、轴承、箱体壁板的空间间隙，排查运动过程中是否存在干涉问题，也可以基于这个基础模型调整模数、齿数、螺旋角、齿宽等参数，快速衍生出适配不同传动比、不同载荷需求的同类型斜齿轮结构，减少重复建模的工作量。在实际加工落地层面，这个结构的齿轮既可以采用滚齿工艺进行粗加工，再经过剃齿、珩齿或者磨齿工序提升齿面精度与表面质量，适配不同精度等级的传动需求，中心安装孔与端面的形位公差可以根据配套轴系的精度要求做对应调整，保证装配后齿轮的径向跳动与端面跳动控制在允许范围内，避免运转过程中出现周期性的振动与噪声。
