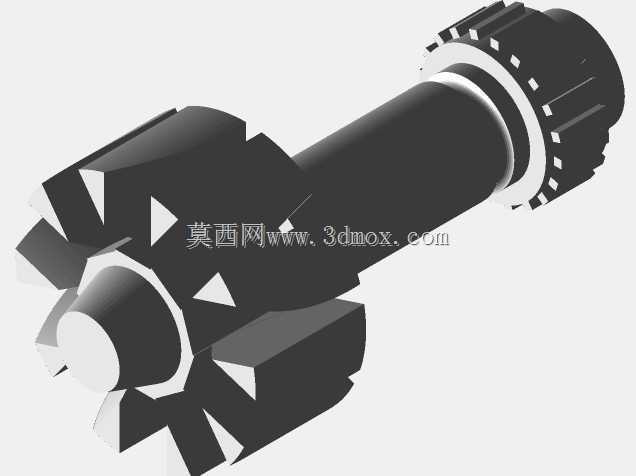

电力传动系统用螺旋锥齿轮结构

　　在电力变压器配套的传动调节机构、高压开关操动机构这类需要交错轴动力传递的场景里，螺旋锥齿轮是核心的运动转换部件，它承担着将驱动端的旋转动力，以90度交错轴的形式传递到执行端的作用，相比直齿锥齿轮，它的啮合重合度更高，传动过程中的冲击载荷更小，运行噪音更低，非常适合电力设备里需要频繁动作、对传动平稳性有要求的工位。从结构设计来看，这款螺旋锥齿轮采用了等顶隙收缩齿的设计逻辑，齿顶间隙沿着齿宽方向保持恒定数值，避免轮齿啮合过程中出现齿根干涉的问题，同时也能给齿面润滑脂留出足够的储存空间，减少长期运行的磨损量。轮齿的螺旋角选取了行业内常用的35度区间，这个角度下轮齿啮合的重叠系数可以达到2以上，传动过程中始终有至少两个轮齿同时参与啮合，

　　载荷能够均匀分布在接触齿面上，不会出现单齿受力过载断齿的问题，适配电力设备里短时冲击载荷较大的操动工况。齿轮的轴段部分做了阶梯式设计，靠近齿部的位置设置了轴肩定位面，安装时可以直接抵靠在轴承内圈端面，不需要额外加装定位套，既压缩了整个传动组件的轴向尺寸，也能保证齿轮安装后的同轴度，避免运行过程中出现齿面偏载的问题。轴段的另一端加工有外花键结构，用来和驱动端的联轴节配合，花键采用了矩形齿设计，对中性好，传递扭矩时的应力分布均匀，能够承受正反向频繁换向的冲击载荷，不会出现键槽滚键的失效问题。在安装边界上，齿轮的最大外圆是齿顶圆直径，安装时需要保证啮合配对齿轮的轴线夹角严格保持90度，轴向定位尺寸以轴肩端面为基准，预留0.1到0.

　　2毫米的齿侧间隙，避免热胀冷缩导致轮齿卡滞。齿部的支撑位置选用两个深沟球轴承跨距布置，两个轴承分别位于齿部两侧的轴颈位置，能够抵消锥齿轮传动过程中产生的轴向力和径向力，保证轴系运行的刚性。从实际使用的工况适配性来说，这款齿轮的齿面做了硬化处理，表面硬度可以满足电力设备全生命周期内的使用要求，不需要在运维周期内更换齿轮部件，适配电力设备免维护的设计需求。在建模过程中，轮齿的齿廓曲线严格按照渐开线锥齿轮的生成逻辑构建，齿向的螺旋线轨迹平滑过渡，没有曲率突变的位置，能够直接导入有限元软件做齿面接触应力分析，也可以直接生成加工刀路用于样件试制。轴段上的退刀槽、圆角都做了标准化设计，所有圆角半径都大于1毫米，

　　避免热处理过程中出现应力集中开裂的问题，退刀槽的宽度符合机加工的工艺要求，不需要定制特殊刀具就可以完成车削加工。在装配验证环节，这个模型可以直接装入对应的传动机构装配体中，做干涉检查和运动仿真，模拟整个操动过程中齿轮的啮合状态，验证传动比是否符合设计要求，有没有出现运动卡滞或者齿面干涉的问题，提前排查设计缺陷，减少实物试制阶段的改模次数。对于电力设备的结构设计人员来说，这类螺旋锥齿轮的参数化模型可以直接调整模数、齿数、螺旋角等核心参数，快速适配不同规格的传动机构需求，不需要从零开始构建轮齿模型，大幅缩短传动系统的设计周期。在选型匹配时，需要根据传递的额定扭矩核算轮齿的接触强度和弯曲强度，结合实际的安装空间调整轴段长度和轴颈直径，保证整个轴系的临界转速高于设备运行的最高转速，避免运行过程中出现共振问题。
