在各类旋转传动场景中,径向球轴承是应用覆盖范围极广的基础支承部件,从中小型电机输出轴、机床主轴支承位,到家电传动辊、电动工具旋转端,甚至是电力设备配套的传动机构中,都能见到这类零件的身影。它的核心作用是在支承旋转轴系的同时,将轴运转过程中的摩擦系数控制在极低水平,减少动力传递过程中的无用损耗,同时约束轴的径向位移,保证轴系旋转时的同轴度精度,避免运转过程中出现轴系窜动、偏摆引发的设备振动、异响甚至部件卡死问题。

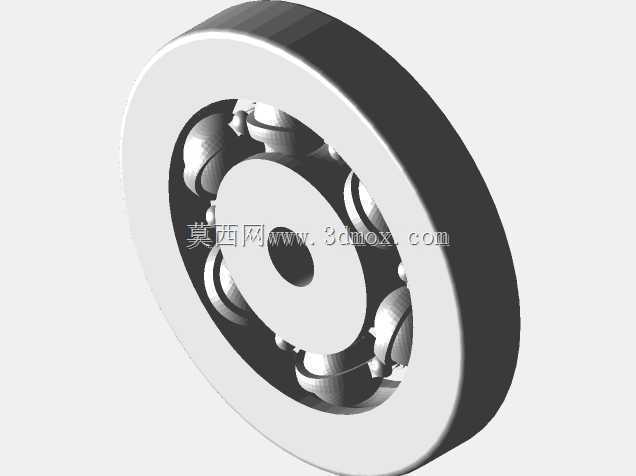

从结构设计逻辑来看,这款径向球轴承采用经典的深沟型滚道设计,内圈与轴采用过盈配合安装,外圈则嵌入轴承座或设备壳体的安装孔内,内外圈之间均匀排布的钢制球体作为滚动体,通过冲压成型的保持架将各个滚动体等距分隔,避免滚动体在运转过程中相互接触摩擦,同时引导滚动体在滚道内顺畅循环滚动。不同于承受轴向载荷为主的推力轴承,这类径向球轴承主要承担垂直于轴方向的径向载荷,在滚道曲率匹配合理的情况下,也可承受一定程度的双向轴向载荷,能适配多数既有径向承载需求、又存在少量轴向窜动的轴系工况。
建模过程中需要重点把控几个关键尺寸边界:首先是内外圈的滚道曲率半径,曲率过大会导致滚动体与滚道的接触应力集中,缩短轴承使用寿命,曲率过小则会增大接触面积,提升运转摩擦阻力;其次是滚动体的直径与排布数量,需要在轴承额定径向空间内,平衡承载能力与保持架结构强度,滚动体直径越大、数量越多,轴承的额定静载荷与动载荷越高,但留给保持架的安装空间就会被压缩,容易出现保持架强度不足、运转过程中变形卡滞的问题;另外是内圈内径、外圈外径的公差配合设计,内圈与轴的配合公差需要根据载荷类型、转速高低选择,重载高转速工况下通常选用较紧的过盈配合,避免内圈与轴出现相对滑动跑圈,外圈与轴承座的配合则可根据安装拆卸需求,选择过渡或小间隙配合,方便后期维护更换。
实际选型应用时,还要结合轴系的转速区间、载荷大小、工作环境温度等参数匹配对应的细节设计,比如高转速工况下需要适当放大保持架与滚动体之间的间隙,避免热胀冷缩导致部件卡滞,粉尘较多的工况则需要在轴承两侧加装密封挡圈,阻挡外界杂质进入滚道加剧磨损。建模时还原的保持架兜孔结构,需要保证每个兜孔与滚动体的间隙均匀一致,间隙偏差过大会导致部分滚动体受力不均,运转过程中出现局部应力过载,提前出现疲劳点蚀。从外形安装边界来看,这类径向球轴承的轴向宽度远小于同内径的滚子轴承,适合安装空间轴向尺寸受限的紧凑传动结构,安装时不需要额外调整复杂的预紧间隙,只要将内圈压装到位、外圈嵌入安装座即可完成装配,对现场安装人员的技术要求较低,也方便设备后期的运维更换。
在电力变压器配套的冷却风机、调压传动机构中,这类径向球轴承同样承担着关键的支承作用,变压器配套传动部件通常长期处于连续运转状态,对轴承的运转稳定性、低噪音性能有较高要求,建模时还原的滚道表面光洁度、滚动体圆度精度,都会直接影响实际使用时的振动与噪音水平,滚道加工精度不足会导致轴承运转时产生周期性振动,传导至变压器壳体后形成异常噪音,影响设备的运行状态判断。不同于滑动轴承需要持续供油润滑,这类径向球轴承通常采用预填润滑脂的密封结构,可实现长期免维护运行,减少设备运维的工作量,尤其适合安装位置隐蔽、后期维护不便的设备内部传动位。
