暗星隐身飞行器截面结构三维数模

　　该数模还原了飞翼布局隐身飞行器的典型截面构造，从工程应用层面覆盖了气动外形验证、结构布局推演、隐身性能初步校核的多个实操场景，在航空装备预研阶段，可直接作为气动仿真的基础几何输入，也能为结构件分块设计提供截面基准参考。从实际用途来看，这类截面数模并非用于直接生产制造，更多是服务于方案阶段的快速迭代，设计人员可基于截面轮廓快速调整翼身融合段的曲率，匹配不同升阻比要求，也能依托截面的厚度分布，初步框定内部燃油舱、航电设备舱的布置边界，避免后续详细设计阶段出现外形与内部装载的干涉问题。数模呈现的Y向截面标注了关键外形尺寸，总宽度方向尺寸为10.875英寸，截面最大厚度为0.375英寸，这类尺寸边界完全贴合小尺寸验证机的缩比设计要求，

　　在风洞试验模型加工时，可直接提取截面线作为铣削加工的走刀基准，减少二次建模的工作量。设计思路上完全遵循飞翼布局的隐身设计逻辑，整个截面无垂直于雷达入射方向的直角结构，翼身融合段采用连续光滑的曲率过渡，从截面轮廓可以看出，前缘后掠角的取值兼顾了高速巡航的减阻需求与侧向隐身的角度要求，上下翼面的厚度分布经过优化，在保证结构刚度的前提下尽可能降低了迎风阻力。在安装边界层面，该截面数模预留了与机身纵向段的对接基准，截面端部的连接面采用平面贴合设计，可直接匹配纵向龙骨的安装接口，不需要额外做适配性修改；截面内部的空腔区域，可根据装载需求划分成不同的功能舱段，舱段之间的分隔筋可沿着截面的等强度线布置，最大化利用内部空间的同时保证结构受力均匀。

　　从结构设计从业者的视角看，这类截面数模的价值在于把抽象的气动外形要求转化为可直接编辑的几何特征，设计人员不需要从零开始绘制轮廓线，可直接在现有截面基础上调整参数，比如修改翼型的相对厚度来适配不同的飞行速度区间，调整后缘的角度来优化舵面的操纵效率，大幅缩短方案迭代的周期。在三维建模实操中，该截面可作为多截面实体特征的关键轮廓，配合纵向的引导线就能快速生成完整的飞行器实体模型，截面的控制点分布均匀，曲率连续无断点，不会出现实体生成失败的问题；同时截面的分层结构清晰，可单独提取蒙皮、内部支撑结构的轮廓线，分别赋予不同的材料属性，为后续的有限元强度分析提供准确的几何模型。针对隐身性能的验证需求，该截面的轮廓线可直接导入电磁仿真软件，

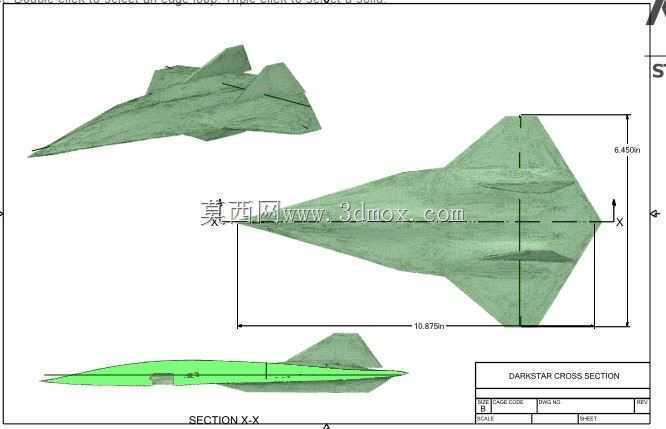

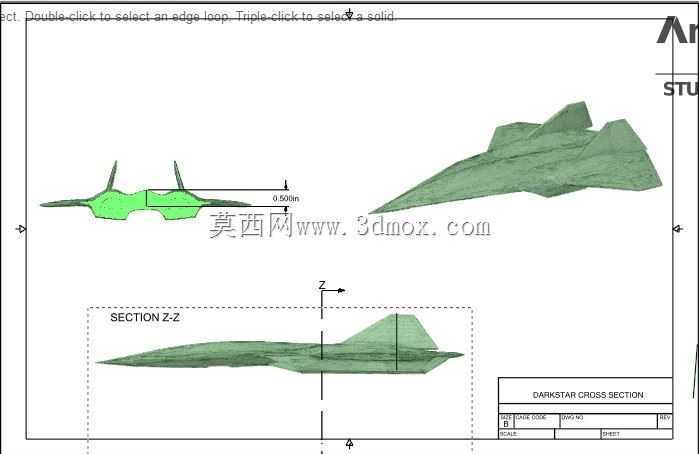

　　计算不同入射角度下的雷达反射截面积，通过微调截面局部的曲率，就能快速对比不同修形方案的隐身效果，不需要重新构建完整的整机模型，有效降低了仿真前处理的工作量。在教学场景中，该数模可作为飞翼布局设计的典型案例，帮助初学者理解翼身融合设计的核心要点，掌握截面尺寸与气动性能、隐身性能之间的对应关系，避免在自主建模时出现外形不符合工程逻辑的问题。数模呈现的三个视角分别对应正截面、斜等测视图与侧视图，完整覆盖了截面在三个维度的形态特征，设计人员可从不同视角核对截面与整体外形的匹配度，确保截面轮廓与整机的气动外形完全贴合，不会出现局部凸起或者凹陷的问题。
