多旋翼航拍无人机横截面结构设计

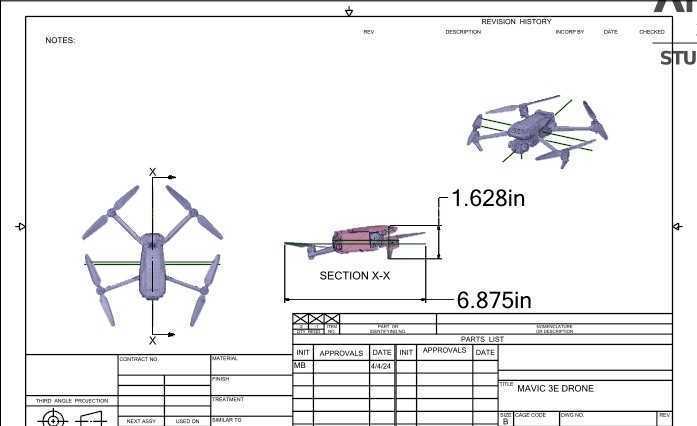

　　这套横截面结构围绕小型多旋翼航拍飞行器展开，工程图纸中给出了俯视整机布局与SECTION X-X侧向剖切视图，机身长度方向边界约6.875英寸，高度方向关键尺寸约1.628英寸，尺寸链直接对应紧凑便携机型的收纳与飞行姿态约束。做这类机型时，结构工程师首先要面对的不是外观曲面，而是旋翼、机臂、中心机身、载荷舱之间的空间争夺：六组旋翼呈放射状布置在中心机体周围，桨叶旋转平面需要彼此留出安全间隙，机臂从机身侧向伸出后，既要承担电机推力和起降冲击，又不能在横截面上过度侵占电池、飞控板与云台安装区。

　　从俯视投影看，机身采用狭长对称轮廓，前后轴线与左右机臂分布形成稳定的升力布局。这种轮廓并非单纯追求造型，而是为了让整机重心落在旋翼升力包络中心附近。航拍作业时，相机或吊舱通常位于机身前下方，若前部质量外伸过大，飞行控制器需要持续补偿俯仰力矩；因此横截面设计会把电池、电调和主板尽量贴近几何中心，靠前位置只保留轻量化的影像模块。侧向剖视图能够清楚表达机身上下高度关系，1.628英寸的高度边界限制了内部堆叠方式，电池不能无限制增厚，主板也需要采用扁平布置，机臂与机身连接处则要兼顾折叠或固定装配的工艺空间。

　　实际应用场景中，这类小型无人机常用于低空航拍、场地巡检、测绘补拍和教学验证。户外起飞时，旋翼下洗气流会直接作用于机臂和机身表面，结构件若刚度过低，机臂末端电机在推力变化下会产生微幅振动，进而影响画面稳定性。因此在建模阶段，机臂根部通常需要设置加强过渡，中心机身采用壳体加内部筋位的方式承受弯矩。横截面视图的价值就在于把这些隐藏在外形内部的关系暴露出来：机臂插入机身的深度、上下壳合模位置、电池仓厚度、镜头前方避让区，都能在剖切面上核对，而不是只靠外观装配猜测。

　　旋翼系统的布置也决定了维护方式。每个机臂末端需要安装电机、螺旋桨和紧固件，桨叶拆装路径不能与相邻机臂干涉；机身下部要预留起落支撑或脚垫接触区，避免降落时相机直接触地。若机型面向便携使用，机臂还可能采用旋转折叠结构，此时横截面必须检查折叠后桨叶是否贴靠机身、锁定件是否占用电池仓空间，以及展开后定位面能否提供重复定位精度。图纸中以英制尺寸标注关键边界，说明设计重点放在外形包络和安装空间核对，适合在方案阶段用于评估整机比例、舱体容量与旋翼间距。

　　从气动与结构协同角度看，多旋翼无人机不需要固定翼那样的大面积升力面，但机身迎风面积仍会影响前飞阻力。狭长机身可以减少正面风阻，圆润过渡则能降低壳件应力集中。顶部曲面需要给GPS模块、天线或状态指示灯留出位置，下部则要保证电池拆装和散热气流通过。飞控板、电调、电池与影像载荷的质量分布，会直接影响姿态响应；过于头重或尾重都会让自动悬停消耗更多能量。横截面建模时，工程师通常会把这些部件以简化实体放入机身内部，先做干涉检查和质心评估，再细化外壳厚度、螺丝柱位置和卡扣结构。

　　起降边界同样不能忽略。整机在地面静置时，支撑点应形成稳定多边形，机臂末端或下部脚垫不能先于设计支撑面接触地面；坠落或硬着陆工况下，机臂根部和机身下壳是高风险区域，局部需要通过圆角、加强筋或材料厚度提升抗冲击能力。图纸中的三视图关系还可用于检查螺旋桨旋转盘与机身中线的距离，避免桨尖在振动变形时靠近壳体。对于结构设计人员来说，这类横截面模型不是单纯的外观展示，而是把飞行器外部比例、内部堆叠、机臂连接、载荷避让和尺寸边界集中到同一套工程表达中，为后续详细设计、零件拆分和样机验证提供清晰依据。
