PS5游戏手柄外观结构三维数模

　　这套三维数模围绕家用游戏主机配套的手持控制器展开，完整还原了PS5手柄的整机外观轮廓、按键布局与握持曲面，可用于消费电子产品结构教学、逆向造型参考、游戏外设二次开发以及3D打印手板验证等场景。从工程视角看，手柄属于典型的人手长时间握持类交互设备，造型不能只追求视觉辨识度，更要兼顾握持疲劳度、拇指操作覆盖范围与整机装配可行性。

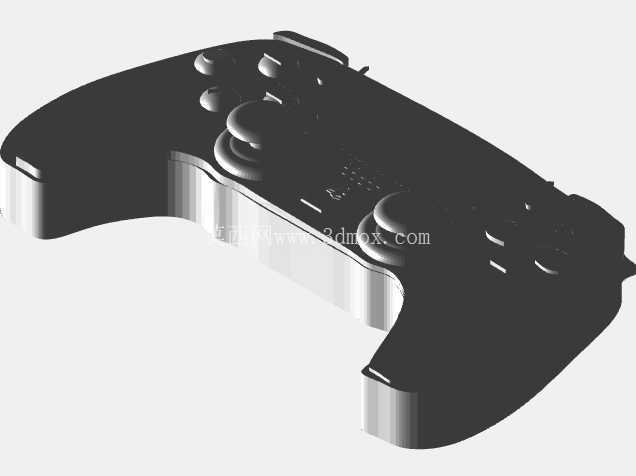

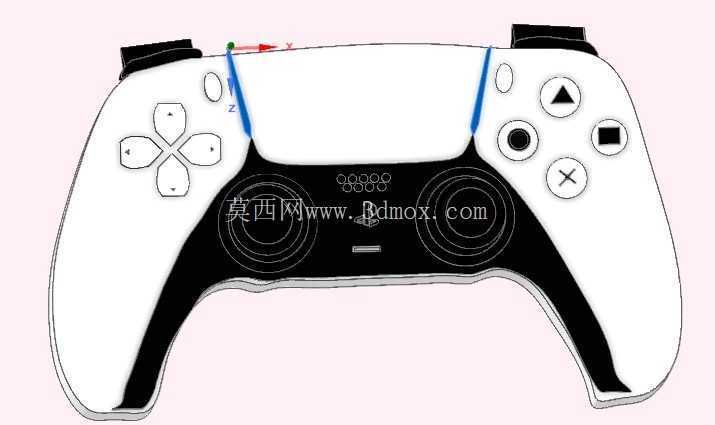

　　数模中清晰呈现了手柄左右对称的双翼握把形态，中部机身向两侧自然延展，握把段向后下方弯曲，贴合手掌大鱼际与指根的支撑区域。正面左侧布置十字方向键，右侧为四枚动作功能键，中部居中设置两枚小型功能按键，双摇杆位于拇指自然落位的区域，摇杆帽顶面做了内凹防滑处理。顶部肩键与扳机键沿机身前缘排布，侧视方向可以看到扳机键的突出高度与按压行程预留空间，这些边界尺寸直接决定手指扣动时的操作手感。

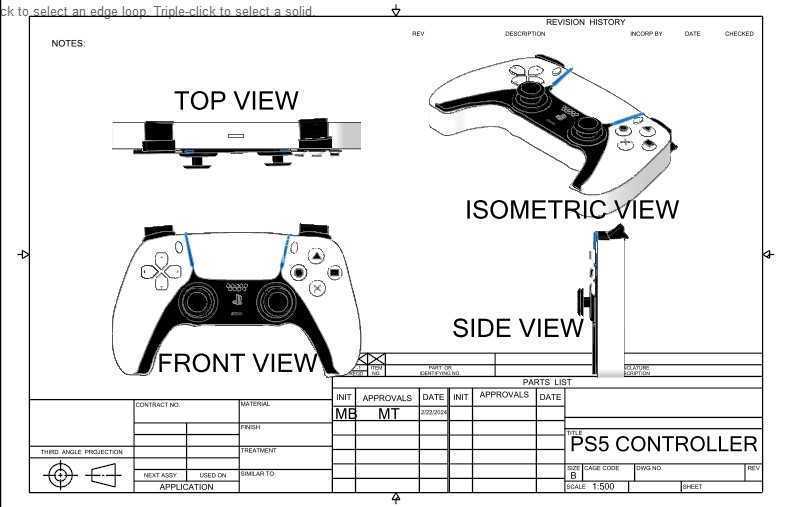

　　图纸同时给出了顶视、前视、侧视与等轴测多个投影视角，方便核对各方向的外形比例。顶视方向主要反映机身宽度方向的按键排布与中部接口、装饰条的位置关系；前视方向集中展示正面操作面的按键相对位置与握把张开角度；侧视方向则体现整机厚度变化、握把弯曲弧度以及顶部按键的层叠关系。多视图配合下，造型师可以快速判断曲面过渡是否顺畅，结构工程师也能据此评估内部PCB、电池、振动马达与扳机连杆的排布空间。

　　从设计思路上，这类手柄外壳通常分为上下盖两部分，曲面在分型线处汇合，数模中外观分模线沿着机身侧面与握把底部走势布置，尽量避开人手频繁接触的正面区域，既有利于注塑模具脱模，也能减少合模缝对握持触感的影响。握把外表面预留了防滑包覆层的厚度空间，实际产品中该区域常采用软胶包胶或粗糙纹理处理，以提升长时间游戏时的握持稳定性。

　　按键布局方面，双摇杆的间距、摇杆与功能键的高度差都经过人机工程校核：拇指无需大幅移动即可在摇杆、动作键与十字键之间切换，食指与中指自然搭在肩部按键上。机身中部的触控板区域在数模中以大面平整区域体现，四周保留装饰条分割边界，下方对应内部主板与触控模组的安装空间。握把内部左右两侧通常容纳线性振动马达与自适应扳机机构，因此外观曲面在保证纤细观感的同时，仍需预留足够的内腔壁厚与零件堆叠间隙。

　　安装边界上，手柄作为独立手持终端，不涉及与机架的固定安装，但其外形尺寸直接影响包装内衬设计、充电底座配合以及收纳槽开孔。数模所表达的外轮廓可用于推导充电底座的托持曲面、壁挂收纳架的卡口宽度，以及展示支架的支撑位置。若用于3D打印改装，例如制作定制外壳、按键替换件或摇杆增高配件，该外观数模能够提供准确的配合基准，避免改装件与原机曲面发生干涉。

　　在教学与造型训练场景中，该模型还适合作为复杂消费电子产品曲面建模的练习案例：机身包含大量连续自由曲面、按键小圆角、握把渐变截面以及多零件装配关系，建模时需要先搭建主体控制线，再逐步切分按键孔位、装饰条与接口区域，最后统一处理圆角与拔模角度。整体数模既保留了产品的识别特征，也为后续结构细化、手板制作与人机交互分析提供了可靠的三维基础。
