跨音速飞行用低阻喷气式机翼结构

　　在民用支线喷气客机、军用跨音速教练机以及小型公务喷气飞行器的结构设计环节，机翼作为直接决定飞行包线边界、巡航燃油效率与机动载荷承载能力的核心部件，其翼型的气动优化一直是结构设计与气动设计协同迭代的核心节点。常规低速翼型在飞行马赫数接近临界马赫数时，机翼上表面会率先出现局部超音速区，伴随产生的激波会导致翼面气流分离，飞行阻力骤增的同时还会引发舵面操纵效率下降、机翼结构抖振等一系列问题，直接压缩飞行器的经济巡航速度区间，严重时甚至会威胁飞行结构安全。本次设计的喷气式机翼结构，核心设计目标就是通过翼型的曲面修型，推迟局部激波的产生位置，弱化激波强度，从而拓宽飞行器的跨音速飞行适用区间，降低巡航阶段的阻力增量。

　　从实际功能特性来看，这款机翼采用了修正后的超临界翼型构型思路，机翼前缘做了适度的钝圆修型，相较于尖锐前缘的高速翼型，能够在大迎角飞行状态下延缓气流分离的起始点，提升低速起降阶段的升力系数，缩短飞行器的起降滑跑距离，对于需要在中小型机场、甚至野战简易跑道起降的飞行器来说，这一特性能够大幅提升场景适配能力。机翼上表面设计为相对平缓的曲面构型，而非传统翼型的大曲率隆起形态，能够让气流在翼面加速过程中更平缓地提升流速，避免局部流速过早突破音速，将临界马赫数提升0.08-0.12左右，在相同发动机推力配置下，能够让飞行器的经济巡航速度提升80-120km/h，同时降低15%左右的巡航阻力，直接减少燃油消耗，提升商用飞行器的运营经济性。机翼下表面在靠近后缘的位置设计了微小的反凹构型，能够在翼型后部形成一定的加载效应，弥补上表面平缓设计带来的升力损失，保证机翼在整个巡航速度区间内都能维持稳定的升阻比，不需要额外增加机翼面积来补偿升力，间接降低了机翼的结构重量。

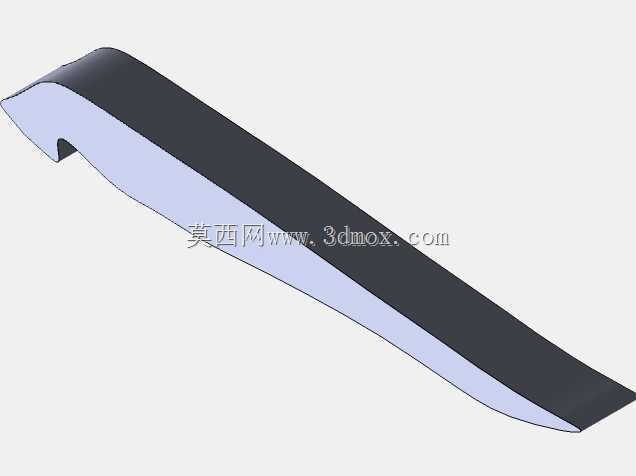

　　从结构设计的落地维度考量，这款机翼的三维建模过程中，首先完成了翼型各截面的坐标点云拟合，沿机翼展向设置了6个控制截面，从翼根到翼尖逐步调整翼型的相对厚度、扭转角与后掠角度，翼根位置的相对厚度控制在14%左右，保证翼根位置有足够的内部空间容纳主起落架收纳舱、燃油管路以及主承力翼梁结构，同时提升翼根与机身连接区域的结构强度，能够承载机动飞行时3.5g-4g的过载载荷；翼尖位置的相对厚度收窄至10%，同时搭配2度左右的气动扭转角，降低翼尖涡流的强度，减少诱导阻力，同时避免翼尖位置先于翼根出现气流失速，提升飞行器的失速改出特性。机翼的后缘预留了标准的襟翼、副翼安装接口，安装边界按照通用小型喷气飞行器的舵机安装尺寸做了适配，舵面转轴位置距离翼型后缘的距离控制在弦长的25%位置，能够保证舵面偏转时的操纵力矩足够，同时避免转轴位置出现气流分离导致的舵效下降。

　　在安装边界的匹配设计上，机翼与机身的连接接头采用了常规的梁式连接结构，翼根处设置了前后两个主承力接头，接头的孔位坐标按照机身框的安装基准做了同轴度约束，安装时能够保证机翼的安装角误差控制在0.2度以内，避免安装角偏差带来的附加阻力与升力损失。机翼内部的翼盒结构做了等强度设计，翼梁缘条的厚度从翼根到翼尖逐步递减，在保证结构强度满足载荷要求的前提下，尽可能降低结构重量，机翼蒙皮的厚度根据翼面不同区域的气动载荷分布做了差异化设计，前缘区域的蒙皮厚度适当增加，能够抵御低空飞行时的鸟撞、砂石冲击，翼面中部的蒙皮采用加筋壁板结构，提升壁板的抗屈曲能力，避免高速飞行时蒙皮在气动载荷作用下出现鼓包变形，影响翼面的气动外形精度。

　　从实际应用场景的适配性来看，这款机翼不仅适用于常规的载人喷气飞行器，经过小幅的尺寸缩放与结构加强后，也可适配大型喷气式无人机的飞行平台，用于长航时侦察、物流运输等飞行场景，其优秀的跨音速气动特性能够让无人机在高亚音速飞行状态下维持更长的续航时间，提升任务覆盖半径。在建模过程中，所有的曲面都做了G2连续约束，翼面没有明显的折线与曲率突变，既能够保证后续CFD气动仿真时的网格划分精度，也能够为后续的结构有限元分析提供准确的几何模型，减少模型修复的工作量，结构设计人员可以直接在这个模型基础上完成内部翼肋、翼梁、燃油箱、操纵管路的细节设计，缩短整机的研发迭代周期。需要注意的是，这款机翼的设计适配的飞行高度区间为8000-12000米，对应空气密度下的巡航升力系数设计点为0.5，在实际应用到具体飞行器型号时，还需要根据整机的起飞重量、推力配置、设计巡航速度对翼展、弦长做针对性的缩放调整，同时结合风洞试验数据对翼型的局部曲面做微调整，才能达到最优的气动匹配效果。
