十字轴式万向联轴器结构三维设计

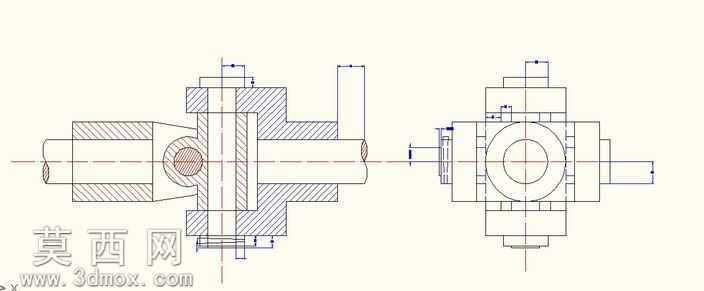

本万向联轴器三维模型采用参数化建模思路完成，建模过程中严格遵循机械传动件的设计规范，首先以十字轴为核心基准搭建装配骨架，分别完成主动端叉形接头、从动端叉形接头、十字轴本体、轴端连接法兰、密封挡圈等独立零件的建模工作。建模时对叉形接头的叉臂开档尺寸、十字轴轴颈配合公差、法兰端面定位止口等关键结构做了精准还原，所有配合面均按照过渡配合的装配要求预留合理公差，确保虚拟装配时各部件无干涉、可实现预期的角度偏转动作。材质设置上，针对不同零件的工况特性做了区分：叉形接头与法兰部分采用调质45号钢材质，渲染时呈现哑光金属质感，表面做了轻微的氧化发黑处理效果；十字轴轴颈部分采用渗碳淬火合金钢材质，表面设置高硬度金属光泽，还原其耐磨工况的材质特性；密封挡圈采用丁腈橡胶材质，添加轻微的漫反射粗糙质感，区分金属与非金属零件的视觉差异。结构设计上，该模型完整还原了万向联轴器的工作原理，两轴端可在存在轴线夹角的情况下实现连续回转，可靠传递扭矩与运动，十字轴的四个轴颈分别与两端叉头的轴承孔配合，可补偿两轴之间的角向位移，适用于传动轴线存在偏角的机械传动场景。建模过程中对零件的倒角、退刀槽、轴端挡圈槽等工艺结构做了完整还原，没有省略加工所需的细节特征，确保模型可直接用于后续的工程图导出、装配干涉检查、运动仿真分析等工作。渲染阶段采用柔和的工业环境光，对金属零件的边缘做了轻微的高光处理，清晰呈现各零件的轮廓边界与装配关系，同时通过半透明剖面效果展示内部十字轴的配合结构，让观看者可以直观理解万向联轴器的动力传输逻辑：主动端转动时通过十字轴带动从动端同步转动，即使两轴存在一定角度偏差，也能通过十字轴的相对摆动保证传动的连续性，不会出现卡滞或传动中断的问题。
