Kt1b飞行模拟器座舱结构设计方案

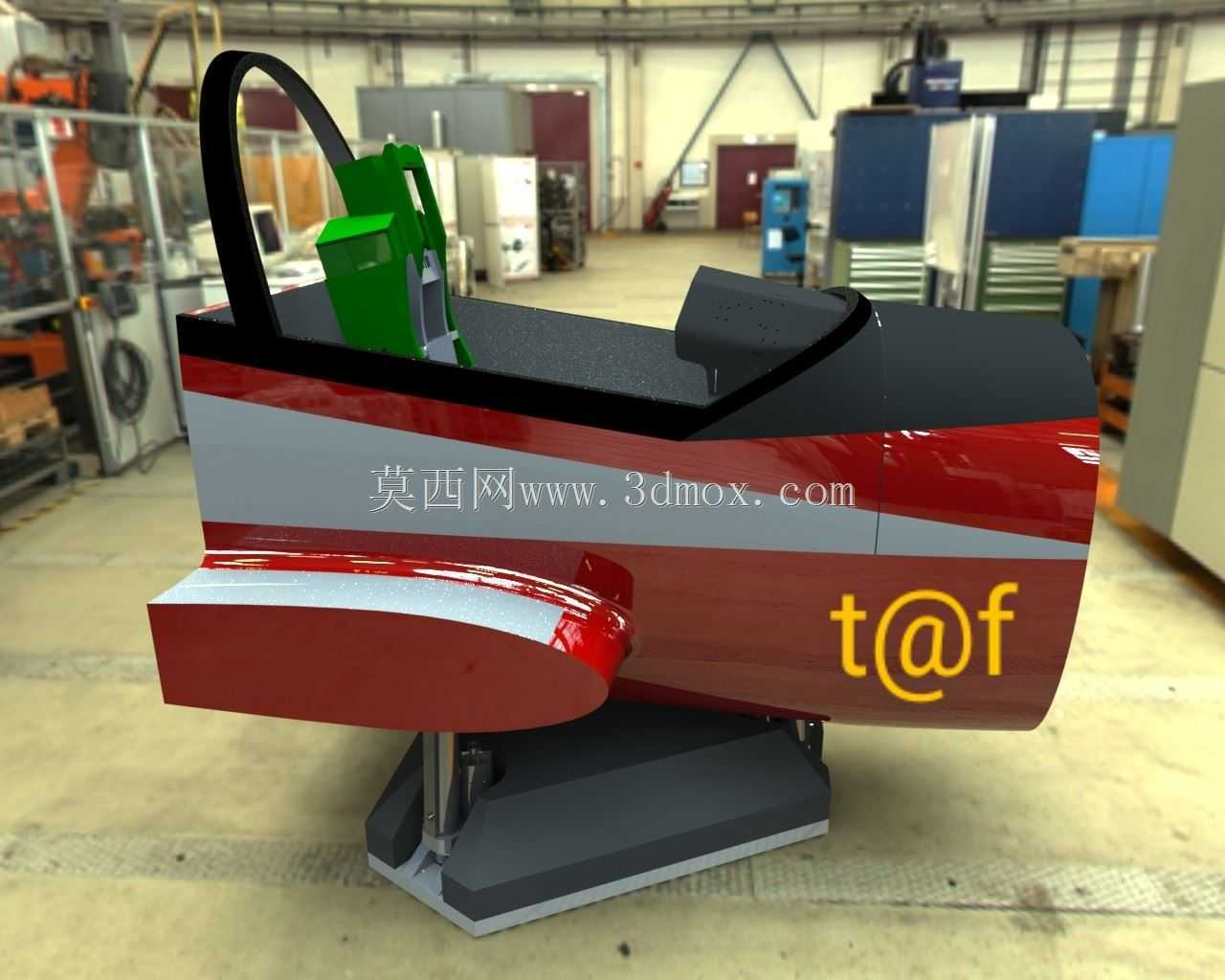

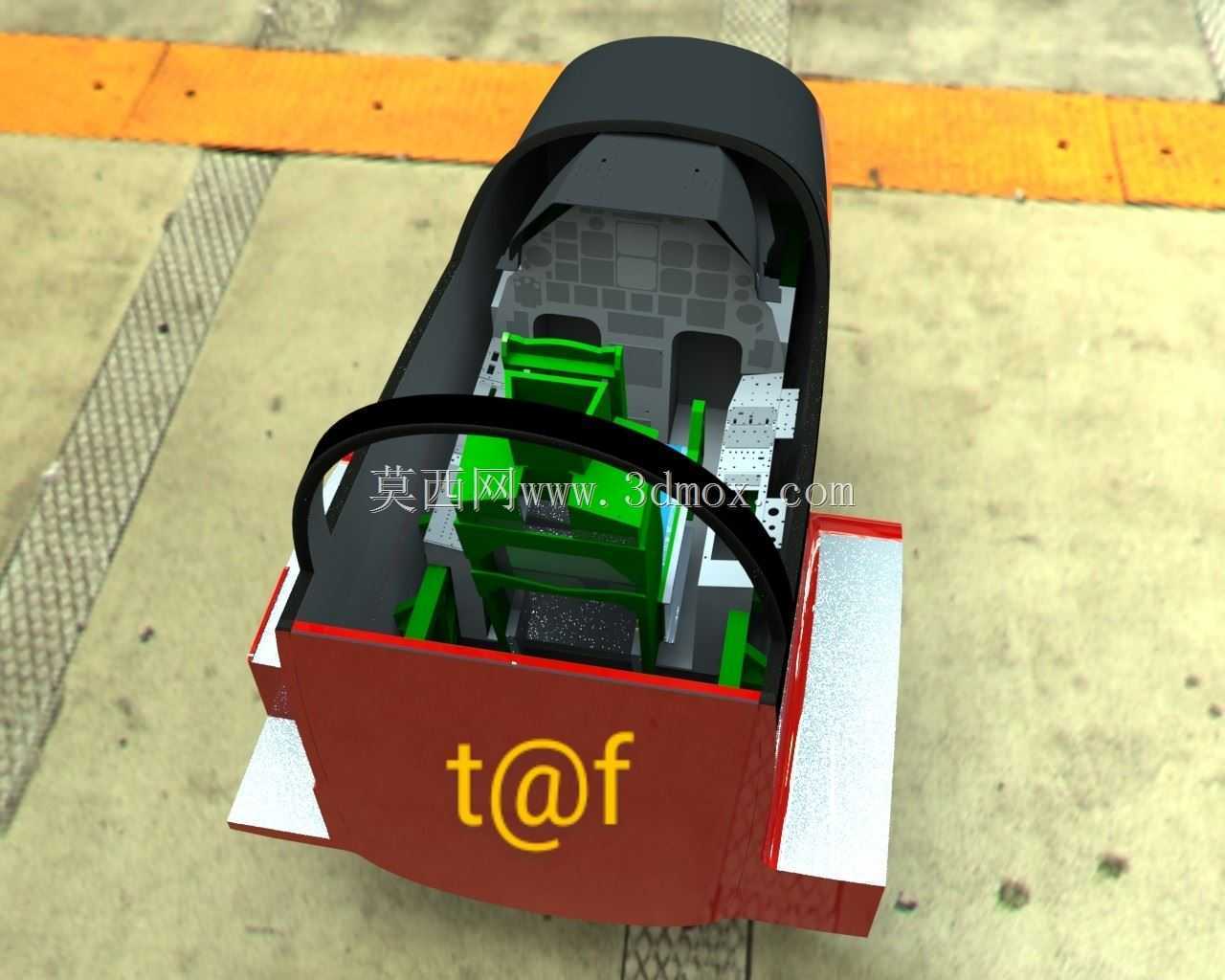

　　该模型呈现的是飞行模拟训练设备的座舱主体结构，这类设备主要应用于通航飞行员初级训练、航空科普体验场景，能够在地面环境下复现固定翼小型飞机的驾驶操作体感，替代部分实机起降训练科目，降低训练阶段的耗材损耗与安全风险。从结构设计逻辑来看，整体座舱采用半封闭单座布局，外部曲面参考了轻型运动类飞机的机头整流造型，曲面分块遵循实际飞行器的蒙皮拼接逻辑，红灰撞色的外表面分区既对应真实机型的涂装标识区域，也在建模阶段做了曲面连续性优化，保证渲染阶段的光影过渡自然，不会出现曲面折痕失真的问题。座舱内部预留了标准飞行操纵杆的安装位，图中可见的绿色操纵部件安装基座做了沉台设计，安装面预留了标准紧固件的过孔位置，能够适配市面上主流的通航模拟操纵杆组件，

　　不需要额外做安装面的二次加工适配。座舱底部的支撑结构采用一体化铸造式基座设计，基座与座舱主体的连接位置设置了四个对称分布的减震垫安装位，能够匹配不同阻尼参数的橡胶减震垫，抵消模拟操作过程中力反馈装置产生的振动，避免设备运行时出现整体位移。从安装边界来看，座舱整体的横向最大宽度控制在1.2米范围内，纵向总长度约1.8米，不含顶部弧形扶手的总高度为1.1米，能够适配常规2.4米层高的室内训练场地，不需要对场地做特殊的层高改造；底部基座的接地面积约0.7平方米，地面承重要求不超过每平方米200千克，普通商用建筑的楼板承重即可满足安装要求，不需要额外做地面加固处理。设计阶段针对座舱的人机工程做了多轮校核，

　　座椅安装位的前后调节行程预留了200毫米的调整空间，能够适配身高160厘米到185厘米的操作人员坐姿需求，操纵杆的握持位置与座椅靠背的水平距离控制在350毫米到550毫米的可调区间，符合人体上肢操作的舒适活动范围，长时间操作不会产生明显的肢体疲劳。座舱侧面的弧形扶手采用一体化曲面设计，除了作为人员进出座舱的扶持结构外，内部预留了走线空腔，能够将操纵装置的连接线、显示设备的供电线全部收纳在空腔内部，避免线缆外露造成的操作干涉，也能提升整体外观的整洁度。目前模型完成了座舱主体外曲面、底部支撑结构、操纵部件安装基座的结构设计，前顶棚部分的结构仅完成了基础曲面搭建，后续可根据实际搭载的显示设备型号，调整顶棚的安装角度与内部安装点位，

　　适配单屏、三屏等不同的视景显示方案。在实际应用场景中，这类半开放座舱结构的模拟器既可以用于航空院校的初级飞行认知教学，也可以部署在科普场馆作为互动体验设备，结构上预留的模块化安装接口，能够根据不同的使用需求，快速更换仪表板组件、脚舵组件，不需要对主体结构做破坏性修改，降低了后续的功能升级成本。建模过程中所有的曲面分块都考虑了后续实物加工的工艺可行性，外覆盖件的曲面曲率全部控制在吸塑加工的成型范围内，不需要采用成本更高的碳纤维手糊工艺，能够有效控制实物量产阶段的制造成本；基座部分的结构壁厚设置为8毫米，采用树脂砂铸造工艺即可满足强度要求，正常使用过程中不会出现结构变形问题。
