HewlandJFR200短版序列式无油底壳变速箱

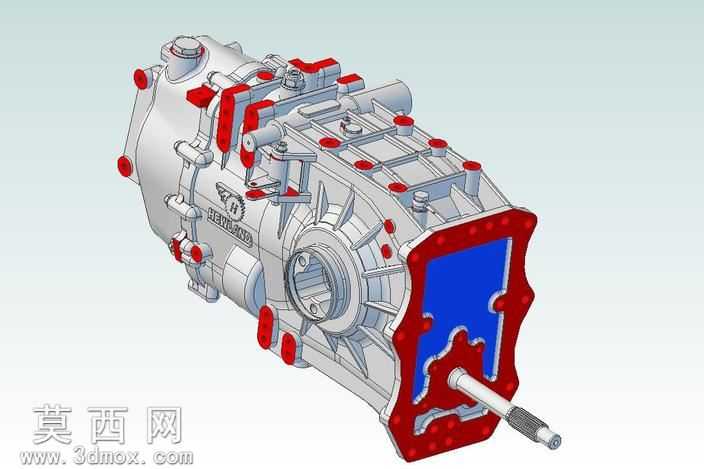

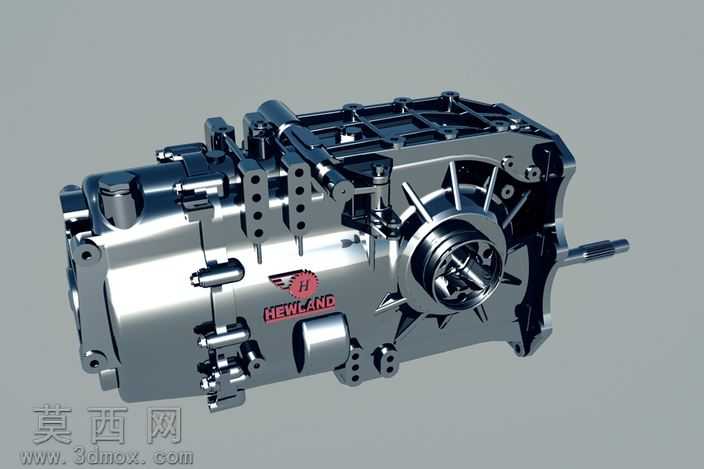

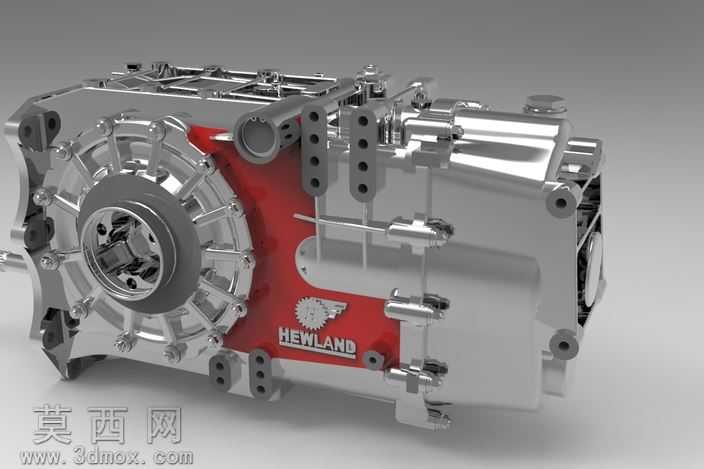

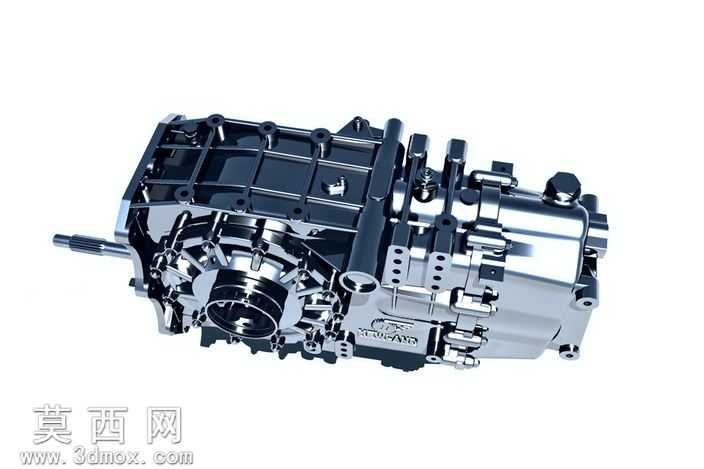

本作品为短版本FTR序列式变速箱三维建模成果，建模过程严格遵循真实传动部件的工程设计逻辑，在三维软件环境中完成全零件的参数化搭建，从壳体基础轮廓到内部传动构件、外部紧固点位均按照实物比例还原，未设置油底壳结构以适配特定的安装空间与传动布局需求。建模阶段首先完成主壳体的曲面构建，针对壳体外侧的散热筋结构、安装凸台、密封端面做了精细化处理，壳体端面的密封槽、螺栓孔位完全匹配序列式变速箱的装配公差要求，红色标识的密封压合点位在建模时单独设置了面组区分，便于后续渲染阶段分配不同材质。内部传动部分按照序列式变速箱的换挡逻辑搭建了啮合齿轮组、换挡拨叉、输入输出轴构件，各传动零件之间保留了真实的装配间隙，可直观呈现动力传递的路径与换挡动作的运动逻辑；外部的换挡摇臂、通气塞、安装吊耳等附属零件均做了独立建模，未采用简化块体替代，保证整体结构的完整性。渲染阶段为壳体主体分配了铸铝材质，还原铝合金铸件的哑光金属质感与细微的表面颗粒感，密封点位的红色封盖、密封胶层采用了高饱和度的红色橡胶材质，与银灰色壳体形成清晰的视觉区分，端面的蓝色密封区域设置了半透明的密封垫材质，可直观观察内部腔体的轮廓边界。设计过程中重点考量了序列式变速箱的紧凑布局特性，在取消油底壳的结构前提下，重新梳理了壳体下部的轮廓走向，保证传动构件的安装空间充足，同时兼顾壳体的结构强度，外侧的加强筋布局既满足轻量化需求，又能提升壳体的抗扭刚度，各螺栓孔的排布完全围绕密封面的压力分布设置，保证装配后的密封性能。整体模型可用于传动结构教学、赛车传动系统布局验证、变速箱改装方案演示等场景，完整还原了该款序列式变速箱无油底壳版本的结构特征与设计细节。
